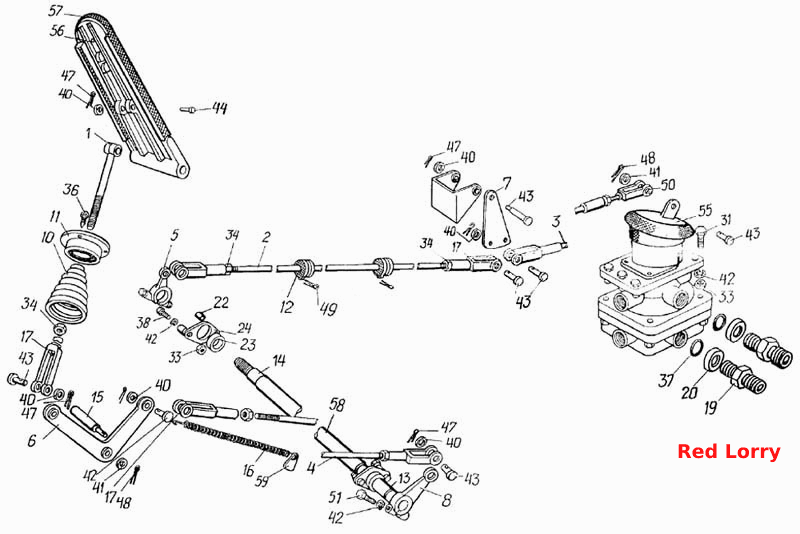

Привод тормозного крана
100%
Название детали
Привод тормозного крана в сборе
Заводской номер
52528А-3500006-10
Количество на модель
1
№
Название детали
Тяга
Заводской номер
42021-1108027-10
Количество на модель
1
№
1
Название детали
Тяга привода тормозного крана
Заводской номер
42021-3504030
Количество на модель
1
№
2
Название детали
Тяга
Заводской номер
42021-3504032
Количество на модель
1
№
3
Название детали
Тяга педали тормоза
Заводской номер
42021-3504052
Количество на модель
1
№
4
Название детали
Рычаг вала привода тормозного крана
Заводской номер
695М-3504059
Количество на модель
1
№
5
Название детали
Рычаг угловой
Заводской номер
42021-3504235
Количество на модель
1
№
6
Название детали
Рычаг
Заводской номер
42021-3504246
Количество на модель
1
№
7
Название детали
Рычаг вала привода ручного тормоза
Заводской номер
695М-3508062
Количество на модель
1
№
8
Название детали
Чехол педали
Заводской номер
4202-1108128
Количество на модель
1
№
10
Название детали
Чашка
Заводской номер
42021-1108527
Количество на модель
1
№
11
Название детали
Втулка опоры
Заводской номер
699-1602737
Количество на модель
2
№
12
Название детали
Вал привода тормозного крана
Заводской номер
42021-3504061
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
52523-3504061
Количество на модель
1
№
14
Название детали
Палец
Заводской номер
52523-3504062
Количество на модель
1
№
15
Название детали
Пружина педали тормоза
Заводской номер
695-3504080
Количество на модель
1
№
16
Название детали
Вилка
Заводской номер
42021-3504158
Количество на модель
3
№
17
Название детали
Штуцер
Заводской номер
52523-3506407
Количество на модель
2
№
18
Название детали
Штуцер
Заводской номер
699Р-3506407
Количество на модель
4
№
19
Название детали
Обойма диаметр 22
Заводской номер
695Н-3506414
Количество на модель
8
№
20
Название детали
Пробка
Заводской номер
4207-3506412
Количество на модель
2
№
21
Название детали
Втулка распорная
Заводской номер
695-3508051
Количество на модель
4
№
22
Название детали
Подшипник
Заводской номер
695-3508355
Количество на модель
2
№
23
Название детали
Обойма подшипника
Заводской номер
695М-3508357
Количество на модель
2
№
24
Название детали
Болт М6Х25 крепления хомута воздухоподводного патрубка пускового подогревателя
Заводской номер
201422-П8
Количество на модель
1
№
30
Название детали
Болт М10х25
Заводской номер
201497-П8
Количество на модель
6
№
31
Название детали
Болт
Заводской номер
200315-П8
Количество на модель
4
№
32
Название детали
Гайка М10-6Н
Заводской номер
250512-П8
Количество на модель
10
№
33
Название детали
Гайка
Заводской номер
250517-П8
Количество на модель
3
№
34
Название детали
Гайка М12х1,25
Заводской номер
250515-П8
Количество на модель
1
№
35
Название детали
Винт крепления крышки
Заводской номер
240820-П8
Количество на модель
4
№
36
Название детали
Кольцо 22
Заводской номер
695В-1503018-Б
Количество на модель
8
№
37
Название детали
Кольцо 010-014-25-2-2
Заводской номер
4202-3506422
Количество на модель
2
№
38
Название детали
Шайба 6
Заводской номер
252004-П8
Количество на модель
1
№
39
Название детали
Шайба 10
Заводской номер
252006-П8
Количество на модель
8
№
40
Название детали
Шайба
Заводской номер
252007-П8
Количество на модель
2
№
41
Название детали
Шайба
Заводской номер
252136-П8
Количество на модель
12
№
42
Название детали
Палец 10х32
Заводской номер
260059-П29
Количество на модель
6
№
43
Название детали
Палец 10х38
Заводской номер
260061-П29
Количество на модель
1
№
44
Название детали
Палец 10х60
Заводской номер
260068-П29
Количество на модель
1
№
45
Название детали
Палец 12х38
Заводской номер
260088-П29
Количество на модель
1
№
46
Название детали
Шплинт 3,2х20
Заводской номер
258039-П8
Количество на модель
8
№
47
Название детали
Шплинт 4х25
Заводской номер
258053-П29
Количество на модель
2
№
48
Название детали
Шплинт 4х40
Заводской номер
258056-П8
Количество на модель
2
№
49
Название детали
Вилка
Заводской номер
307006-П8
Количество на модель
1
№
50
Название детали
Болт М10х46
Заводской номер
415216-П8
Количество на модель
2
№
51
Название детали
Кран тормозной двухсекционный с рычагом
Заводской номер
100-3514008
Количество на модель
1
№
55
Название детали
Педаль
Заводской номер
42021-3504010
Количество на модель
1
№
56
Название детали
Накладка педали
Заводской номер
42021-3508043
Количество на модель
1
№
57
Название детали
Ушко пружины
Заводской номер
695-3504136
Количество на модель
1
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод тормозного крана в сборе | 52528А-3500006-10 | 1 | 1 | |||||
| 1 | Тяга | 42021-1108027-10 | 1 | 1 | 1 | |||
| 2 | Тяга привода тормозного крана | 42021-3504030 | 1 | 1 | 2 | |||
| 3 | Тяга | 42021-3504032 | 1 | 1 | 3 | |||
| 4 | Тяга педали тормоза | 42021-3504052 | 1 | 1 | 4 | |||
| 5 | Рычаг вала привода тормозного крана | 695М-3504059 | 1 | 1 | 5 | |||
| 6 | Рычаг угловой | 42021-3504235 | 1 | 1 | 6 | |||
| 7 | Рычаг | 42021-3504246 | 1 | 1 | 7 | |||
| 8 | Рычаг вала привода ручного тормоза | 695М-3508062 | 1 | 1 | 8 | |||
| 10 | Чехол педали | 4202-1108128 | 1 | 1 | 10 | |||
| 11 | Чашка | 42021-1108527 | 1 | 1 | 11 | |||
| 12 | Втулка опоры | 699-1602737 | 2 | 2 | 12 | |||
| 13 | Вал привода тормозного крана | 42021-3504061 | 1 | 1 | 13 | |||
| 14 | Кольцо | 52523-3504061 | 1 | 1 | 14 | |||
| 15 | Палец | 52523-3504062 | 1 | 1 | 15 | |||
| 16 | Пружина педали тормоза | 695-3504080 | 1 | 1 | 16 | |||
| 17 | Вилка | 42021-3504158 | 3 | 3 | 17 | |||
| 18 | Штуцер | 52523-3506407 | 2 | 2 | 18 | |||
| 19 | Штуцер | 699Р-3506407 | 4 | 4 | 19 | |||
| 20 | Обойма диаметр 22 | 695Н-3506414 | 8 | 8 | 20 | |||
| 21 | Пробка | 4207-3506412 | 2 | 2 | 21 | |||
| 22 | Втулка распорная | 695-3508051 | 4 | 4 | 22 | |||
| 23 | Подшипник | 695-3508355 | 2 | 2 | 23 | |||
| 24 | Обойма подшипника | 695М-3508357 | 2 | 2 | 24 | |||
| 30 | Болт М6Х25 крепления хомута воздухоподводного патрубка пускового подогревателя | 201422-П8 | 1 | 1 | 30 | |||
| 31 | Болт М10х25 | 201497-П8 | 6 | 6 | 31 | |||
| 32 | Болт | 200315-П8 | 4 | 4 | 32 | |||
| 33 | Гайка М10-6Н | 250512-П8 | 10 | 10 | 33 | |||
| 34 | Гайка | 250517-П8 | 3 | 3 | 34 | |||
| 35 | Гайка М12х1,25 | 250515-П8 | 1 | 1 | 35 | |||
| 36 | Винт крепления крышки | 240820-П8 | 4 | 4 | 36 | |||
| 37 | Кольцо 22 | 695В-1503018-Б | 8 | 8 | 37 | |||
| 38 | Кольцо 010-014-25-2-2 | 4202-3506422 | 2 | 2 | 38 | |||
| 39 | Шайба 6 | 252004-П8 | 1 | 1 | 39 | |||
| 40 | Шайба 10 | 252006-П8 | 8 | 8 | 40 | |||
| 41 | Шайба | 252007-П8 | 2 | 2 | 41 | |||
| 42 | Шайба | 252136-П8 | 12 | 12 | 42 | |||
| 43 | Палец 10х32 | 260059-П29 | 6 | 6 | 43 | |||
| 44 | Палец 10х38 | 260061-П29 | 1 | 1 | 44 | |||
| 45 | Палец 10х60 | 260068-П29 | 1 | 1 | 45 | |||
| 46 | Палец 12х38 | 260088-П29 | 1 | 1 | 46 | |||
| 47 | Шплинт 3,2х20 | 258039-П8 | 8 | 8 | 47 | |||
| 48 | Шплинт 4х25 | 258053-П29 | 2 | 2 | 48 | |||
| 49 | Шплинт 4х40 | 258056-П8 | 2 | 2 | 49 | |||
| 50 | Вилка | 307006-П8 | 1 | 1 | 50 | |||
| 51 | Болт М10х46 | 415216-П8 | 2 | 2 | 51 | |||
| 55 | Кран тормозной двухсекционный с рычагом | 100-3514008 | 1 | 1 | 55 | |||
| 56 | Педаль | 42021-3504010 | 1 | 1 | 56 | |||
| 57 | Накладка педали | 42021-3508043 | 1 | 1 | 57 | |||
| 59 | Ушко пружины | 695-3504136 | 1 | 1 | 59 |
