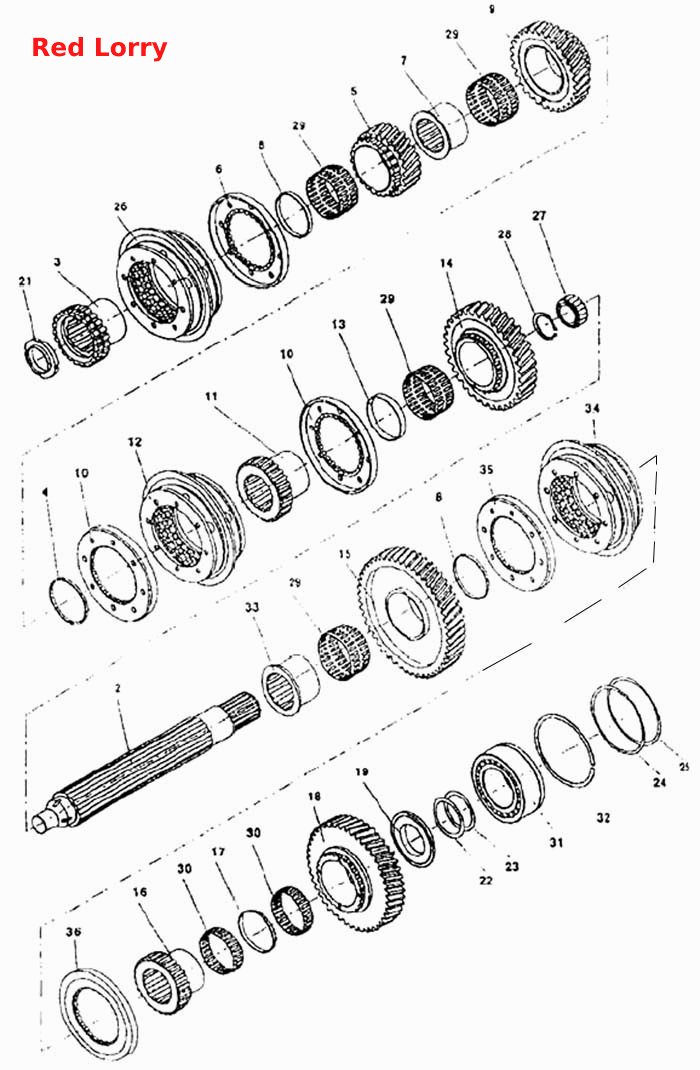

Механизм коробки передач (модель 52527)
100%
Название детали
Вал вторичный КП
Заводской номер
11У1.1701105
Количество на модель
1
№
2
Название детали
Ступица муфты синхронизатора 4-ой и 5-ой передач
Заводской номер
11У1.1701121
Количество на модель
1
№
3
Название детали
Кольцо промежуточное
Заводской номер
11У4.1701115
Количество на модель
1
№
4
Название детали
Шестерня 4-ой передачи вторичного вала
Заводской номер
11У1.1701154
Количество на модель
1
№
5
Название детали
Обойма синхронизатора 4-ой передачи
Заводской номер
11У1.1701158
Количество на модель
1
№
6
Название детали
Втулка подшипника шестерни 3-й передачи
Заводской номер
11У1.1701133
Количество на модель
1
№
7
Название детали
Кольцо промежуточное
Заводской номер
11У1.1701120
Количество на модель
2
№
8
Название детали
Шестерня 3-й передачи вторичного вала
Заводской номер
11У1.1701113
Количество на модель
1
№
9
Название детали
Обойма синхронизатора 2-й и 3-й передач
Заводской номер
11У1.1701162
Количество на модель
2
№
10
Название детали
Ступица муфты синхронизатора 2-й и 3-й передач
Заводской номер
11У1.1701119
Количество на модель
1
№
11
Название детали
Синхронизатор 2-й и 3-й передач
Заводской номер
11У1.1701186
Количество на модель
1
№
12
Название детали
Кольцо промежуточное
Заводской номер
11У1.1701124
Количество на модель
1
№
13
Название детали
Шестерня 2-й передачи вторичного вала
Заводской номер
11У1.1701112
Количество на модель
1
№
14
Название детали
Шестерня 1-й передачи вторичного вала
Заводской номер
11У1.1701110
Количество на модель
1
№
15
Название детали
Ступица муфты синхронизатора 1-й передачи и заднего хода
Заводской номер
11У1.1701117
Количество на модель
1
№
16
Название детали
Кольцо промежуточное
Заводской номер
11У1.1701143
Количество на модель
1
№
17
Название детали
Шестерня заднего хода вторичного вала
Заводской номер
11У1.1701142
Количество на модель
1
№
18
Название детали
Шайба упорная
Заводской номер
11У1.1701107
Количество на модель
1
№
19
Название детали
Гайка
Заводской номер
11У1.1701106
Количество на модель
1
№
21
Название детали
Шайба регулировочная
Заводской номер
11У1.1701194
Количество на модель
2
№
22
Название детали
Шайба регулировочная
Заводской номер
11У1.1701195
Количество на модель
1
№
23
Название детали
Шайба регулировочная
Заводской номер
11У1.1701206
Количество на модель
2
№
24
Название детали
Шайба регулировочная
Заводской номер
11У1.1701207
Количество на модель
2
№
25
Название детали
Синхронизатор 4-й и 5-й передач
Заводской номер
11У1.1701187
Количество на модель
1
№
26
Название детали
Подшипник вторичного вала передний РLС 44-18 К35х60х26
Заводской номер
11У1.1701180
Количество на модель
1
№
27
Название детали
Кольцо упорное
Заводской номер
11У1.1701250
Количество на модель
1
№
28
Название детали
Подшипник игольчатый INАF-94192.1 К85х92х48
Заводской номер
11У1.1701182
Количество на модель
4
№
29
Название детали
Подшипник игольчатый INАF-93640 К85х92х20
Заводской номер
11У1.1701183
Количество на модель
2
№
30
Название детали
Подшипник вторичного вала задний 22313N
Заводской номер
11У1.1701190
Количество на модель
1
№
31
Название детали
Кольцо упорное
Заводской номер
11У1.1701191
Количество на модель
1
№
32
Название детали
Втулка подшипника шестерни 1-й передачи
Заводской номер
11У1.170130
Количество на модель
1
№
33
Название детали
Синхронизатор 1-й передачи
Заводской номер
11У1.1701185
Количество на модель
1
№
34
Название детали
Обойма синхронизатора 1-й передачи
Заводской номер
11У1.1701166
Количество на модель
1
№
35
Название детали
Диск
Заводской номер
11У1.1701167
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Вал вторичный КП | 11У1.1701105 | 1 | 1 | 2 | |||
| 3 | Ступица муфты синхронизатора 4-ой и 5-ой передач | 11У1.1701121 | 1 | 1 | 3 | |||
| 4 | Кольцо промежуточное | 11У4.1701115 | 1 | 1 | 4 | |||
| 5 | Шестерня 4-ой передачи вторичного вала | 11У1.1701154 | 1 | 1 | 5 | |||
| 6 | Обойма синхронизатора 4-ой передачи | 11У1.1701158 | 1 | 1 | 6 | |||
| 7 | Втулка подшипника шестерни 3-й передачи | 11У1.1701133 | 1 | 1 | 7 | |||
| 8 | Кольцо промежуточное | 11У1.1701120 | 2 | 2 | 8 | |||
| 9 | Шестерня 3-й передачи вторичного вала | 11У1.1701113 | 1 | 1 | 9 | |||
| 10 | Обойма синхронизатора 2-й и 3-й передач | 11У1.1701162 | 2 | 2 | 10 | |||
| 11 | Ступица муфты синхронизатора 2-й и 3-й передач | 11У1.1701119 | 1 | 1 | 11 | |||
| 12 | Синхронизатор 2-й и 3-й передач | 11У1.1701186 | 1 | 1 | 12 | |||
| 13 | Кольцо промежуточное | 11У1.1701124 | 1 | 1 | 13 | |||
| 14 | Шестерня 2-й передачи вторичного вала | 11У1.1701112 | 1 | 1 | 14 | |||
| 15 | Шестерня 1-й передачи вторичного вала | 11У1.1701110 | 1 | 1 | 15 | |||
| 16 | Ступица муфты синхронизатора 1-й передачи и заднего хода | 11У1.1701117 | 1 | 1 | 16 | |||
| 17 | Кольцо промежуточное | 11У1.1701143 | 1 | 1 | 17 | |||
| 18 | Шестерня заднего хода вторичного вала | 11У1.1701142 | 1 | 1 | 18 | |||
| 19 | Шайба упорная | 11У1.1701107 | 1 | 1 | 19 | |||
| 21 | Гайка | 11У1.1701106 | 1 | 1 | 21 | |||
| 22 | Шайба регулировочная | 11У1.1701194 | 2 | 2 | 22 | |||
| 23 | Шайба регулировочная | 11У1.1701195 | 1 | 1 | 23 | |||
| 24 | Шайба регулировочная | 11У1.1701206 | 2 | 2 | 24 | |||
| 25 | Шайба регулировочная | 11У1.1701207 | 2 | 2 | 25 | |||
| 26 | Синхронизатор 4-й и 5-й передач | 11У1.1701187 | 1 | 1 | 26 | |||
| 27 | Подшипник вторичного вала передний РLС 44-18 К35х60х26 | 11У1.1701180 | 1 | 1 | 27 | |||
| 28 | Кольцо упорное | 11У1.1701250 | 1 | 1 | 28 | |||
| 29 | Подшипник игольчатый INАF-94192.1 К85х92х48 | 11У1.1701182 | 4 | 4 | 29 | |||
| 30 | Подшипник игольчатый INАF-93640 К85х92х20 | 11У1.1701183 | 2 | 2 | 30 | |||
| 31 | Подшипник вторичного вала задний 22313N | 11У1.1701190 | 1 | 1 | 31 | |||
| 32 | Кольцо упорное | 11У1.1701191 | 1 | 1 | 32 | |||
| 33 | Втулка подшипника шестерни 1-й передачи | 11У1.170130 | 1 | 1 | 33 | |||
| 34 | Синхронизатор 1-й передачи | 11У1.1701185 | 1 | 1 | 34 | |||
| 35 | Обойма синхронизатора 1-й передачи | 11У1.1701166 | 1 | 1 | 35 | |||
| 36 | Диск | 11У1.1701167 | 1 | 1 | 36 |
