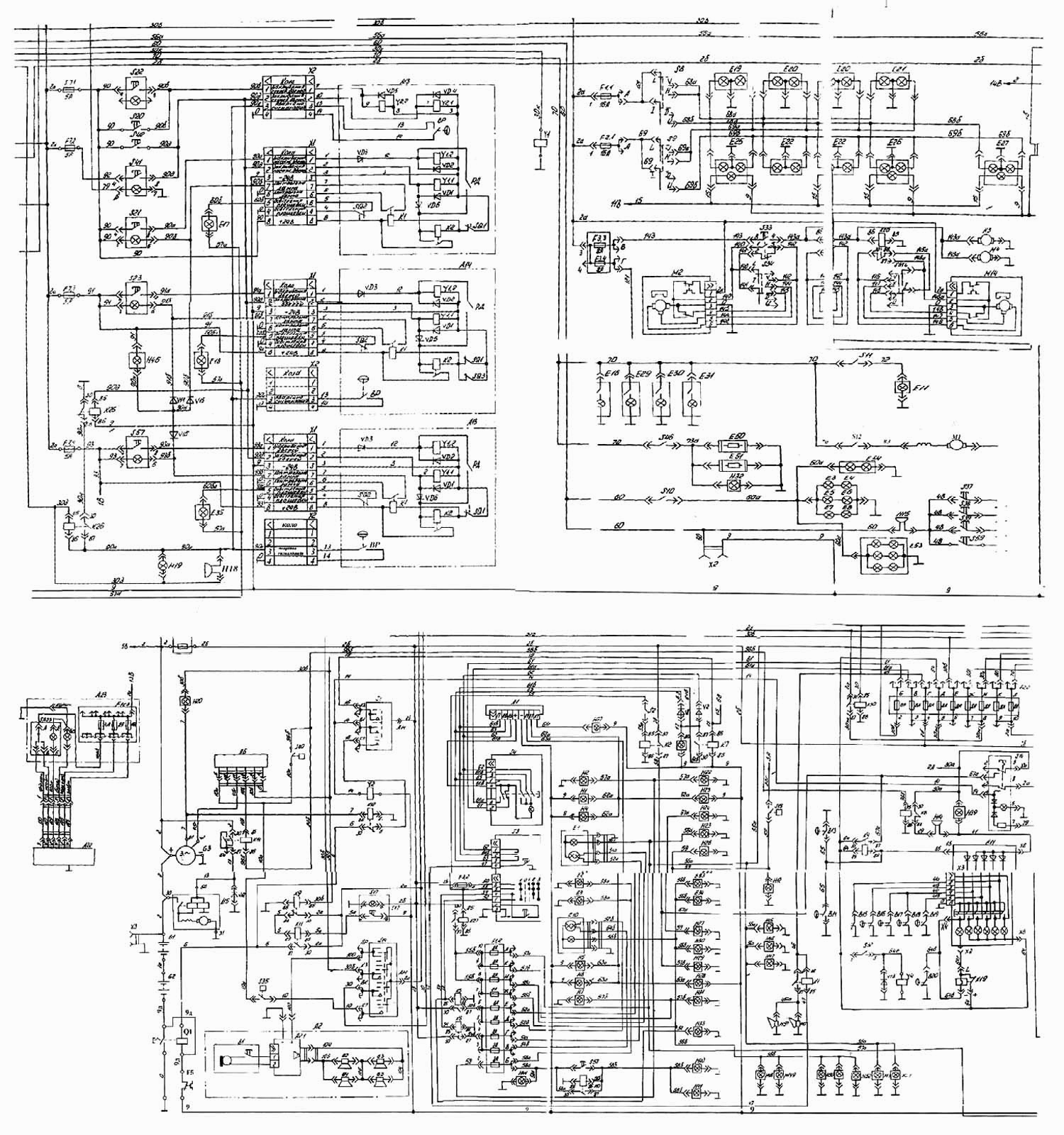

Принципиальная схема электрооборудования
100%
Название детали
Реле РС493 сигнализации стояночного тормоза
Заводской номер
К19
Количество на модель
1
№
Название детали
Реле 901.3747 включения отопителя кабины водителя
Заводской номер
К28, К29
Количество на модель
2
№
Название детали
Реле 901.3747 включения зуммера М1 4
Заводской номер
К8
Количество на модель
1
№
Название детали
Пробка магнитная
Заводской номер
К1
Количество на модель
1
№
Название детали
Турбокомпрессор
Заводской номер
К27
Количество на модель
1
№
Название детали
Реле 901.3747 включения аккумуляторов
Заводской номер
К11
Количество на модель
1
№
Название детали
Реле 901.3747 блокировки стартера по нейтрали
Заводской номер
К24
Количество на модель
1
№
Название детали
Уплотнение поршня
Заводской номер
К9
Количество на модель
1
№
Название детали
Реле 901.3747 аварийного выключателя
Заводской номер
К7
Количество на модель
1
№
Название детали
Реле 901.3747
Заводской номер
К22, К23
Количество на модель
2
№
Название детали
Реле 738.3747-20 промежуточное стартера
Заводской номер
К14
Количество на модель
1
№
Название детали
Реле 901.3747 включения подогрева топлива в фильтре
Заводской номер
К10
Количество на модель
1
№
Название детали
Реле 901.3747 включения противотуманных фар
Заводской номер
К2
Количество на модель
1
№
Название детали
Затвор
Заводской номер
К4
Количество на модель
1
№
Название детали
Провод красный
Заводской номер
К
Количество на модель
1
№
Название детали
Шайба
Заводской номер
А6
Количество на модель
1
№
Название детали
Реле 901.3747 стеклоочистителя
Заводской номер
К20
Количество на модель
1
№
Название детали
Реле 901.3747 системы аварийного выключателя
Заводской номер
К13
Количество на модель
1
№
Название детали
Реле 901.3747 системы аварийного выключателя
Заводской номер
К12
Количество на модель
1
№
Название детали
Реле 901.3747 система аварийной сигнализации положения дверей
Заводской номер
К25
Количество на модель
1
№
Название детали
Реле 901.3747 питания потребителей мотоотсека и контроля тормозной системы
Заводской номер
К30
Количество на модель
1
№
Название детали
Реле 901.3747 влагоосушитель, клапан слива конденсата
Заводской номер
К21
Количество на модель
1
№
Название детали
Реле 901.3747 включения фар главного света
Заводской номер
К5, К6
Количество на модель
2
№
Название детали
Реле 901.3747 включения сигнализации аварийного открывания дверей
Заводской номер
К26
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
А13
Количество на модель
1
№
Название детали
Привод дверей ПУД-2Л
Заводской номер
А19
Количество на модель
1
№
Название детали
Плавкая вставка 8А
Заводской номер
F3.3, F3.4
Количество на модель
2
№
Название детали
Плавкая вставка 8А
Заводской номер
F3.2
Количество на модель
1
№
Название детали
Плавкая вставка 8А
Заводской номер
F2.2
Количество на модель
9
№
Название детали
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Заводской номер
F1.2
Количество на модель
9
№
Название детали
Плавкая вставка 5А
Заводской номер
F7.3, F7.4
Количество на модель
2
№
Название детали
Плавкая вставка 5А
Заводской номер
F7.1, F7.2
Количество на модель
2
№
Название детали
Плавкая вставка 16А
Заводской номер
F3.1
Количество на модель
1
№
Название детали
Плавкая вставка 16А
Заводской номер
F2.1
Количество на модель
1
№
Название детали
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Заводской номер
F1.1
Количество на модель
1
№
Название детали
Переключатель ПКл 1-09.09 стеклоочистителя
Заводской номер
S51
Количество на модель
1
№
Название детали
Плавкая вставка 8А
Заводской номер
F3.5, F3.6
Количество на модель
2
№
Название детали
Плавкая вставка 8А
Заводской номер
F3.7..F3.10
Количество на модель
4
№
Название детали
Плата термоэлемент зеркала заднего вида
Заводской номер
Е50..Е51
Количество на модель
2
№
Название детали
Привод дверей ПУД-1М
Заводской номер
А14, А15
Количество на модель
2
№
Название детали
Привод дверей ПУД-1Л2
Заводской номер
А21
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
А20
Количество на модель
1
№
Название детали
Предохранитель термобиметаллический 29.3722
Заводской номер
F4, А5
Количество на модель
2
№
Название детали
Предохранитель плавкий ПР 118-6-01
Заводской номер
F9
Количество на модель
1
№
Название детали
Предохранитель плавкий ПР 118-6-01
Заводской номер
F10, F11
Количество на модель
2
№
Название детали
Подогреватель топлива в фильтре RК11862
Заводской номер
А5
Количество на модель
1
№
Название детали
Плафон освещения передних и средних дверей
Заводской номер
Е17, Е18
Количество на модель
2
№
Название детали
Плафон 202.3714010 освещения салона, аварийное освещения салона
Заводской номер
Е25..Е27
Количество на модель
3
№
Название детали
Плафон 20.3714010 освещения салона
Заводской номер
Е19..Е22
Количество на модель
4
№
Название детали
Переключатель ПКл 1-09.09 склоочистителя
Заводской номер
S34
Количество на модель
1
№
Название детали
Коммутатор со встроенным трансформатором
Заводской номер
А1
Количество на модель
1
№
Название детали
Электронный блок
Заводской номер
А4.1
Количество на модель
1
№
Название детали
Манометр
Заводской номер
Н17
Количество на модель
1
№
Название детали
Прокладка стекла фары
Заводской номер
Н20
Количество на модель
1
№
Название детали
Втулка цепи
Заводской номер
Н16
Количество на модель
1
№
Название детали
Панель сигнализации
Заводской номер
Н29
Количество на модель
1
№
Название детали
Палец
Заводской номер
Н24
Количество на модель
1
№
Название детали
Фонарь 38.3716.010 ГК задний ход
Заводской номер
Н26, Н27
Количество на модель
2
№
Название детали
Фонарь 26.3726 указатель поворота передний
Заводской номер
Н4, Н5
Количество на модель
2
№
Название детали
Фонарь 2462.3716 противотуманный задний
Заводской номер
Н40
Количество на модель
1
№
Название детали
Релейный блок
Заводской номер
Н30
Количество на модель
1
№
Название детали
Тяга
Заводской номер
Н23
Количество на модель
1
№
Название детали
Фонарь освещения кабины водителя
Заводской номер
Е11
Количество на модель
1
№
Название детали
Фонарь ПФ 116-8 габаритный передний верхний
Заводской номер
Н2
Количество на модель
1
№
Название детали
Лампа ближнего света
Заводской номер
Н7
Количество на модель
1
№
Название детали
Электромагнит ЭМ54-25-2124-54УХЛ остановки двигателя
Заводской номер
Y2
Количество на модель
1
№
Название детали
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Заводской номер
Y4
Количество на модель
1
№
Название детали
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Заводской номер
Y5
Количество на модель
1
№
Название детали
Электромагнит РС 335 вентиль топлива
Заводской номер
Y1
Количество на модель
1
№
Название детали
Электродвигатель МЭ 268-Б стеклоомыватель
Заводской номер
М3, М4
Количество на модель
2
№
Название детали
Электродвигатель МЭ 237
Заводской номер
М1, М2
Количество на модель
2
№
Название детали
Стартер
Заводской номер
М1
Количество на модель
1
№
Название детали
Фонарь ФП105Д освещения номерного знака
Заводской номер
ЕЗЗ, Е34
Количество на модель
2
№
Название детали
Датчик усилий
Заводской номер
Н31
Количество на модель
1
№
Название детали
Шайба
Заводской номер
Н22
Количество на модель
1
№
Название детали
Шайба
Заводской номер
Н25
Количество на модель
1
№
Название детали
Отражатель со стеклом
Заводской номер
Н28
Количество на модель
1
№
Название детали
Указатель давления масла 38.0140.22001
Заводской номер
Р9
Количество на модель
1
№
Название детали
Тахометр 38 0045 12 004
Заводской номер
Р3
Количество на модель
1
№
Название детали
Стартер
Заводской номер
К15
Количество на модель
1
№
Название детали
Щетка стеклоочистителя
Заводской номер
Р1
Количество на модель
1
№
Название детали
Сопротивление 12.3729
Заводской номер
R1, R2
Количество на модель
2
№
Название детали
Сопротивление 0,65 Ом
Заводской номер
R
Количество на модель
1
№
Название детали
Сигнализатор уровня воды в фильтре RК 12871
Заводской номер
Н45
Количество на модель
1
№
Название детали
Лента
Заводской номер
Н9
Количество на модель
1
№
Название детали
Замок
Заводской номер
Н10
Количество на модель
1
№
Название детали
Розетка ПС315-100 внешнего пуска
Заводской номер
ХЗ
Количество на модель
1
№
Название детали
Указатель напряжения 11.3812
Заводской номер
Р6
Количество на модель
1
№
Название детали
Указатель рейса боковой
Заводской номер
Е53
Количество на модель
1
№
Название детали
Указатель рейса задний
Заводской номер
Е54
Количество на модель
1
№
Название детали
Муфта короткая
Заводской номер
Н8
Количество на модель
1
№
Название детали
Лампа дальнего света
Заводской номер
Н1
Количество на модель
1
№
Название детали
Фара ФГ152А (противотуманная)
Заводской номер
Е9
Количество на модель
1
№
Название детали
Фонарь передний 16.3712
Заводской номер
Е2
Количество на модель
1
№
Название детали
Фара 342.3711 главного света
Заводской номер
Е10
Количество на модель
1
№
Название детали
ФАРА
Заводской номер
Е1
Количество на модель
1
№
Название детали
Грязесъемник
Заводской номер
А2
Количество на модель
1
№
Название детали
Усилитель звуковой ДУЮ 2.032.003-01
Заводской номер
А2.1
Количество на модель
1
№
Название детали
Указатель уровня топлива УЕ 170-01-УХЛ
Заводской номер
Р7
Количество на модель
1
№
Название детали
Указатель температуры 38.0139 32.002
Заводской номер
Р10
Количество на модель
1
№
Название детали
Розетка 47К переносной лампы
Заводской номер
ХI, Х2
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
В18
Количество на модель
1
№
Название детали
Выключатель ВКл 1-01.03 заднего противотуманного фонаря
Заводской номер
S58
Количество на модель
1
№
Название детали
Гайка
Заводской номер
S13
Количество на модель
1
№
Название детали
Выключатель "массы"
Заводской номер
S2
Количество на модель
1
№
Название детали
Выключатель ВКл 1-01,12 (вентилятор водителя)
Заводской номер
S12
Количество на модель
1
№
Название детали
Выключатель ВКл 1-01,08 фонарь водителя
Заводской номер
S11
Количество на модель
1
№
Название детали
Выключатель ВКл 1-01,04 маршрутоуказателей
Заводской номер
S10
Количество на модель
1
№
Название детали
Выключатель ВК 860-8 дистанционное включение аккумулятора
Заводской номер
Q1
Количество на модель
1
№
Название детали
Выключатель ВК 416-6 освещения приборов
Заводской номер
S50
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
S15
Количество на модель
1
№
Название детали
Выключатель ВК 353 приборов и стартера
Заводской номер
S14
Количество на модель
1
№
Название детали
Выключатель ВКл 1-01.17 включения отсекателя топлива
Заводской номер
S52
Количество на модель
1
№
Название детали
Выключатель ВКл 1-01.22 подогрев зеркал
Заводской номер
S46
Количество на модель
2
№
Название детали
Выключатель включения отопительной установки
Заводской номер
S47
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
В15
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
В19
Количество на модель
1
№
Название детали
Шайба пружинная
Заводской номер
В16
Количество на модель
1
№
Название детали
КОЛЬЦО
Заводской номер
В20
Количество на модель
1
№
Название детали
Датчик ММ125Д включения сигнала торможения
Заводской номер
В13, В14
Количество на модель
2
№
Название детали
Шайба пружинная
Заводской номер
В4
Количество на модель
1
№
Название детали
Головка динамическая ЗГДШ-8-4 ДУЮ 3.843.001
Заводской номер
В2...В5
Количество на модель
4
№
Название детали
Генератор VG 921 125А/28V 326101-7867
Заводской номер
G3
Количество на модель
1
№
Название детали
Выключатель фонарей заднего хода
Заводской номер
S19
Количество на модель
1
№
Название детали
Выключатель нейтрали
Заводской номер
S40
Количество на модель
1
№
Название детали
Выключатель ВК 34-3720.000 вызов водителя
Заводской номер
S59
Количество на модель
1
№
Название детали
Выключатель ВК 322 стартера
Заводской номер
S36
Количество на модель
1
№
Название детали
Сигнализатор предупреждения об аварийном давлении масла
Заводской номер
S17
Количество на модель
1
№
Название детали
Выключатель 2812.3710-03 вызов водителя
Заводской номер
S37, S39
Количество на модель
3
№
Название детали
Выключатель сигнала заднего хода
Заводской номер
S4
Количество на модель
1
№
Название детали
Дистанционный выключатель массы
Заводской номер
S1
Количество на модель
1
№
Название детали
Блок плавких предохранителей ПР11-П
Заводской номер
F8
Количество на модель
1
№
Название детали
Предохранитель (30А)
Заводской номер
F7
Количество на модель
1
№
Название детали
Предохранитель (10А)
Заводской номер
F3
Количество на модель
1
№
Название детали
Предохранитель (10А)
Заводской номер
F2
Количество на модель
1
№
Название детали
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Заводской номер
F1
Количество на модель
1
№
Название детали
Блок плавких предохранителей И.3722
Заводской номер
F6
Количество на модель
1
№
Название детали
Выключатель 3842.3710-08.46 (привод дверей водителя)
Заводской номер
S22
Количество на модель
1
№
Название детали
Выключатель 3842.3710-08.46 (привод передних дверей)
Заводской номер
S21
Количество на модель
1
№
Название детали
Выключатель 3842.3710-08.46 (привод средних дверей)
Заводской номер
S23
Количество на модель
1
№
Название детали
Выключатель ВК 322 служебное закрывание дверей
Заводской номер
S42
Количество на модель
1
№
Название детали
Выключатель ВК 322 блокировки стартера
Заводской номер
S35
Количество на модель
1
№
Название детали
Wrench, sleeve, wheel
Заводской номер
S32
Количество на модель
1
№
Название детали
Выключатель ВК 322 (привод дверей водителя)
Заводской номер
S20
Количество на модель
1
№
Название детали
Выключатель ВК 322 (включения аккумулятора)
Заводской номер
S18
Количество на модель
1
№
Название детали
Выключатель 4602.3710 приборов с мотоотсека
Заводской номер
S60
Количество на модель
1
№
Название детали
Выключатель 3847.3710-10.47 (останова двигателя)
Заводской номер
S16
Количество на модель
1
№
Название детали
Выключатель 3842.3710-11.18 (включения стеклоомывателя)
Заводской номер
S33
Количество на модель
1
№
Название детали
Выключатель 3842.3710-08.46-01 закрывания дверей салона
Заводской номер
S41
Количество на модель
1
№
Название детали
Выключатель 3842.3710-08.46 привод задних дверей
Заводской номер
S57
Количество на модель
1
№
Название детали
ключ
Заводской номер
Н11
Количество на модель
1
№
Название детали
Датчик сигнализатора давления ММ 124-Д контур потребителей, подвески
Заводской номер
В17
Количество на модель
1
№
Название детали
Переключатель ПКл 1-04,08 освещения салона
Заводской номер
S6, S9
Количество на модель
2
№
Название детали
Манометр 1102.3830 контроль тормозной системы
Заводской номер
Р4, Р5
Количество на модель
2
№
Название детали
Манипулятор ДУЮ 5.082.001
Заводской номер
В1
Количество на модель
1
№
Название детали
Лампы Ас 12-3-1 указателя рейса (передний)
Заводской номер
ЕЗ...Е8
Количество на модель
5
№
Название детали
Лампа подкапотная ПД 308-Б освещения моторного отсека, распределительного щита мотоотсека
Заводской номер
Е25..Е31
Количество на модель
3
№
Название детали
Фонарь контурный передний 361.3731
Заводской номер
Е16
Количество на модель
1
№
Название детали
Лампа освещения приборов
Заводской номер
Е45..Е48
Количество на модель
4
№
Название детали
Лампа контрольная 2212.3803-46 цепи возбуждения генератора
Заводской номер
Н43
Количество на модель
1
№
Название детали
Болт отстойника
Заводской номер
Н13
Количество на модель
1
№
Название детали
Лампа контрольная 2212.3803-36 (аварийное открывание дверей)
Заводской номер
Н19
Количество на модель
1
№
Название детали
Пружина
Заводской номер
Н33
Количество на модель
1
№
Название детали
Контргайка
Заводской номер
М14
Количество на модель
1
№
Название детали
Гайка
Заводской номер
М2
Количество на модель
1
№
Название детали
Шайба
Заводской номер
А16
Количество на модель
1
№
Название детали
Переключатель ПКл 04.11 отопитель салона
Заводской номер
S44, S45
Количество на модель
2
№
Название детали
Переключатель ПКл 03.11 отопитель кабины водителя
Заводской номер
S43
Количество на модель
1
№
Название детали
Выключатель экстренной остановки двигателя
Заводской номер
S3
Количество на модель
1
№
Название детали
Шайба
Заводской номер
А7
Количество на модель
2
№
Название детали
Шайба
Заводской номер
А12
Количество на модель
1
№
Название детали
Отопительная установка Wеbаstо"DВW 350.10
Заводской номер
А4
Количество на модель
1
№
Название детали
Отопитель салона 52523-8101400
Заводской номер
А8..А11
Количество на модель
4
№
Название детали
Отопитель
Заводской номер
А4.2
Количество на модель
1
№
Название детали
Отопитель
Заводской номер
А12.1
Количество на модель
1
№
Название детали
Лампа контрольная 2212.3803-23 аварийное давление масла
Заводской номер
Н42
Количество на модель
1
№
Название детали
Лампа контрольная 2212.3803-22 аварийная температура двигателя
Заводской номер
Н38
Количество на модель
1
№
Название детали
Пенька трепаная
Заводской номер
Н15
Количество на модель
1
№
Название детали
Диод полупроводниковый Д242А цепи стартера
Заводской номер
Y12
Количество на модель
1
№
Название детали
Диод полупроводниковый Д242А аварийное растормаживание
Заводской номер
Y13
Количество на модель
1
№
Название детали
Диод полупроводниковый Д242А аварийная сигнализация
Заводской номер
Y1, Y2
Количество на модель
2
№
Название детали
Диод полупроводниковый Д226 сигнализация открывания дверей
Заводской номер
Y14..Y17
Количество на модель
4
№
Название детали
Гайка
Заводской номер
М
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
В8
Количество на модель
1
№
Название детали
Датчик уровня води в фильтре
Заводской номер
В9
Количество на модель
1
№
Название детали
Датчик указателя и сигнализатора давления масла
Заводской номер
В7
Количество на модель
1
№
Название детали
Датчик тахометра 38005215 001
Заводской номер
В2
Количество на модель
1
№
Название детали
Механизм регулировки
Заводской номер
Н18
Количество на модель
1
№
Название детали
Шайбы отстойника
Заводской номер
Н14
Количество на модель
1
№
Название детали
Клапан автоматического слива конденсата
Заводской номер
А18
Количество на модель
1
№
Название детали
Лампа контрольная 2212.3803-11 противотуманный задний фонарь
Заводской номер
Н41
Количество на модель
1
№
Название детали
Пломба
Заводской номер
Н12
Количество на модель
1
№
Название детали
Лампа контрольная 2212.3803-07 сигнал поворотов
Заводской номер
Н37
Количество на модель
1
№
Название детали
Лампа контрольная 2102.3803010 ГК аварийное давление воздуха в пневмосистеме
Заводской номер
Н39
Количество на модель
1
№
Название детали
Лампа контрольная 124.3803-32 включения подогревателя топлива в фильтре
Заводской номер
Н44
Количество на модель
1
№
Название детали
шпонка
Заводской номер
Н32
Количество на модель
1
№
Название детали
Лампа А24-1 сигнал резерва топлива
Заводской номер
Е37
Количество на модель
1
№
Название детали
Лампа А24-1 освещения приборов
Заводской номер
Е38..Е41
Количество на модель
4
№
Название детали
Контрольная спираль
Заводской номер
Е
Количество на модель
1
№
Название детали
Контрольная лампа
Заводской номер
Н
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Реле РС493 сигнализации стояночного тормоза | К19 | 1 | 1 | |||||
| Реле 901.3747 включения отопителя кабины водителя | К28, К29 | 2 | 2 | |||||
| Реле 901.3747 включения зуммера М1 4 | К8 | 1 | 1 | |||||
| Пробка магнитная | К1 | 1 | 1 | |||||
| Турбокомпрессор | К27 | 1 | 1 | |||||
| Реле 901.3747 включения аккумуляторов | К11 | 1 | 1 | |||||
| Реле 901.3747 блокировки стартера по нейтрали | К24 | 1 | 1 | |||||
| Уплотнение поршня | К9 | 1 | 1 | |||||
| Реле 901.3747 аварийного выключателя | К7 | 1 | 1 | |||||
| Реле 901.3747 | К22, К23 | 2 | 2 | |||||
| Реле 738.3747-20 промежуточное стартера | К14 | 1 | 1 | |||||
| Реле 901.3747 включения подогрева топлива в фильтре | К10 | 1 | 1 | |||||
| Реле 901.3747 включения противотуманных фар | К2 | 1 | 1 | |||||
| Затвор | К4 | 1 | 1 | |||||
| Провод красный | К | 1 | 1 | |||||
| Шайба | А6 | 1 | 1 | |||||
| Реле 901.3747 стеклоочистителя | К20 | 1 | 1 | |||||
| Реле 901.3747 системы аварийного выключателя | К13 | 1 | 1 | |||||
| Реле 901.3747 системы аварийного выключателя | К12 | 1 | 1 | |||||
| Реле 901.3747 система аварийной сигнализации положения дверей | К25 | 1 | 1 | |||||
| Реле 901.3747 питания потребителей мотоотсека и контроля тормозной системы | К30 | 1 | 1 | |||||
| Реле 901.3747 влагоосушитель, клапан слива конденсата | К21 | 1 | 1 | |||||
| Реле 901.3747 включения фар главного света | К5, К6 | 2 | 2 | |||||
| Реле 901.3747 включения сигнализации аварийного открывания дверей | К26 | 1 | 1 | |||||
| Кольцо | А13 | 1 | 1 | |||||
| Привод дверей ПУД-2Л | А19 | 1 | 1 | |||||
| Плавкая вставка 8А | F3.3, F3.4 | 2 | 2 | |||||
| Плавкая вставка 8А | F3.2 | 1 | 1 | |||||
| Плавкая вставка 8А | F2.2 | 9 | 9 | |||||
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ | F1.2 | 9 | 9 | |||||
| Плавкая вставка 5А | F7.3, F7.4 | 2 | 2 | |||||
| Плавкая вставка 5А | F7.1, F7.2 | 2 | 2 | |||||
| Плавкая вставка 16А | F3.1 | 1 | 1 | |||||
| Плавкая вставка 16А | F2.1 | 1 | 1 | |||||
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ | F1.1 | 1 | 1 | |||||
| Переключатель ПКл 1-09.09 стеклоочистителя | S51 | 1 | 1 | |||||
| Плавкая вставка 8А | F3.5, F3.6 | 2 | 2 | |||||
| Плавкая вставка 8А | F3.7..F3.10 | 4 | 4 | |||||
| Плата термоэлемент зеркала заднего вида | Е50..Е51 | 2 | 2 | |||||
| Привод дверей ПУД-1М | А14, А15 | 2 | 2 | |||||
| Привод дверей ПУД-1Л2 | А21 | 1 | 1 | |||||
| Кольцо | А20 | 1 | 1 | |||||
| Предохранитель термобиметаллический 29.3722 | F4, А5 | 2 | 2 | |||||
| Предохранитель плавкий ПР 118-6-01 | F9 | 1 | 1 | |||||
| Предохранитель плавкий ПР 118-6-01 | F10, F11 | 2 | 2 | |||||
| Подогреватель топлива в фильтре RК11862 | А5 | 1 | 1 | |||||
| Плафон освещения передних и средних дверей | Е17, Е18 | 2 | 2 | |||||
| Плафон 202.3714010 освещения салона, аварийное освещения салона | Е25..Е27 | 3 | 3 | |||||
| Плафон 20.3714010 освещения салона | Е19..Е22 | 4 | 4 | |||||
| Переключатель ПКл 1-09.09 склоочистителя | S34 | 1 | 1 | |||||
| Коммутатор со встроенным трансформатором | А1 | 1 | 1 | |||||
| Электронный блок | А4.1 | 1 | 1 | |||||
| Манометр | Н17 | 1 | 1 | |||||
| Прокладка стекла фары | Н20 | 1 | 1 | |||||
| Втулка цепи | Н16 | 1 | 1 | |||||
| Панель сигнализации | Н29 | 1 | 1 | |||||
| Палец | Н24 | 1 | 1 | |||||
| Фонарь 38.3716.010 ГК задний ход | Н26, Н27 | 2 | 2 | |||||
| Фонарь 26.3726 указатель поворота передний | Н4, Н5 | 2 | 2 | |||||
| Фонарь 2462.3716 противотуманный задний | Н40 | 1 | 1 | |||||
| Релейный блок | Н30 | 1 | 1 | |||||
| Тяга | Н23 | 1 | 1 | |||||
| Фонарь освещения кабины водителя | Е11 | 1 | 1 | |||||
| Фонарь ПФ 116-8 габаритный передний верхний | Н2 | 1 | 1 | |||||
| Лампа ближнего света | Н7 | 1 | 1 | |||||
| Электромагнит ЭМ54-25-2124-54УХЛ остановки двигателя | Y2 | 1 | 1 | |||||
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ | Y4 | 1 | 1 | |||||
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ | Y5 | 1 | 1 | |||||
| Электромагнит РС 335 вентиль топлива | Y1 | 1 | 1 | |||||
| Электродвигатель МЭ 268-Б стеклоомыватель | М3, М4 | 2 | 2 | |||||
| Электродвигатель МЭ 237 | М1, М2 | 2 | 2 | |||||
| Стартер | М1 | 1 | 1 | |||||
| Фонарь ФП105Д освещения номерного знака | ЕЗЗ, Е34 | 2 | 2 | |||||
| Датчик усилий | Н31 | 1 | 1 | |||||
| Шайба | Н22 | 1 | 1 | |||||
| Шайба | Н25 | 1 | 1 | |||||
| Отражатель со стеклом | Н28 | 1 | 1 | |||||
| Указатель давления масла 38.0140.22001 | Р9 | 1 | 1 | |||||
| Тахометр 38 0045 12 004 | Р3 | 1 | 1 | |||||
| Стартер | К15 | 1 | 1 | |||||
| Щетка стеклоочистителя | Р1 | 1 | 1 | |||||
| Сопротивление 12.3729 | R1, R2 | 2 | 2 | |||||
| Сопротивление 0,65 Ом | R | 1 | 1 | |||||
| Сигнализатор уровня воды в фильтре RК 12871 | Н45 | 1 | 1 | |||||
| Лента | Н9 | 1 | 1 | |||||
| Замок | Н10 | 1 | 1 | |||||
| Розетка ПС315-100 внешнего пуска | ХЗ | 1 | 1 | |||||
| Указатель напряжения 11.3812 | Р6 | 1 | 1 | |||||
| Указатель рейса боковой | Е53 | 1 | 1 | |||||
| Указатель рейса задний | Е54 | 1 | 1 | |||||
| Муфта короткая | Н8 | 1 | 1 | |||||
| Лампа дальнего света | Н1 | 1 | 1 | |||||
| Фара ФГ152А (противотуманная) | Е9 | 1 | 1 | |||||
| Фонарь передний 16.3712 | Е2 | 1 | 1 | |||||
| Фара 342.3711 главного света | Е10 | 1 | 1 | |||||
| ФАРА | Е1 | 1 | 1 | |||||
| Грязесъемник | А2 | 1 | 1 | |||||
| Усилитель звуковой ДУЮ 2.032.003-01 | А2.1 | 1 | 1 | |||||
| Указатель уровня топлива УЕ 170-01-УХЛ | Р7 | 1 | 1 | |||||
| Указатель температуры 38.0139 32.002 | Р10 | 1 | 1 | |||||
| Розетка 47К переносной лампы | ХI, Х2 | 1 | 1 | |||||
| Кольцо | В18 | 1 | 1 | |||||
| Выключатель ВКл 1-01.03 заднего противотуманного фонаря | S58 | 1 | 1 | |||||
| Гайка | S13 | 1 | 1 | |||||
| Выключатель "массы" | S2 | 1 | 1 | |||||
| Выключатель ВКл 1-01,12 (вентилятор водителя) | S12 | 1 | 1 | |||||
| Выключатель ВКл 1-01,08 фонарь водителя | S11 | 1 | 1 | |||||
| Выключатель ВКл 1-01,04 маршрутоуказателей | S10 | 1 | 1 | |||||
| Выключатель ВК 860-8 дистанционное включение аккумулятора | Q1 | 1 | 1 | |||||
| Выключатель ВК 416-6 освещения приборов | S50 | 1 | 1 | |||||
| Кольцо | S15 | 1 | 1 | |||||
| Выключатель ВК 353 приборов и стартера | S14 | 1 | 1 | |||||
| Выключатель ВКл 1-01.17 включения отсекателя топлива | S52 | 1 | 1 | |||||
| Выключатель ВКл 1-01.22 подогрев зеркал | S46 | 2 | 2 | |||||
| Выключатель включения отопительной установки | S47 | 1 | 1 | |||||
| Кольцо | В15 | 1 | 1 | |||||
| Кольцо | В19 | 1 | 1 | |||||
| Шайба пружинная | В16 | 1 | 1 | |||||
| КОЛЬЦО | В20 | 1 | 1 | |||||
| Датчик ММ125Д включения сигнала торможения | В13, В14 | 2 | 2 | |||||
| Шайба пружинная | В4 | 1 | 1 | |||||
| Головка динамическая ЗГДШ-8-4 ДУЮ 3.843.001 | В2...В5 | 4 | 4 | |||||
| Генератор VG 921 125А/28V 326101-7867 | G3 | 1 | 1 | |||||
| Выключатель фонарей заднего хода | S19 | 1 | 1 | |||||
| Выключатель нейтрали | S40 | 1 | 1 | |||||
| Выключатель ВК 34-3720.000 вызов водителя | S59 | 1 | 1 | |||||
| Выключатель ВК 322 стартера | S36 | 1 | 1 | |||||
| Сигнализатор предупреждения об аварийном давлении масла | S17 | 1 | 1 | |||||
| Выключатель 2812.3710-03 вызов водителя | S37, S39 | 3 | 3 | |||||
| Выключатель сигнала заднего хода | S4 | 1 | 1 | |||||
| Дистанционный выключатель массы | S1 | 1 | 1 | |||||
| Блок плавких предохранителей ПР11-П | F8 | 1 | 1 | |||||
| Предохранитель (30А) | F7 | 1 | 1 | |||||
| Предохранитель (10А) | F3 | 1 | 1 | |||||
| Предохранитель (10А) | F2 | 1 | 1 | |||||
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ | F1 | 1 | 1 | |||||
| Блок плавких предохранителей И.3722 | F6 | 1 | 1 | |||||
| Выключатель 3842.3710-08.46 (привод дверей водителя) | S22 | 1 | 1 | |||||
| Выключатель 3842.3710-08.46 (привод передних дверей) | S21 | 1 | 1 | |||||
| Выключатель 3842.3710-08.46 (привод средних дверей) | S23 | 1 | 1 | |||||
| Выключатель ВК 322 служебное закрывание дверей | S42 | 1 | 1 | |||||
| Выключатель ВК 322 блокировки стартера | S35 | 1 | 1 | |||||
| Wrench, sleeve, wheel | S32 | 1 | 1 | |||||
| Выключатель ВК 322 (привод дверей водителя) | S20 | 1 | 1 | |||||
| Выключатель ВК 322 (включения аккумулятора) | S18 | 1 | 1 | |||||
| Выключатель 4602.3710 приборов с мотоотсека | S60 | 1 | 1 | |||||
| Выключатель 3847.3710-10.47 (останова двигателя) | S16 | 1 | 1 | |||||
| Выключатель 3842.3710-11.18 (включения стеклоомывателя) | S33 | 1 | 1 | |||||
| Выключатель 3842.3710-08.46-01 закрывания дверей салона | S41 | 1 | 1 | |||||
| Выключатель 3842.3710-08.46 привод задних дверей | S57 | 1 | 1 | |||||
| ключ | Н11 | 1 | 1 | |||||
| Датчик сигнализатора давления ММ 124-Д контур потребителей, подвески | В17 | 1 | 1 | |||||
| Переключатель ПКл 1-04,08 освещения салона | S6, S9 | 2 | 2 | |||||
| Манометр 1102.3830 контроль тормозной системы | Р4, Р5 | 2 | 2 | |||||
| Манипулятор ДУЮ 5.082.001 | В1 | 1 | 1 | |||||
| Лампы Ас 12-3-1 указателя рейса (передний) | ЕЗ...Е8 | 5 | 5 | |||||
| Лампа подкапотная ПД 308-Б освещения моторного отсека, распределительного щита мотоотсека | Е25..Е31 | 3 | 3 | |||||
| Фонарь контурный передний 361.3731 | Е16 | 1 | 1 | |||||
| Лампа освещения приборов | Е45..Е48 | 4 | 4 | |||||
| Лампа контрольная 2212.3803-46 цепи возбуждения генератора | Н43 | 1 | 1 | |||||
| Болт отстойника | Н13 | 1 | 1 | |||||
| Лампа контрольная 2212.3803-36 (аварийное открывание дверей) | Н19 | 1 | 1 | |||||
| Пружина | Н33 | 1 | 1 | |||||
| Контргайка | М14 | 1 | 1 | |||||
| Гайка | М2 | 1 | 1 | |||||
| Шайба | А16 | 1 | 1 | |||||
| Переключатель ПКл 04.11 отопитель салона | S44, S45 | 2 | 2 | |||||
| Переключатель ПКл 03.11 отопитель кабины водителя | S43 | 1 | 1 | |||||
| Выключатель экстренной остановки двигателя | S3 | 1 | 1 | |||||
| Шайба | А7 | 2 | 2 | |||||
| Шайба | А12 | 1 | 1 | |||||
| Отопительная установка Wеbаstо"DВW 350.10 | А4 | 1 | 1 | |||||
| Отопитель салона 52523-8101400 | А8..А11 | 4 | 4 | |||||
| Отопитель | А4.2 | 1 | 1 | |||||
| Отопитель | А12.1 | 1 | 1 | |||||
| Лампа контрольная 2212.3803-23 аварийное давление масла | Н42 | 1 | 1 | |||||
| Лампа контрольная 2212.3803-22 аварийная температура двигателя | Н38 | 1 | 1 | |||||
| Пенька трепаная | Н15 | 1 | 1 | |||||
| Диод полупроводниковый Д242А цепи стартера | Y12 | 1 | 1 | |||||
| Диод полупроводниковый Д242А аварийное растормаживание | Y13 | 1 | 1 | |||||
| Диод полупроводниковый Д242А аварийная сигнализация | Y1, Y2 | 2 | 2 | |||||
| Диод полупроводниковый Д226 сигнализация открывания дверей | Y14..Y17 | 4 | 4 | |||||
| Гайка | М | 1 | 1 | |||||
| Кольцо | В8 | 1 | 1 | |||||
| Датчик уровня води в фильтре | В9 | 1 | 1 | |||||
| Датчик указателя и сигнализатора давления масла | В7 | 1 | 1 | |||||
| Датчик тахометра 38005215 001 | В2 | 1 | 1 | |||||
| Механизм регулировки | Н18 | 1 | 1 | |||||
| Шайбы отстойника | Н14 | 1 | 1 | |||||
| Клапан автоматического слива конденсата | А18 | 1 | 1 | |||||
| Лампа контрольная 2212.3803-11 противотуманный задний фонарь | Н41 | 1 | 1 | |||||
| Пломба | Н12 | 1 | 1 | |||||
| Лампа контрольная 2212.3803-07 сигнал поворотов | Н37 | 1 | 1 | |||||
| Лампа контрольная 2102.3803010 ГК аварийное давление воздуха в пневмосистеме | Н39 | 1 | 1 | |||||
| Лампа контрольная 124.3803-32 включения подогревателя топлива в фильтре | Н44 | 1 | 1 | |||||
| шпонка | Н32 | 1 | 1 | |||||
| Лампа А24-1 сигнал резерва топлива | Е37 | 1 | 1 | |||||
| Лампа А24-1 освещения приборов | Е38..Е41 | 4 | 4 | |||||
| Контрольная спираль | Е | 1 | 1 | |||||
| Контрольная лампа | Н | 1 | 1 |
