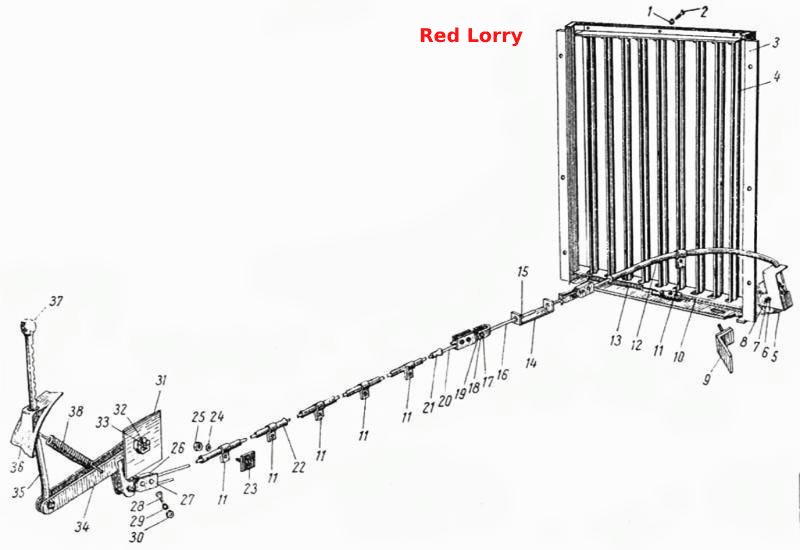

Жалюзи радиатора и привод
100%
Название детали
Шайба 6
Заводской номер
252134-П8
Количество на модель
12
№
1
Название детали
Винт
Заводской номер
220102-П8
Количество на модель
6
№
2
Название детали
Кожух жалюзи радиатора в сборе
Заводской номер
695Б-1310109
Количество на модель
1
№
3
Название детали
Жалюзи радиатора в сборе
Заводской номер
695Б-1310110
Количество на модель
1
№
4
Название детали
Ролик
Заводской номер
695-1108040-А
Количество на модель
1
№
5
Название детали
Шайба 10
Заводской номер
252006-П2
Количество на модель
1
№
6
Название детали
Шплинт 3х30
Заводской номер
258041-П8
Количество на модель
1
№
7
Название детали
Палец
Заводской номер
260058-П8
Количество на модель
1
№
8
Название детали
Кронштейн задней трубы троса в сборе
Заводской номер
695Б-1310290
Количество на модель
1
№
9
Название детали
Трос привода жалюзи радиатора короткий
Заводской номер
695Б-1310218
Количество на модель
1
№
10
Название детали
Хомут крепления трубопровода
Заводской номер
695-1108082
Количество на модель
6
№
11
Название детали
Труба троса задняя
Заводской номер
695Б-1310217
Количество на модель
1
№
12
Название детали
Пружина привода жалюзи
Заводской номер
695Б-1310250
Количество на модель
1
№
13
Название детали
Стяжка привода жалюзи в сборе
Заводской номер
695В-1310222
Количество на модель
1
№
14
Название детали
Гайка М5 крепления соединительной панели
Заводской номер
250763-П8
Количество на модель
1
№
15
Название детали
Тяга привода жалюзи радиатора в сборе
Заводской номер
695Б-1310170
Количество на модель
1
№
16
Название детали
Палец тяги
Заводской номер
260013-П8
Количество на модель
5
№
17
Название детали
Шплинт 1,5х15
Заводской номер
258012-П8
Количество на модель
5
№
18
Название детали
Шайба
Заводской номер
252037-П8
Количество на модель
5
№
19
Название детали
Трос привода жалюзи радиатора длинный
Заводской номер
695Б-1310219
Количество на модель
1
№
20
Название детали
Труба троса задней арки
Заводской номер
695Б-1310220
Количество на модель
1
№
21
Название детали
Труба троса передняя
Заводской номер
695Б-1310221
Количество на модель
1
№
22
Название детали
Кронштейн винта в сборе
Заводской номер
695-3506098
Количество на модель
6
№
23
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
6
№
24
Название детали
Гайка М6х1
Заводской номер
250508-П8
Количество на модель
6
№
25
Название детали
Планка зажима троса нижняя
Заводской номер
695Б-1310289
Количество на модель
4
№
26
Название детали
Планка зажима троса верхняя
Заводской номер
695Б-1310288
Количество на модель
4
№
27
Название детали
Винт М5х18 крепления панели
Заводской номер
220081-П8
Количество на модель
8
№
28
Название детали
Шайба 5
Заводской номер
252133-П8
Количество на модель
8
№
29
Название детали
Гайка М5х0,8
Заводской номер
251084-П8
Количество на модель
8
№
30
Название детали
Основание оси рычага управления в сборе
Заводской номер
695Б-1310272
Количество на модель
1
№
31
Название детали
Ось рычага управления жалюзи
Заводской номер
695Б-1310270
Количество на модель
1
№
33
Название детали
Рычаг управления жалюзи в сборе
Заводской номер
695Б-1310260
Количество на модель
1
№
34
Название детали
Тяга рычага управления жалюзи в сборе
Заводской номер
695Б-1310274
Количество на модель
1
№
35
Название детали
Стопор тяги рычага управления
Заводской номер
695Б-1310280
Количество на модель
1
№
36
Название детали
Наконечник рычага привода
Заводской номер
695-5705156-Б
Количество на модель
1
№
37
Название детали
Пружина управления жалюзи
Заводской номер
695Б-1310268
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба 6 | 252134-П8 | 12 | 12 | 1 | |||
| 2 | Винт | 220102-П8 | 6 | 6 | 2 | |||
| 3 | Кожух жалюзи радиатора в сборе | 695Б-1310109 | 1 | 1 | 3 | |||
| 4 | Жалюзи радиатора в сборе | 695Б-1310110 | 1 | 1 | 4 | |||
| 5 | Ролик | 695-1108040-А | 1 | 1 | 5 | |||
| 6 | Шайба 10 | 252006-П2 | 1 | 1 | 6 | |||
| 7 | Шплинт 3х30 | 258041-П8 | 1 | 1 | 7 | |||
| 8 | Палец | 260058-П8 | 1 | 1 | 8 | |||
| 9 | Кронштейн задней трубы троса в сборе | 695Б-1310290 | 1 | 1 | 9 | |||
| 10 | Трос привода жалюзи радиатора короткий | 695Б-1310218 | 1 | 1 | 10 | |||
| 11 | Хомут крепления трубопровода | 695-1108082 | 6 | 6 | 11 | |||
| 12 | Труба троса задняя | 695Б-1310217 | 1 | 1 | 12 | |||
| 13 | Пружина привода жалюзи | 695Б-1310250 | 1 | 1 | 13 | |||
| 14 | Стяжка привода жалюзи в сборе | 695В-1310222 | 1 | 1 | 14 | |||
| 15 | Гайка М5 крепления соединительной панели | 250763-П8 | 1 | 1 | 15 | |||
| 16 | Тяга привода жалюзи радиатора в сборе | 695Б-1310170 | 1 | 1 | 16 | |||
| 17 | Палец тяги | 260013-П8 | 5 | 5 | 17 | |||
| 18 | Шплинт 1,5х15 | 258012-П8 | 5 | 5 | 18 | |||
| 19 | Шайба | 252037-П8 | 5 | 5 | 19 | |||
| 20 | Трос привода жалюзи радиатора длинный | 695Б-1310219 | 1 | 1 | 20 | |||
| 21 | Труба троса задней арки | 695Б-1310220 | 1 | 1 | 21 | |||
| 22 | Труба троса передняя | 695Б-1310221 | 1 | 1 | 22 | |||
| 23 | Кронштейн винта в сборе | 695-3506098 | 6 | 6 | 23 | |||
| 24 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 6 | 6 | 24 | |||
| 25 | Гайка М6х1 | 250508-П8 | 6 | 6 | 25 | |||
| 26 | Планка зажима троса нижняя | 695Б-1310289 | 4 | 4 | 26 | |||
| 27 | Планка зажима троса верхняя | 695Б-1310288 | 4 | 4 | 27 | |||
| 28 | Винт М5х18 крепления панели | 220081-П8 | 8 | 8 | 28 | |||
| 29 | Шайба 5 | 252133-П8 | 8 | 8 | 29 | |||
| 30 | Гайка М5х0,8 | 251084-П8 | 8 | 8 | 30 | |||
| 31 | Основание оси рычага управления в сборе | 695Б-1310272 | 1 | 1 | 31 | |||
| 33 | Ось рычага управления жалюзи | 695Б-1310270 | 1 | 1 | 33 | |||
| 34 | Рычаг управления жалюзи в сборе | 695Б-1310260 | 1 | 1 | 34 | |||
| 35 | Тяга рычага управления жалюзи в сборе | 695Б-1310274 | 1 | 1 | 35 | |||
| 36 | Стопор тяги рычага управления | 695Б-1310280 | 1 | 1 | 36 | |||
| 37 | Наконечник рычага привода | 695-5705156-Б | 1 | 1 | 37 | |||
| 38 | Пружина управления жалюзи | 695Б-1310268 | 1 | 1 | 38 |
