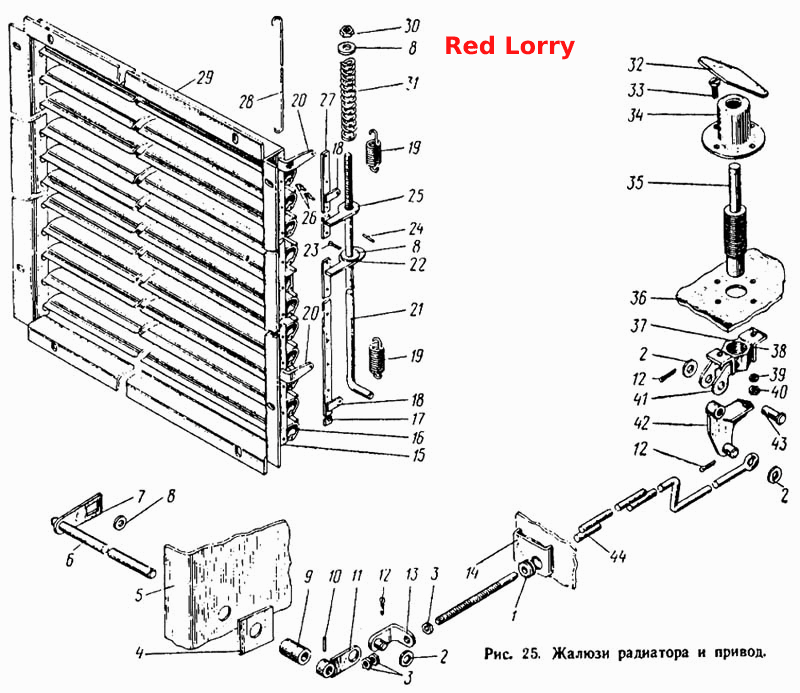

Жалюзи радиатора и привод
100%
Название детали
Втулка направляющая
Заводской номер
695М-1310294
Количество на модель
1
№
Название детали
Тяга жалюзи радиатора верхняя в сборе
Заводской номер
698-1310174-Б
Количество на модель
1
№
Название детали
Тяга жалюзи радиатора нижняя в сборе
Заводской номер
698-1310175-Б
Количество на модель
1
№
Название детали
Тяга привода жалюзи радиатора в сборе
Заводской номер
695М-1310170
Количество на модель
1
№
Название детали
Тяга управления жалюзи передняя короткая
Заводской номер
695М-1310212
Количество на модель
1
№
Название детали
Тяга управления жалюзи передняя средняя
Заводской номер
695М-1310213
Количество на модель
1
№
Название детали
Тягауправления жалюзи передняя
Заводской номер
695М-1310214
Количество на модель
1
№
Название детали
Угольник жалюзи
Заводской номер
698-1310120-Б
Количество на модель
2
№
Название детали
Угольник жалюзи левый
Заводской номер
698-1310135-Б
Количество на модель
1
№
Название детали
Угольник жалюзи передний правый в сборе
Заводской номер
698-1310132-Б
Количество на модель
1
№
Название детали
Шайба диам 9 плоская
Заводской номер
252033-П8
Количество на модель
12
№
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
4
№
Название детали
Сгяжка привода жалюзи
Заводской номер
695М-1310223-Б
Количество на модель
1
№
Название детали
Рычаг управления жалюзи в сборе
Заводской номер
695М-1310260
Количество на модель
1
№
Название детали
Втулка рычага управления жалюзи
Заводской номер
698-1310266
Количество на модель
1
№
Название детали
Жалюзи радиатора в сборе
Заводской номер
695М-1310110
Количество на модель
1
№
Название детали
Желобок рычага
Заводской номер
698-1310188
Количество на модель
1
№
Название детали
Кронштейн пружины
Заводской номер
698-1310182
Количество на модель
1
№
Название детали
Накладка жалюзи
Заводской номер
698-1310124-Б
Количество на модель
2
№
Название детали
Палец
Заводской номер
260053-П8
Количество на модель
1
№
Название детали
Пластина жалюзи центральная
Заводской номер
698-1310160-Б
Количество на модель
1
№
Название детали
Ручка с кожухом в сборе
Заводской номер
695М-1310305
Количество на модель
1
№
Название детали
Рычаг оси
Заводской номер
698-1310278
Количество на модель
1
№
Название детали
Рычаг привода жалюзи
Заводской номер
698-1310185-Б
Количество на модель
1
№
Название детали
Втулка проходная провода габаритного фонаря
Заводской номер
695-3724047
Количество на модель
3
№
1
Название детали
Шайба 10
Заводской номер
252006-П8
Количество на модель
1
№
2
Название детали
Гайка М5 крепления соединительной панели
Заводской номер
250763-П8
Количество на модель
3
№
3
Название детали
Пластина усилительная
Заводской номер
695М-1310254
Количество на модель
1
№
4
Название детали
Стойка крепления радиатора правая
Заводской номер
695М-1302062
Количество на модель
1
№
5
Название детали
Ось рычага управления жалюзи
Заводской номер
695М-1310270
Количество на модель
1
№
6
Название детали
Рычаг управления жалюзи
Заводской номер
695М-1310264
Количество на модель
1
№
7
Название детали
Шайба 8
Заводской номер
252038-П2
Количество на модель
2
№
8
Название детали
Шайба 8
Заводской номер
252038-П8
Количество на модель
1
№
8
Название детали
Штифт
Заводской номер
698-1310292
Количество на модель
1
№
10
Название детали
Гайка М6х1
Заводской номер
250508-П8
Количество на модель
2
№
10
Название детали
Рычаг оси в сборе
Заводской номер
698-1310276
Количество на модель
1
№
11
Название детали
Шплинт 3,2х20
Заводской номер
258039-П8
Количество на модель
1
№
12
Название детали
Стяжка привода жалюзи в сборе
Заводской номер
695М-1310022-Б
Количество на модель
1
№
13
Название детали
Опора тяги
Заводской номер
698-1108144-10
Количество на модель
№
14
Название детали
Угольник жалюзи правый
Заводской номер
698-1310134-Б
Количество на модель
1
№
15
Название детали
Пластина жалюзи
Заводской номер
698-1310158-Б
Количество на модель
16
№
16
Название детали
Тяга жалюзи радиатора нижняя
Заводской номер
698-1310179-Б
Количество на модель
1
№
17
Название детали
Ограничитель тяги
Заводской номер
698-1310186
Количество на модель
1
№
18
Название детали
Пружина привода жалюзи
Заводской номер
698-1310251
Количество на модель
2
№
19
Название детали
Кронштейн пружины привода жалюзи
Заводской номер
698-1310255
Количество на модель
2
№
20
Название детали
Тяга привода жалюзи радиатора
Заводской номер
695М-1310171
Количество на модель
1
№
21
Название детали
Упор нижний
Заводской номер
698-1310289
Количество на модель
1
№
22
Название детали
Шплинт
Заводской номер
258038-П8
Количество на модель
1
№
23
Название детали
Штифт длинный
Заводской номер
698-1310290
Количество на модель
1
№
24
Название детали
Упор верхний
Заводской номер
698-1310288
Количество на модель
1
№
25
Название детали
Заклепка привода жалюзи радиатора специальная
Заводской номер
695Б-1310168
Количество на модель
51
№
26
Название детали
Тяга жалюзи радиатора верхняя
Заводской номер
698-1310178-Б
Количество на модель
1
№
27
Название детали
Проволока жалюзи радиатора противошумная
Заводской номер
698-1310190
Количество на модель
1
№
28
Название детали
Угольник жалюзи в сборе
Заводской номер
698-1310114-Б
Количество на модель
2
№
29
Название детали
Гайка М8х1
Заводской номер
250510-П8
Количество на модель
1
№
30
Название детали
Пружина управления жалюзи
Заводской номер
698-1310268-Б
Количество на модель
1
№
31
Название детали
Ручка
Заводской номер
698-1310308
Количество на модель
1
№
32
Название детали
Винт М6х25
Заводской номер
224629-П8
Количество на модель
4
№
33
Название детали
Кожух винта
Заводской номер
695М-1310320
Количество на модель
1
№
34
Название детали
Винт привода жалюзи
Заводской номер
698-1310314-Б
Количество на модель
1
№
35
Название детали
Уплотнитель
Заводской номер
698-1310342-Б
Количество на модель
1
№
36
Название детали
Гайка привода жалюзи
Заводской номер
698-1310302
Количество на модель
1
№
37
Название детали
Кронштейн гайки привода жалюзи
Заводской номер
695М-1310304
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
252037-П8
Количество на модель
2
№
39
Название детали
Гайка привода жалюзи в сборе
Заводской номер
695М-1310300
Количество на модель
1
№
41
Название детали
Рычаг привода жалюзи в сборе
Заводской номер
695М-1310180
Количество на модель
1
№
42
Название детали
Палец
Заводской номер
260064-П8
Количество на модель
1
№
43
Название детали
Тяга управления жалюзи передняя в сборе
Заводской номер
695М-1310211
Количество на модель
1
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Втулка направляющая | 695М-1310294 | 1 | 1 | |||||
| Тяга жалюзи радиатора верхняя в сборе | 698-1310174-Б | 1 | 1 | |||||
| Тяга жалюзи радиатора нижняя в сборе | 698-1310175-Б | 1 | 1 | |||||
| Тяга привода жалюзи радиатора в сборе | 695М-1310170 | 1 | 1 | |||||
| Тяга управления жалюзи передняя короткая | 695М-1310212 | 1 | 1 | |||||
| Тяга управления жалюзи передняя средняя | 695М-1310213 | 1 | 1 | |||||
| Тягауправления жалюзи передняя | 695М-1310214 | 1 | 1 | |||||
| Угольник жалюзи | 698-1310120-Б | 2 | 2 | |||||
| Угольник жалюзи левый | 698-1310135-Б | 1 | 1 | |||||
| Угольник жалюзи передний правый в сборе | 698-1310132-Б | 1 | 1 | |||||
| Шайба диам 9 плоская | 252033-П8 | 12 | 12 | |||||
| Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 4 | 4 | |||||
| Сгяжка привода жалюзи | 695М-1310223-Б | 1 | 1 | |||||
| Рычаг управления жалюзи в сборе | 695М-1310260 | 1 | 1 | |||||
| Втулка рычага управления жалюзи | 698-1310266 | 1 | 1 | |||||
| Жалюзи радиатора в сборе | 695М-1310110 | 1 | 1 | |||||
| Желобок рычага | 698-1310188 | 1 | 1 | |||||
| Кронштейн пружины | 698-1310182 | 1 | 1 | |||||
| Накладка жалюзи | 698-1310124-Б | 2 | 2 | |||||
| Палец | 260053-П8 | 1 | 1 | |||||
| Пластина жалюзи центральная | 698-1310160-Б | 1 | 1 | |||||
| Ручка с кожухом в сборе | 695М-1310305 | 1 | 1 | |||||
| Рычаг оси | 698-1310278 | 1 | 1 | |||||
| Рычаг привода жалюзи | 698-1310185-Б | 1 | 1 | |||||
| 1 | Втулка проходная провода габаритного фонаря | 695-3724047 | 3 | 3 | 1 | |||
| 2 | Шайба 10 | 252006-П8 | 1 | 1 | 2 | |||
| 3 | Гайка М5 крепления соединительной панели | 250763-П8 | 3 | 3 | 3 | |||
| 4 | Пластина усилительная | 695М-1310254 | 1 | 1 | 4 | |||
| 5 | Стойка крепления радиатора правая | 695М-1302062 | 1 | 1 | 5 | |||
| 6 | Ось рычага управления жалюзи | 695М-1310270 | 1 | 1 | 6 | |||
| 7 | Рычаг управления жалюзи | 695М-1310264 | 1 | 1 | 7 | |||
| 8 | Шайба 8 | 252038-П2 | 2 | 2 | 8 | |||
| 8 | Шайба 8 | 252038-П8 | 1 | 1 | 8 | |||
| 10 | Штифт | 698-1310292 | 1 | 1 | 10 | |||
| 10 | Гайка М6х1 | 250508-П8 | 2 | 2 | 10 | |||
| 11 | Рычаг оси в сборе | 698-1310276 | 1 | 1 | 11 | |||
| 12 | Шплинт 3,2х20 | 258039-П8 | 1 | 1 | 12 | |||
| 13 | Стяжка привода жалюзи в сборе | 695М-1310022-Б | 1 | 1 | 13 | |||
| 14 | Опора тяги | 698-1108144-10 | 14 | |||||
| 15 | Угольник жалюзи правый | 698-1310134-Б | 1 | 1 | 15 | |||
| 16 | Пластина жалюзи | 698-1310158-Б | 16 | 16 | 16 | |||
| 17 | Тяга жалюзи радиатора нижняя | 698-1310179-Б | 1 | 1 | 17 | |||
| 18 | Ограничитель тяги | 698-1310186 | 1 | 1 | 18 | |||
| 19 | Пружина привода жалюзи | 698-1310251 | 2 | 2 | 19 | |||
| 20 | Кронштейн пружины привода жалюзи | 698-1310255 | 2 | 2 | 20 | |||
| 21 | Тяга привода жалюзи радиатора | 695М-1310171 | 1 | 1 | 21 | |||
| 22 | Упор нижний | 698-1310289 | 1 | 1 | 22 | |||
| 23 | Шплинт | 258038-П8 | 1 | 1 | 23 | |||
| 24 | Штифт длинный | 698-1310290 | 1 | 1 | 24 | |||
| 25 | Упор верхний | 698-1310288 | 1 | 1 | 25 | |||
| 26 | Заклепка привода жалюзи радиатора специальная | 695Б-1310168 | 51 | 51 | 26 | |||
| 27 | Тяга жалюзи радиатора верхняя | 698-1310178-Б | 1 | 1 | 27 | |||
| 28 | Проволока жалюзи радиатора противошумная | 698-1310190 | 1 | 1 | 28 | |||
| 29 | Угольник жалюзи в сборе | 698-1310114-Б | 2 | 2 | 29 | |||
| 30 | Гайка М8х1 | 250510-П8 | 1 | 1 | 30 | |||
| 31 | Пружина управления жалюзи | 698-1310268-Б | 1 | 1 | 31 | |||
| 32 | Ручка | 698-1310308 | 1 | 1 | 32 | |||
| 33 | Винт М6х25 | 224629-П8 | 4 | 4 | 33 | |||
| 34 | Кожух винта | 695М-1310320 | 1 | 1 | 34 | |||
| 35 | Винт привода жалюзи | 698-1310314-Б | 1 | 1 | 35 | |||
| 36 | Уплотнитель | 698-1310342-Б | 1 | 1 | 36 | |||
| 37 | Гайка привода жалюзи | 698-1310302 | 1 | 1 | 37 | |||
| 38 | Кронштейн гайки привода жалюзи | 695М-1310304 | 1 | 1 | 38 | |||
| 39 | Шайба | 252037-П8 | 2 | 2 | 39 | |||
| 41 | Гайка привода жалюзи в сборе | 695М-1310300 | 1 | 1 | 41 | |||
| 42 | Рычаг привода жалюзи в сборе | 695М-1310180 | 1 | 1 | 42 | |||
| 43 | Палец | 260064-П8 | 1 | 1 | 43 | |||
| 44 | Тяга управления жалюзи передняя в сборе | 695М-1310211 | 1 | 1 | 44 |
