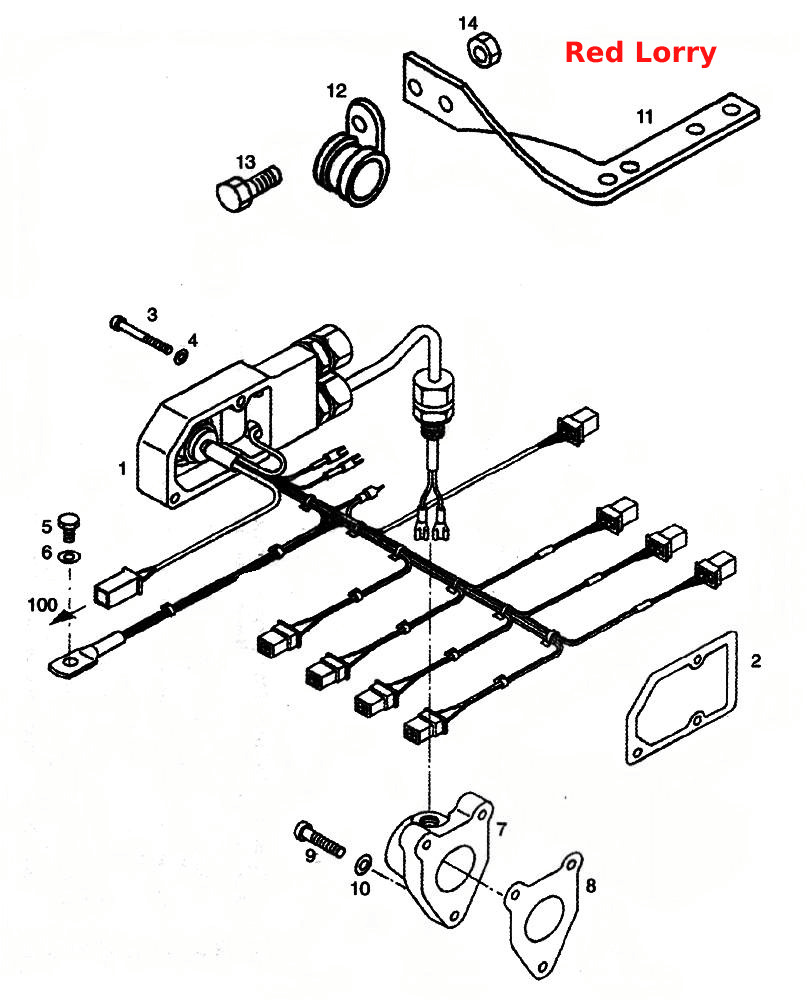

Кабельный план ГМП (жгут проводов)
100%
Название детали
Кабельный план 3G
Заводской номер
68.0868.11
Количество на модель
№
1
Название детали
Прокладка
Заводской номер
64.0633.10
Количество на модель
№
2
Название детали
Винт цилиндрический М6х40 CV84 VGN 3037
Заводской номер
01.0005.03
Количество на модель
№
3
Название детали
Шайба пружинная В6 DIN 137
Заводской номер
01.0703.16
Количество на модель
№
4
Название детали
Болт шестигранный М8х10 DIN 933 8.8-А
Заводской номер
01.0710.12
Количество на модель
№
5
Название детали
Контровка S8 VGN3111
Заводской номер
01.0015.24
Количество на модель
№
6
Название детали
Крышка
Заводской номер
54.6728.11
Количество на модель
№
7
Название детали
Прокладка
Заводской номер
54.7374.11
Количество на модель
№
8
Название детали
Винт цилиндрический М8х30 CV84 VGN 3037 10.9
Заводской номер
01.0005.12
Количество на модель
№
9
Название детали
Шайба пружинная В8 DIN 137 АЗС
Заводской номер
01.0269.06
Количество на модель
№
10
Название детали
Кронштейн
Заводской номер
64.1003.11
Количество на модель
№
11
Название детали
Хомут
Заводской номер
90.3642.10
Количество на модель
№
12
Название детали
Болт шестигранный М8х20 ISO 4017 8.8 А2С
Заводской номер
01.0393.86
Количество на модель
№
13
Название детали
Гайка шестигранная М8 ISO 4032 8 А2С
Заводской номер
01.0844.58
Количество на модель
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кабельный план 3G | 68.0868.11 | 1 | |||||
| 2 | Прокладка | 64.0633.10 | 2 | |||||
| 3 | Винт цилиндрический М6х40 CV84 VGN 3037 | 01.0005.03 | 3 | |||||
| 4 | Шайба пружинная В6 DIN 137 | 01.0703.16 | 4 | |||||
| 5 | Болт шестигранный М8х10 DIN 933 8.8-А | 01.0710.12 | 5 | |||||
| 6 | Контровка S8 VGN3111 | 01.0015.24 | 6 | |||||
| 7 | Крышка | 54.6728.11 | 7 | |||||
| 8 | Прокладка | 54.7374.11 | 8 | |||||
| 9 | Винт цилиндрический М8х30 CV84 VGN 3037 10.9 | 01.0005.12 | 9 | |||||
| 10 | Шайба пружинная В8 DIN 137 АЗС | 01.0269.06 | 10 | |||||
| 11 | Кронштейн | 64.1003.11 | 11 | |||||
| 12 | Хомут | 90.3642.10 | 12 | |||||
| 13 | Болт шестигранный М8х20 ISO 4017 8.8 А2С | 01.0393.86 | 13 | |||||
| 14 | Гайка шестигранная М8 ISO 4032 8 А2С | 01.0844.58 | 14 |
