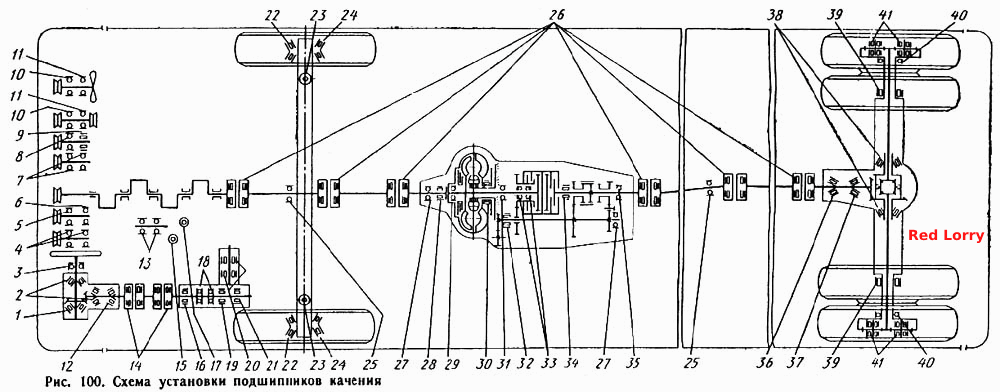

Схема установки подшипников качения
100%
Название детали
Шариковый радиальный однорядный с двумя защитными шайбами 10х30х9 по ГОСТу № 80200
Заводской номер
677-6106210
Количество на модель
4
№
Название детали
Роликовый конический без внутреннего кольца 72 по ГОСТу № 977909К1
Заводской номер
120-3401121
Количество на модель
1
№
1
Название детали
Роликовый конический однорядный 35х72х18,5 по ГОСТу № 7207
Заводской номер
677-3401660
Количество на модель
2
№
2
Название детали
Шариковый радиально-упорный штампованный 28х42х26 по ГОСТу № 836906
Заводской номер
120-3401120
Количество на модель
1
№
3
Название детали
Шариковый радиальный однорядный с защитной шайбой 25х62х17 по ГОСТу № 60305
Заводской номер
Шариковый радиальный однорядный с защитн
Количество на модель
2
№
4
Название детали
Шариковый радиальный однорядный с резиновым уплотнением 17х62х20 по ГОСТу № 160703
Заводской номер
306574-П
Количество на модель
1
№
5
Название детали
Шариковый радиальный однорядный с войлочным уплотнением 17х47х15,5 по ГОСТу № 20803
Заводской номер
120-1307051
Количество на модель
1
№
6
Название детали
Шариковый радиальный однорядный 35х72х17 по ГОСТу № 207
Заводской номер
120-3509112/113
Количество на модель
2
№
7
Название детали
Шариковый радиальный однорядный с двумя защитными шайбами 20х52х18 по ГОСТу № 1180304
Заводской номер
306610-П
Количество на модель
1
№
8
Название детали
Игольчатый без внутреннего кольца 12х22х16 по ГОСТу № 154901
Заводской номер
306514-П
Количество на модель
1
№
9
Название детали
Подшипник шариковый радиальный однорядный со стопорной канавкой на наружном кольце 30х62х16 по ГОСТу № 50206
Заводской номер
677-1308022
Количество на модель
2
№
10
Название детали
Подшипник шариковый радиальный однорядный 30х62х16 по ГОСТу № 206
Заводской номер
677-1308023
Количество на модель
2
№
11
Название детали
Роликовый конический однорядный 30х60х17,5 по ГОСТу № 7206
Заводской номер
677-3401654
Количество на модель
1
№
12
Название детали
Шариковый радиальный однорядный с защитной шайбой 25х62х17 по ГОСТу № 60018
Заводской номер
130-1107814-Б2
Количество на модель
2
№
13
Название детали
Игольчатый без внутреннего кольца 15,2х28х19 по ГОСТу № 704902
Заводской номер
677-3401049
Количество на модель
8
№
14
Название детали
Шариковый радиальный однорядный 30х42х7/6 по ГОСТу № 706У
Заводской номер
Шариковый радиальный однорядный 30х42х7/
Количество на модель
1
№
15
Название детали
Роликовый радиальный с короткими цилиндрическими роликами 30х62х16 по ГОСТу № 2206
Заводской номер
Роликовый радиальный с короткими цилиндр
Количество на модель
1
№
16
Название детали
Сепаратор с шариками от упорного радиального подшипника 15,3х27,7х4,763 по ГОСТу № 948102
Заводской номер
164-1017357
Количество на модель
2
№
17
Название детали
Шариковый упорный однорядный 35х62х18 по ГОСТу № 8207
Заводской номер
Шариковый упорный однорядный 35х62х18 по
Количество на модель
2
№
18
Название детали
Игольчатый с одним штампованным наружным кольцом 45х55х38 по ГОСТу № 943/45
Заводской номер
Игольчатый с одним штампованным наружным
Количество на модель
2
№
20
Название детали
Роликовый конический однорядный 50х110х42,5 по ГОСТу № 7610К1
Заводской номер
120-2402025
Количество на модель
2
№
22
Название детали
Шариковый упорный 50х95х31 по ГОСТу № 108810
Заводской номер
677-3001024
Количество на модель
2
№
23
Название детали
Роликовый конический однорядный 65х140х51,5 по ГОСТу № 7613К1
Заводской номер
677-3103035
Количество на модель
2
№
24
Название детали
Шариковый радиальный однорядный 70х110х20 по ГОСТу № 114
Заводской номер
306552П
Количество на модель
2
№
25
Название детали
Игольчатый без внутреннего кольца с резиновой манжетой 25х39х32,5 по ГОСТу № 804805
Заводской номер
164-2201044
Количество на модель
24
№
26
Название детали
Шариковый радиальный однорядный с канавкой на наружном кольце и установочным кольцом 55х120х29 по ГОСТу № 50311
Заводской номер
Шариковый радиальный однорядный с канавк
Количество на модель
2
№
27
Название детали
Роликовый радиальный с короткими цилиндрическими роликами 60х110х22 по ГОСТу № 32212
Заводской номер
677-1701330-Б
Количество на модель
1
№
28
Название детали
Шариковый радиальный однорядный 55х140х33 по ГОСТу № 411
Заводской номер
Шариковый радиальный однорядный 55х140х3
Количество на модель
1
№
31
Название детали
Шариковый радиально-упорный однорядный 55х90х18 по ГОСТу № 46111
Заводской номер
Шариковый радиально-упорный однорядный 5
Количество на модель
2
№
33
Название детали
Роликовый конический однорядный 75х160х58,5
Заводской номер
30314 МSZ7303
Количество на модель
1
№
36
Название детали
Роликовый конический однорядный 70х150х54,5
Заводской номер
32315 МSZ7323
Количество на модель
1
№
37
Название детали
Роликовый конический однорядный 80х140х28,5
Заводской номер
30216 МSZ 7302
Количество на модель
2
№
38
Название детали
Роликовый радиальный с короткими цилиндрическими роликами 110х200х38
Заводской номер
NU 22С3 МSZ 7102
Количество на модель
2
№
39
Название детали
Подшипник шариковый 110х200х38
Заводской номер
6222 МSZ 7602
Количество на модель
2
№
40
Название детали
Подшипник роликовый радиальный без колеи 34х46х27,8
Заводской номер
018.01-3330-025
Количество на модель
12
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шариковый радиальный однорядный с двумя защитными шайбами 10х30х9 по ГОСТу № 80200 | 677-6106210 | 4 | 4 | |||||
| 1 | Роликовый конический без внутреннего кольца 72 по ГОСТу № 977909К1 | 120-3401121 | 1 | 1 | 1 | |||
| 2 | Роликовый конический однорядный 35х72х18,5 по ГОСТу № 7207 | 677-3401660 | 2 | 2 | 2 | |||
| 3 | Шариковый радиально-упорный штампованный 28х42х26 по ГОСТу № 836906 | 120-3401120 | 1 | 1 | 3 | |||
| 4 | Шариковый радиальный однорядный с защитной шайбой 25х62х17 по ГОСТу № 60305 | Шариковый радиальный однорядный с защитн | 2 | 2 | 4 | |||
| 5 | Шариковый радиальный однорядный с резиновым уплотнением 17х62х20 по ГОСТу № 160703 | 306574-П | 1 | 1 | 5 | |||
| 6 | Шариковый радиальный однорядный с войлочным уплотнением 17х47х15,5 по ГОСТу № 20803 | 120-1307051 | 1 | 1 | 6 | |||
| 7 | Шариковый радиальный однорядный 35х72х17 по ГОСТу № 207 | 120-3509112/113 | 2 | 2 | 7 | |||
| 8 | Шариковый радиальный однорядный с двумя защитными шайбами 20х52х18 по ГОСТу № 1180304 | 306610-П | 1 | 1 | 8 | |||
| 9 | Игольчатый без внутреннего кольца 12х22х16 по ГОСТу № 154901 | 306514-П | 1 | 1 | 9 | |||
| 10 | Подшипник шариковый радиальный однорядный со стопорной канавкой на наружном кольце 30х62х16 по ГОСТу № 50206 | 677-1308022 | 2 | 2 | 10 | |||
| 11 | Подшипник шариковый радиальный однорядный 30х62х16 по ГОСТу № 206 | 677-1308023 | 2 | 2 | 11 | |||
| 12 | Роликовый конический однорядный 30х60х17,5 по ГОСТу № 7206 | 677-3401654 | 1 | 1 | 12 | |||
| 13 | Шариковый радиальный однорядный с защитной шайбой 25х62х17 по ГОСТу № 60018 | 130-1107814-Б2 | 2 | 2 | 13 | |||
| 14 | Игольчатый без внутреннего кольца 15,2х28х19 по ГОСТу № 704902 | 677-3401049 | 8 | 8 | 14 | |||
| 15 | Шариковый радиальный однорядный 30х42х7/6 по ГОСТу № 706У | Шариковый радиальный однорядный 30х42х7/ | 1 | 1 | 15 | |||
| 16 | Роликовый радиальный с короткими цилиндрическими роликами 30х62х16 по ГОСТу № 2206 | Роликовый радиальный с короткими цилиндр | 1 | 1 | 16 | |||
| 17 | Сепаратор с шариками от упорного радиального подшипника 15,3х27,7х4,763 по ГОСТу № 948102 | 164-1017357 | 2 | 2 | 17 | |||
| 18 | Шариковый упорный однорядный 35х62х18 по ГОСТу № 8207 | Шариковый упорный однорядный 35х62х18 по | 2 | 2 | 18 | |||
| 20 | Игольчатый с одним штампованным наружным кольцом 45х55х38 по ГОСТу № 943/45 | Игольчатый с одним штампованным наружным | 2 | 2 | 20 | |||
| 22 | Роликовый конический однорядный 50х110х42,5 по ГОСТу № 7610К1 | 120-2402025 | 2 | 2 | 22 | |||
| 23 | Шариковый упорный 50х95х31 по ГОСТу № 108810 | 677-3001024 | 2 | 2 | 23 | |||
| 24 | Роликовый конический однорядный 65х140х51,5 по ГОСТу № 7613К1 | 677-3103035 | 2 | 2 | 24 | |||
| 25 | Шариковый радиальный однорядный 70х110х20 по ГОСТу № 114 | 306552П | 2 | 2 | 25 | |||
| 26 | Игольчатый без внутреннего кольца с резиновой манжетой 25х39х32,5 по ГОСТу № 804805 | 164-2201044 | 24 | 24 | 26 | |||
| 27 | Шариковый радиальный однорядный с канавкой на наружном кольце и установочным кольцом 55х120х29 по ГОСТу № 50311 | Шариковый радиальный однорядный с канавк | 2 | 2 | 27 | |||
| 28 | Роликовый радиальный с короткими цилиндрическими роликами 60х110х22 по ГОСТу № 32212 | 677-1701330-Б | 1 | 1 | 28 | |||
| 31 | Шариковый радиальный однорядный 55х140х33 по ГОСТу № 411 | Шариковый радиальный однорядный 55х140х3 | 1 | 1 | 31 | |||
| 33 | Шариковый радиально-упорный однорядный 55х90х18 по ГОСТу № 46111 | Шариковый радиально-упорный однорядный 5 | 2 | 2 | 33 | |||
| 36 | Роликовый конический однорядный 75х160х58,5 | 30314 МSZ7303 | 1 | 1 | 36 | |||
| 37 | Роликовый конический однорядный 70х150х54,5 | 32315 МSZ7323 | 1 | 1 | 37 | |||
| 38 | Роликовый конический однорядный 80х140х28,5 | 30216 МSZ 7302 | 2 | 2 | 38 | |||
| 39 | Роликовый радиальный с короткими цилиндрическими роликами 110х200х38 | NU 22С3 МSZ 7102 | 2 | 2 | 39 | |||
| 40 | Подшипник шариковый 110х200х38 | 6222 МSZ 7602 | 2 | 2 | 40 | |||
| 41 | Подшипник роликовый радиальный без колеи 34х46х27,8 | 018.01-3330-025 | 12 | 12 | 41 |
