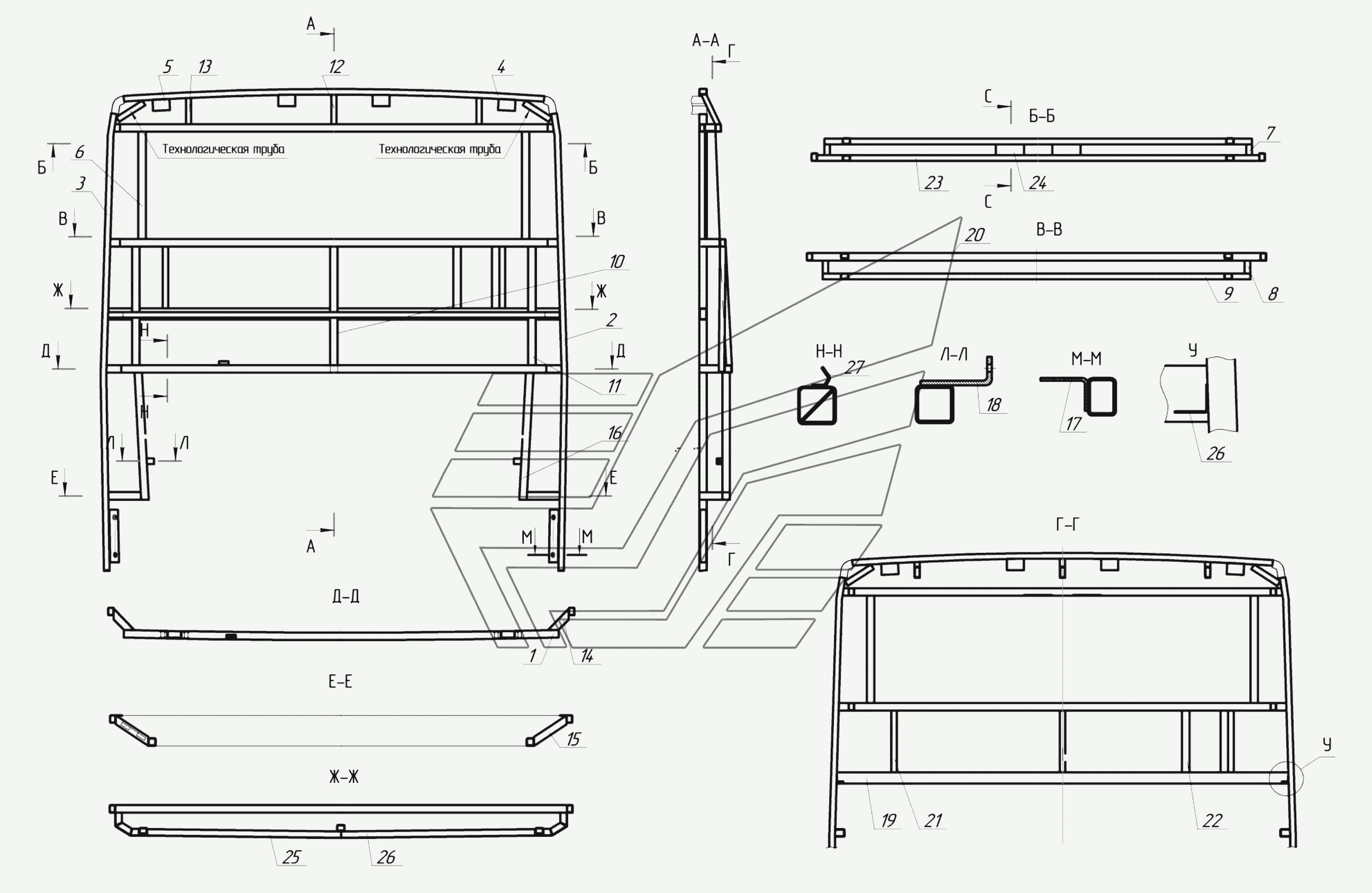

5299-23-5301010 – Каркас передка
100%
Название детали
Дуга передка в сборе
Заводской номер
5299-23-5301001
Количество на модель
1
№
1
Название детали
Шпангоут передка
Заводской номер
5299-37-5301009-01
Количество на модель
1
№
2
Название детали
Перекладина верхняя
Заводской номер
5299-08-5301035-01
Количество на модель
1
№
3
Название детали
Стойка боковая левая
Заводской номер
5299-5301004-02
Количество на модель
1
№
4
Название детали
Стойка боковая правая
Заводской номер
5299-5301005-02
Количество на модель
1
№
5
Название детали
Кронштейн средней панели
Заводской номер
5299-08-5301050-02
Количество на модель
2
№
6
Название детали
Кронштейн
Заводской номер
5299-08-5301050-03
Количество на модель
2
№
7
Название детали
Закладная
Заводской номер
5299-08-5301042-01
Количество на модель
2
№
8
Название детали
Ось
Заводской номер
52991-5301027
Количество на модель
4
№
9
Название детали
Труба
Заводской номер
5299-08-5301028-01
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
5299-08-5301027-01
Количество на модель
2
№
11
Название детали
Труба
Заводской номер
5299-08-5301029-01
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
5299-08-5301034-01
Количество на модель
3
№
13
Название детали
Труба
Заводской номер
5299-08-5301030-01
Количество на модель
2
№
15
Название детали
Полоса
Заводской номер
5299-08-5301036-01
Количество на модель
2
№
17
Название детали
Пластина
Заводской номер
5299-08-5301039-01
Количество на модель
4
№
18
Название детали
Закладная
Заводской номер
5299-08-5301041-01
Количество на модель
2
№
19
Название детали
Пластина
Заводской номер
5299-5401200
Количество на модель
2
№
20
Название детали
Пруток монтажный
Заводской номер
5299-3718430
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дуга передка в сборе | 5299-23-5301001 | 1 | 1 | 1 | |||
| 2 | Шпангоут передка | 5299-37-5301009-01 | 1 | 1 | 2 | |||
| 3 | Перекладина верхняя | 5299-08-5301035-01 | 1 | 1 | 3 | |||
| 4 | Стойка боковая левая | 5299-5301004-02 | 1 | 1 | 4 | |||
| 5 | Стойка боковая правая | 5299-5301005-02 | 1 | 1 | 5 | |||
| 6 | Кронштейн средней панели | 5299-08-5301050-02 | 2 | 2 | 6 | |||
| 7 | Кронштейн | 5299-08-5301050-03 | 2 | 2 | 7 | |||
| 8 | Закладная | 5299-08-5301042-01 | 2 | 2 | 8 | |||
| 9 | Ось | 52991-5301027 | 4 | 4 | 9 | |||
| 10 | Труба | 5299-08-5301028-01 | 1 | 1 | 10 | |||
| 11 | Труба | 5299-08-5301027-01 | 2 | 2 | 11 | |||
| 12 | Труба | 5299-08-5301029-01 | 1 | 1 | 12 | |||
| 13 | Труба | 5299-08-5301034-01 | 3 | 3 | 13 | |||
| 15 | Труба | 5299-08-5301030-01 | 2 | 2 | 15 | |||
| 17 | Полоса | 5299-08-5301036-01 | 2 | 2 | 17 | |||
| 18 | Пластина | 5299-08-5301039-01 | 4 | 4 | 18 | |||
| 19 | Закладная | 5299-08-5301041-01 | 2 | 2 | 19 | |||
| 20 | Пластина | 5299-5401200 | 2 | 2 | 20 | |||
| 21 | Пруток монтажный | 5299-3718430 | 1 | 1 | 21 |
