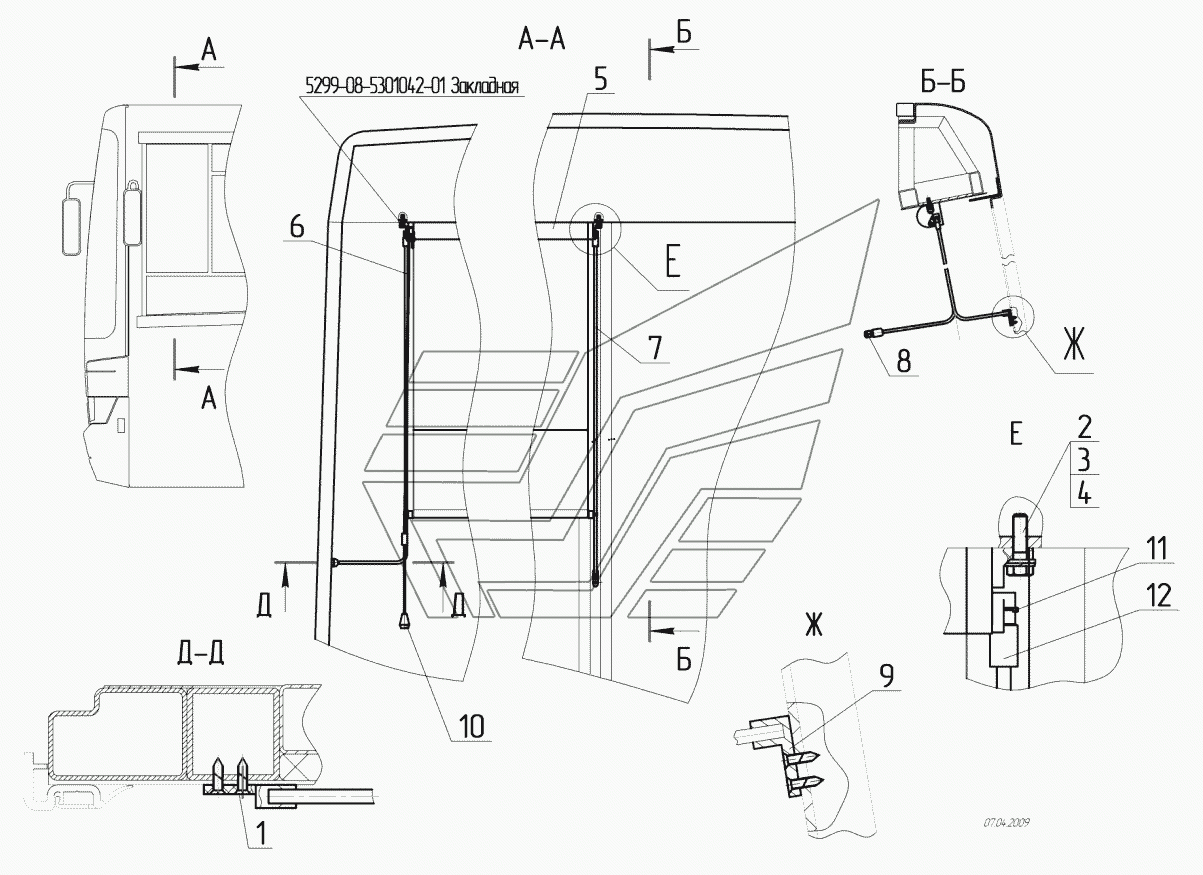

5299-10-32-8200810 - Установка шторы инерционной
100%
Название детали
Винт 3,6х12,7
Заводской номер
1/76691/01
Количество на модель
4
№
1
Название детали
Болт М5-6gх20
Заводской номер
1/09780/21
Количество на модель
2
№
2
Название детали
Шайба пружинная 5
Заводской номер
1/11954/70
Количество на модель
2
№
3
Название детали
Шайба плоская 5,45х10х1
Заводской номер
1/05193/01
Количество на модель
2
№
4
Название детали
Корпус шторы
Заводской номер
А-1020005072-01
Количество на модель
1
№
5
Название детали
Направляющая правая
Заводской номер
А-1020005072-02
Количество на модель
1
№
6
Название детали
Направляющая левая
Заводской номер
А-1020005072-03
Количество на модель
1
№
7
Название детали
Кронштейн направляющей прямой
Заводской номер
А-1020005072-04
Количество на модель
1
№
8
Название детали
Кронштейн направляющей Т-образный
Заводской номер
А-1020005072-05
Количество на модель
1
№
9
Название детали
Шнур с наконечником и направляющим кронштейном
Заводской номер
А-1020005074-06
Количество на модель
1
№
10
Название детали
Скоба фиксирующая
Заводской номер
А-1020005074-07
Количество на модель
2
№
11
Название детали
Демпфер резиновый
Заводской номер
А-1020005074-08
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт 3,6х12,7 | 1/76691/01 | 4 | 4 | 1 | |||
| 2 | Болт М5-6gх20 | 1/09780/21 | 2 | 2 | 2 | |||
| 3 | Шайба пружинная 5 | 1/11954/70 | 2 | 2 | 3 | |||
| 4 | Шайба плоская 5,45х10х1 | 1/05193/01 | 2 | 2 | 4 | |||
| 5 | Корпус шторы | А-1020005072-01 | 1 | 1 | 5 | |||
| 6 | Направляющая правая | А-1020005072-02 | 1 | 1 | 6 | |||
| 7 | Направляющая левая | А-1020005072-03 | 1 | 1 | 7 | |||
| 8 | Кронштейн направляющей прямой | А-1020005072-04 | 1 | 1 | 8 | |||
| 9 | Кронштейн направляющей Т-образный | А-1020005072-05 | 1 | 1 | 9 | |||
| 10 | Шнур с наконечником и направляющим кронштейном | А-1020005074-06 | 1 | 1 | 10 | |||
| 11 | Скоба фиксирующая | А-1020005074-07 | 2 | 2 | 11 | |||
| 12 | Демпфер резиновый | А-1020005074-08 | 2 | 2 | 12 |
