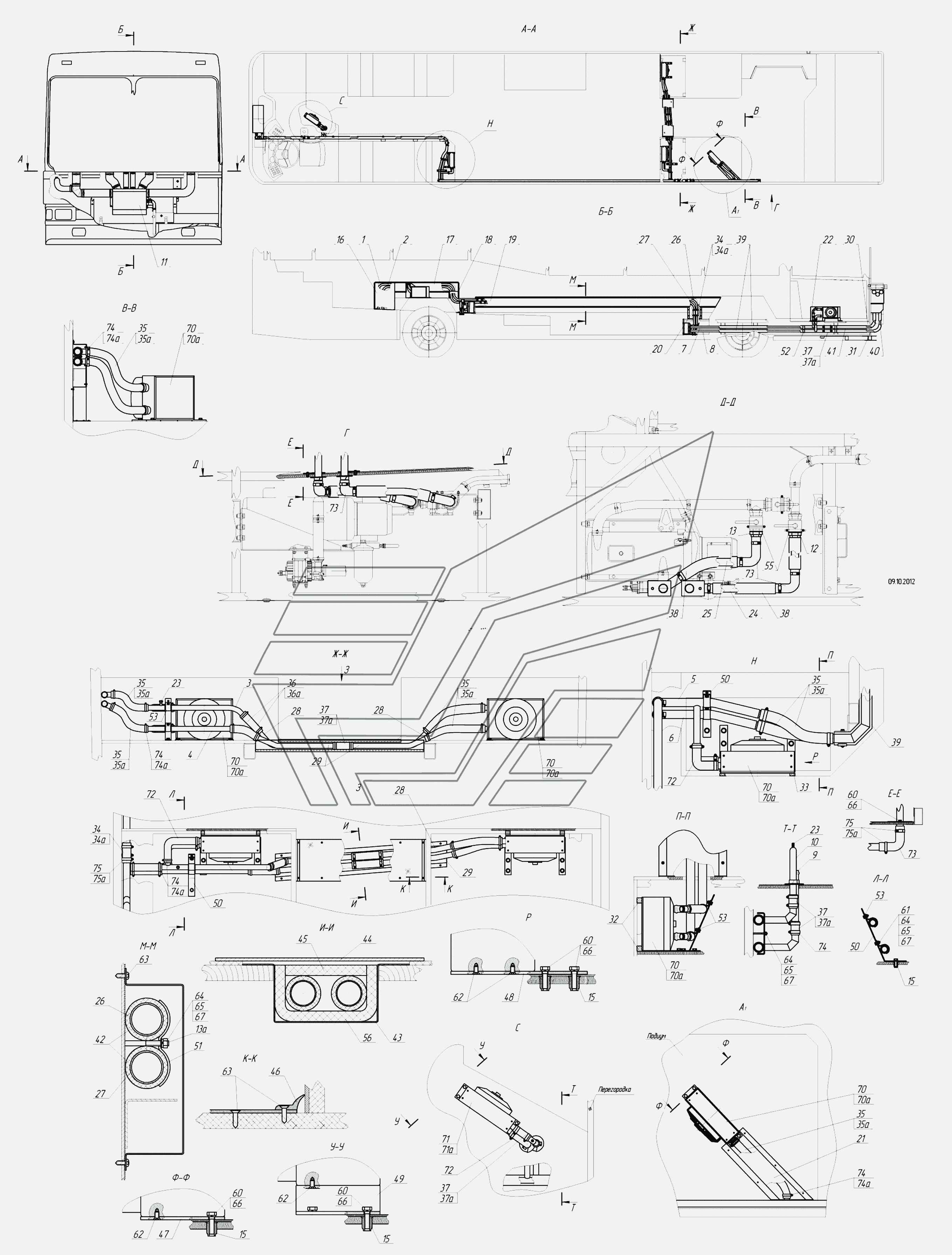

5299-30-8100001 - Установка системы отопления
100%
Название детали
Труба отводящая
Заводской номер
5299-30-32-8100022
Количество на модель
1
№
1
Название детали
Труба подводящая
Заводской номер
5299-30-32-8100024
Количество на модель
1
№
2
Название детали
Труба отводящая
Заводской номер
5299-22-8100143-05
Количество на модель
1
№
3
Название детали
Труба подводящая
Заводской номер
5299-22-8100145-05
Количество на модель
1
№
4
Название детали
Труба отводящая
Заводской номер
5299-22-8100015-05
Количество на модель
1
№
5
Название детали
Труба подводящая
Заводской номер
5299-22-8100016-05
Количество на модель
1
№
6
Название детали
Труба отводящая
Заводской номер
5299-30-32-8100027
Количество на модель
1
№
7
Название детали
Труба подводящая
Заводской номер
5299-30-32-8100028
Количество на модель
1
№
8
Название детали
Патрубок
Заводской номер
5299-30-32-8100031
Количество на модель
1
№
9
Название детали
Патрубок
Заводской номер
5299-30-32-8100032
Количество на модель
1
№
10
Название детали
Установка фронтального отопителя
Заводской номер
5299-30-8100160
Количество на модель
1
№
11
Название детали
Переходник
Заводской номер
5299-15-8100011
Количество на модель
1
№
12
Название детали
Переходник
Заводской номер
5299-30-32-8100072
Количество на модель
1
№
13
Название детали
Гайка-шуруп
Заводской номер
3964-7200087
Количество на модель
26
№
15
Название детали
Кожух
Заводской номер
5299-22-8100070-05
Количество на модель
1
№
16
Название детали
Кожух
Заводской номер
5299-22-8100068-05
Количество на модель
1
№
17
Название детали
Кожух
Заводской номер
5299-22-8100066-05
Количество на модель
1
№
18
Название детали
Кожух
Заводской номер
5299-22-8100067-05
Количество на модель
1
№
19
Название детали
Кожух
Заводской номер
5299-22-8100069-05
Количество на модель
1
№
20
Название детали
Кожух
Заводской номер
5299-22-8100065-05
Количество на модель
1
№
21
Название детали
Кожух
Заводской номер
5299-22-8100071-05
Количество на модель
1
№
22
Название детали
Клапан
Заводской номер
4951-8101072
Количество на модель
3
№
23
Название детали
Труба
Заводской номер
5299-22-8100085-10
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
5299-22-8100086
Количество на модель
1
№
25
Название детали
Труба
Заводской номер
5299-30-32-8100034
Количество на модель
1
№
26
Название детали
Труба
Заводской номер
5299-30-32-8100035
Количество на модель
1
№
27
Название детали
Труба отводящая
Заводской номер
5299-22-8100140-05
Количество на модель
2
№
28
Название детали
Труба подводящая
Заводской номер
5299-228100141-05
Количество на модель
2
№
29
Название детали
Труба
Заводской номер
5299-22-8100031-05
Количество на модель
1
№
30
Название детали
Труба подводящая
Заводской номер
5299-22-8100032-05
Количество на модель
1
№
31
Название детали
Пластина
Заводской номер
5299-15-8100051
Количество на модель
6
№
32
Название детали
Пластина
Заводской номер
5299-15-8100050
Количество на модель
6
№
33
Название детали
Рукав силиконовый
Заводской номер
5299-37-8100150
Количество на модель
4
№
34
Название детали
Рукав силиконовый
Заводской номер
5299-15-8100059
Количество на модель
8
№
35
Название детали
Рукав силиконовый
Заводской номер
5299-15-8100065
Количество на модель
2
№
36
Название детали
Рукав силиконовый
Заводской номер
5299-17-8100215
Количество на модель
7
№
37
Название детали
Термоизоляция
Заводской номер
5299-30-32-8100041
Количество на модель
2
№
38
Название детали
Термоизоляция
Заводской номер
5299-30-32-8100042
Количество на модель
2
№
39
Название детали
Термоизоляция
Заводской номер
5299-30-32-8100043
Количество на модель
1
№
40
Название детали
Термоизоляция
Заводской номер
5299-30-32-8100044
Количество на модель
1
№
41
Название детали
Рукав подкладка
Заводской номер
5299-08-8100211
Количество на модель
16
№
42
Название детали
Канал
Заводской номер
5299-22-8100147-05
Количество на модель
1
№
43
Название детали
Крышка канала
Заводской номер
5299-22-8100146-05
Количество на модель
1
№
44
Название детали
Пластина
Заводской номер
5299-22-8100149-05
Количество на модель
1
№
45
Название детали
Уголок
Заводской номер
5299-22-8100148-05
Количество на модель
2
№
46
Название детали
Пластина под отопитель
Заводской номер
5299-810158-10
Количество на модель
2
№
47
Название детали
Кронштейн
Заводской номер
5299-8100150-20
Количество на модель
6
№
48
Название детали
Кронштейн
Заводской номер
5299-22-8100072-05
Количество на модель
2
№
49
Название детали
Кронштейн
Заводской номер
5299-22-8100017-05
Количество на модель
2
№
50
Название детали
Хомут
Заводской номер
42112-810496
Количество на модель
6
№
51
Название детали
Скоба
Заводской номер
5299-37-8100125
Количество на модель
5
№
52
Название детали
Скоба
Заводской номер
6460-8609018-20
Количество на модель
4
№
53
Название детали
Болт М8-6gх16
Заводской номер
1/60432/21
Количество на модель
26
№
60
Название детали
Болт
Заводской номер
1/09021/21
Количество на модель
4
№
61
Название детали
Винт М6-6gх20
Заводской номер
1/33015/01
Количество на модель
20
№
62
Название детали
Винт самонарезающий
Заводской номер
1/76701/01
Количество на модель
87
№
63
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
15
№
64
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
15
№
65
Название детали
Шайба пружинная 8
Заводской номер
1/05166/70
Количество на модель
26
№
66
Название детали
Шайба плоская 6х12х1,5
Заводской номер
1/05194/01
Количество на модель
15
№
67
Название детали
Отопитель салонный
Заводской номер
АО306.242.251
Количество на модель
4
№
70
Название детали
Отопитель салонный
Заводской номер
АО305.241.251
Количество на модель
1
№
71
Название детали
Рукав угловой силиконовый
Заводской номер
5299-8181003
Количество на модель
5
№
72
Название детали
Рукав угловой силиконовый
Заводской номер
1001011052
Количество на модель
4
№
73
Название детали
Хомут червячный
Заводской номер
АВА26-38/12С7-W1
Количество на модель
44
№
74
Название детали
Хомут червячный
Заводской номер
АВА32-44/12С7W1
Количество на модель
16
№
75
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба отводящая | 5299-30-32-8100022 | 1 | 1 | 1 | |||
| 2 | Труба подводящая | 5299-30-32-8100024 | 1 | 1 | 2 | |||
| 3 | Труба отводящая | 5299-22-8100143-05 | 1 | 1 | 3 | |||
| 4 | Труба подводящая | 5299-22-8100145-05 | 1 | 1 | 4 | |||
| 5 | Труба отводящая | 5299-22-8100015-05 | 1 | 1 | 5 | |||
| 6 | Труба подводящая | 5299-22-8100016-05 | 1 | 1 | 6 | |||
| 7 | Труба отводящая | 5299-30-32-8100027 | 1 | 1 | 7 | |||
| 8 | Труба подводящая | 5299-30-32-8100028 | 1 | 1 | 8 | |||
| 9 | Патрубок | 5299-30-32-8100031 | 1 | 1 | 9 | |||
| 10 | Патрубок | 5299-30-32-8100032 | 1 | 1 | 10 | |||
| 11 | Установка фронтального отопителя | 5299-30-8100160 | 1 | 1 | 11 | |||
| 12 | Переходник | 5299-15-8100011 | 1 | 1 | 12 | |||
| 13 | Переходник | 5299-30-32-8100072 | 1 | 1 | 13 | |||
| 15 | Гайка-шуруп | 3964-7200087 | 26 | 26 | 15 | |||
| 16 | Кожух | 5299-22-8100070-05 | 1 | 1 | 16 | |||
| 17 | Кожух | 5299-22-8100068-05 | 1 | 1 | 17 | |||
| 18 | Кожух | 5299-22-8100066-05 | 1 | 1 | 18 | |||
| 19 | Кожух | 5299-22-8100067-05 | 1 | 1 | 19 | |||
| 20 | Кожух | 5299-22-8100069-05 | 1 | 1 | 20 | |||
| 21 | Кожух | 5299-22-8100065-05 | 1 | 1 | 21 | |||
| 22 | Кожух | 5299-22-8100071-05 | 1 | 1 | 22 | |||
| 23 | Клапан | 4951-8101072 | 3 | 3 | 23 | |||
| 24 | Труба | 5299-22-8100085-10 | 1 | 1 | 24 | |||
| 25 | Труба | 5299-22-8100086 | 1 | 1 | 25 | |||
| 26 | Труба | 5299-30-32-8100034 | 1 | 1 | 26 | |||
| 27 | Труба | 5299-30-32-8100035 | 1 | 1 | 27 | |||
| 28 | Труба отводящая | 5299-22-8100140-05 | 2 | 2 | 28 | |||
| 29 | Труба подводящая | 5299-228100141-05 | 2 | 2 | 29 | |||
| 30 | Труба | 5299-22-8100031-05 | 1 | 1 | 30 | |||
| 31 | Труба подводящая | 5299-22-8100032-05 | 1 | 1 | 31 | |||
| 32 | Пластина | 5299-15-8100051 | 6 | 6 | 32 | |||
| 33 | Пластина | 5299-15-8100050 | 6 | 6 | 33 | |||
| 34 | Рукав силиконовый | 5299-37-8100150 | 4 | 4 | 34 | |||
| 35 | Рукав силиконовый | 5299-15-8100059 | 8 | 8 | 35 | |||
| 36 | Рукав силиконовый | 5299-15-8100065 | 2 | 2 | 36 | |||
| 37 | Рукав силиконовый | 5299-17-8100215 | 7 | 7 | 37 | |||
| 38 | Термоизоляция | 5299-30-32-8100041 | 2 | 2 | 38 | |||
| 39 | Термоизоляция | 5299-30-32-8100042 | 2 | 2 | 39 | |||
| 40 | Термоизоляция | 5299-30-32-8100043 | 1 | 1 | 40 | |||
| 41 | Термоизоляция | 5299-30-32-8100044 | 1 | 1 | 41 | |||
| 42 | Рукав подкладка | 5299-08-8100211 | 16 | 16 | 42 | |||
| 43 | Канал | 5299-22-8100147-05 | 1 | 1 | 43 | |||
| 44 | Крышка канала | 5299-22-8100146-05 | 1 | 1 | 44 | |||
| 45 | Пластина | 5299-22-8100149-05 | 1 | 1 | 45 | |||
| 46 | Уголок | 5299-22-8100148-05 | 2 | 2 | 46 | |||
| 47 | Пластина под отопитель | 5299-810158-10 | 2 | 2 | 47 | |||
| 48 | Кронштейн | 5299-8100150-20 | 6 | 6 | 48 | |||
| 49 | Кронштейн | 5299-22-8100072-05 | 2 | 2 | 49 | |||
| 50 | Кронштейн | 5299-22-8100017-05 | 2 | 2 | 50 | |||
| 51 | Хомут | 42112-810496 | 6 | 6 | 51 | |||
| 52 | Скоба | 5299-37-8100125 | 5 | 5 | 52 | |||
| 53 | Скоба | 6460-8609018-20 | 4 | 4 | 53 | |||
| 60 | Болт М8-6gх16 | 1/60432/21 | 26 | 26 | 60 | |||
| 61 | Болт | 1/09021/21 | 4 | 4 | 61 | |||
| 62 | Винт М6-6gх20 | 1/33015/01 | 20 | 20 | 62 | |||
| 63 | Винт самонарезающий | 1/76701/01 | 87 | 87 | 63 | |||
| 64 | Гайка М6-6Н | 1/58962/11 | 15 | 15 | 64 | |||
| 65 | Шайба пружинная 6 | 1/05164/70 | 15 | 15 | 65 | |||
| 66 | Шайба пружинная 8 | 1/05166/70 | 26 | 26 | 66 | |||
| 67 | Шайба плоская 6х12х1,5 | 1/05194/01 | 15 | 15 | 67 | |||
| 70 | Отопитель салонный | АО306.242.251 | 4 | 4 | 70 | |||
| 71 | Отопитель салонный | АО305.241.251 | 1 | 1 | 71 | |||
| 72 | Рукав угловой силиконовый | 5299-8181003 | 5 | 5 | 72 | |||
| 73 | Рукав угловой силиконовый | 1001011052 | 4 | 4 | 73 | |||
| 74 | Хомут червячный | АВА26-38/12С7-W1 | 44 | 44 | 74 | |||
| 75 | Хомут червячный | АВА32-44/12С7W1 | 16 | 16 | 75 |
