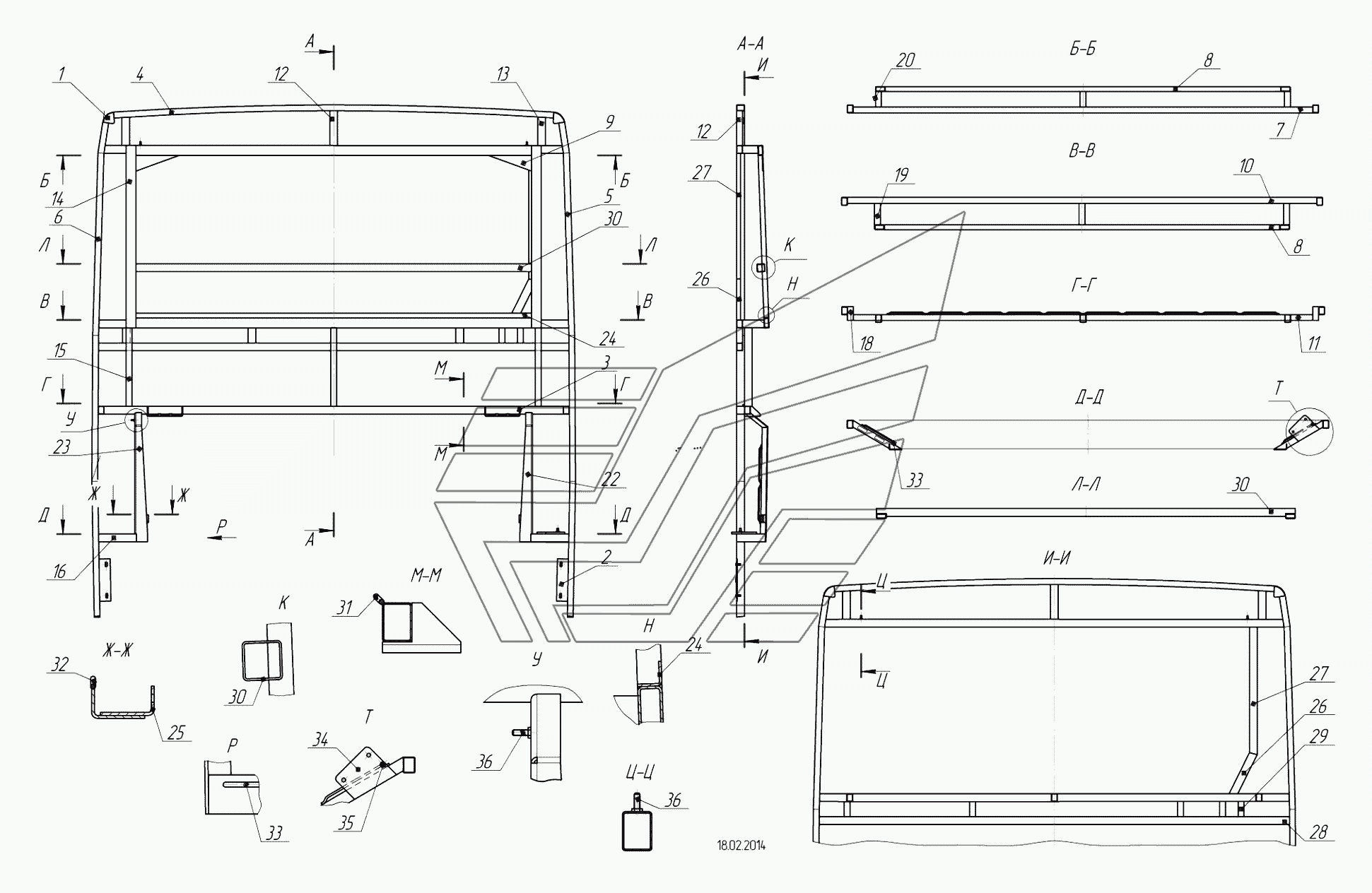

5299-372-5601010 – Каркас задка
100%
Название детали
Заглушка в сборе
Заводской номер
5299-372-5601007
Количество на модель
2
№
1
Название детали
Кронштейн в сборе
Заводской номер
5299-372-5601008
Количество на модель
2
№
2
Название детали
Кронштейн в сборе
Заводской номер
5299-372-5601009
Количество на модель
2
№
3
Название детали
Шпангоут передка
Заводской номер
5299-372-5601021
Количество на модель
1
№
4
Название детали
Стойка боковая
Заводской номер
5299-372-5601022
Количество на модель
1
№
5
Название детали
Стойка боковая
Заводской номер
5299-372-5601023
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
5299-372-5601024
Количество на модель
1
№
7
Название детали
Труба
Заводской номер
5299-372-5601025
Количество на модель
2
№
8
Название детали
Косынка
Заводской номер
5299-372-5600628
Количество на модель
2
№
9
Название детали
Труба
Заводской номер
5299-372-5601027
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
5299-372-5601028
Количество на модель
1
№
11
Название детали
Труба
Заводской номер
5299-372-5601029
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
5299-372-5601030
Количество на модель
2
№
13
Название детали
Стойка окна
Заводской номер
5299-372-5601031
Количество на модель
2
№
14
Название детали
Труба
Заводской номер
5299-372-5601032
Количество на модель
3
№
15
Название детали
Труба
Заводской номер
5299-372-5601033
Количество на модель
2
№
16
Название детали
Труба
Заводской номер
5299-372-5601035
Количество на модель
2
№
18
Название детали
Труба
Заводской номер
5299-372-5601036
Количество на модель
3
№
19
Название детали
Труба
Заводской номер
5299-372-5601037
Количество на модель
3
№
20
Название детали
Уголок
Заводской номер
5299-372-5601039
Количество на модель
1
№
22
Название детали
Уголок
Заводской номер
5299-372-5601040
Количество на модель
1
№
23
Название детали
Уголок
Заводской номер
5299-372-5601041
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
5299-5401515-04
Количество на модель
2
№
25
Название детали
Труба
Заводской номер
5299-372-5600634
Количество на модель
1
№
26
Название детали
Труба
Заводской номер
5299-372-5600635
Количество на модель
1
№
27
Название детали
Труба
Заводской номер
5299-372-5600605
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
5299-372-5600631
Количество на модель
5
№
29
Название детали
Труба
Заводской номер
5299-372-5600619-01
Количество на модель
1
№
30
Название детали
Пруток монтажный
Заводской номер
5299-3718430
Количество на модель
1
№
31
Название детали
Пруток монтажный
Заводской номер
5299-3718430-02
Количество на модель
2
№
32
Название детали
Пруток монтажный
Заводской номер
5299-3718430-01
Количество на модель
2
№
33
Название детали
Пластина под установку ГОА
Заводской номер
5299-102-8008043
Количество на модель
1
№
34
Название детали
Болт М8-6gх16
Заводской номер
1/60432/21
Количество на модель
1
№
35
Название детали
Болт ТЕМ6-6gх16
Заводской номер
1/09022/21
Количество на модель
3
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Заглушка в сборе | 5299-372-5601007 | 2 | 2 | 1 | |||
| 2 | Кронштейн в сборе | 5299-372-5601008 | 2 | 2 | 2 | |||
| 3 | Кронштейн в сборе | 5299-372-5601009 | 2 | 2 | 3 | |||
| 4 | Шпангоут передка | 5299-372-5601021 | 1 | 1 | 4 | |||
| 5 | Стойка боковая | 5299-372-5601022 | 1 | 1 | 5 | |||
| 6 | Стойка боковая | 5299-372-5601023 | 1 | 1 | 6 | |||
| 7 | Труба | 5299-372-5601024 | 1 | 1 | 7 | |||
| 8 | Труба | 5299-372-5601025 | 2 | 2 | 8 | |||
| 9 | Косынка | 5299-372-5600628 | 2 | 2 | 9 | |||
| 10 | Труба | 5299-372-5601027 | 1 | 1 | 10 | |||
| 11 | Труба | 5299-372-5601028 | 1 | 1 | 11 | |||
| 12 | Труба | 5299-372-5601029 | 1 | 1 | 12 | |||
| 13 | Труба | 5299-372-5601030 | 2 | 2 | 13 | |||
| 14 | Стойка окна | 5299-372-5601031 | 2 | 2 | 14 | |||
| 15 | Труба | 5299-372-5601032 | 3 | 3 | 15 | |||
| 16 | Труба | 5299-372-5601033 | 2 | 2 | 16 | |||
| 18 | Труба | 5299-372-5601035 | 2 | 2 | 18 | |||
| 19 | Труба | 5299-372-5601036 | 3 | 3 | 19 | |||
| 20 | Труба | 5299-372-5601037 | 3 | 3 | 20 | |||
| 22 | Уголок | 5299-372-5601039 | 1 | 1 | 22 | |||
| 23 | Уголок | 5299-372-5601040 | 1 | 1 | 23 | |||
| 24 | Уголок | 5299-372-5601041 | 1 | 1 | 24 | |||
| 25 | Кронштейн | 5299-5401515-04 | 2 | 2 | 25 | |||
| 26 | Труба | 5299-372-5600634 | 1 | 1 | 26 | |||
| 27 | Труба | 5299-372-5600635 | 1 | 1 | 27 | |||
| 28 | Труба | 5299-372-5600605 | 1 | 1 | 28 | |||
| 29 | Труба | 5299-372-5600631 | 5 | 5 | 29 | |||
| 30 | Труба | 5299-372-5600619-01 | 1 | 1 | 30 | |||
| 31 | Пруток монтажный | 5299-3718430 | 1 | 1 | 31 | |||
| 32 | Пруток монтажный | 5299-3718430-02 | 2 | 2 | 32 | |||
| 33 | Пруток монтажный | 5299-3718430-01 | 2 | 2 | 33 | |||
| 34 | Пластина под установку ГОА | 5299-102-8008043 | 1 | 1 | 34 | |||
| 35 | Болт М8-6gх16 | 1/60432/21 | 1 | 1 | 35 | |||
| 36 | Болт ТЕМ6-6gх16 | 1/09022/21 | 3 | 3 | 36 |
