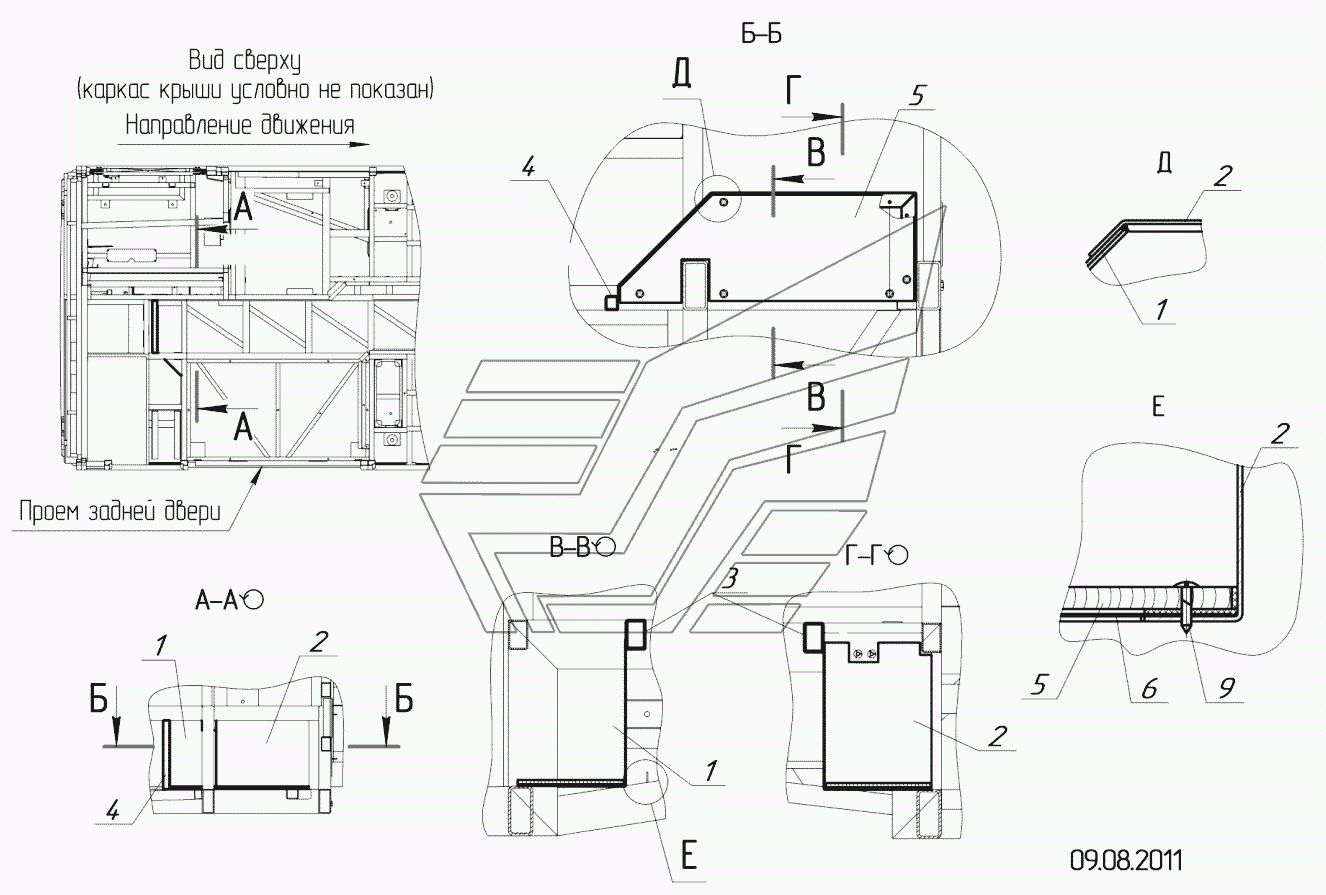

52994-5101590 – Установка каркаса отсека отопителя
100%
Название детали
Панель левая
Заводской номер
52994-5101336
Количество на модель
1
№
1
Название детали
Панель правая
Заводской номер
52994-5101337
Количество на модель
1
№
2
Название детали
Труба
Заводской номер
52994-5101328
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
52994-5101329
Количество на модель
1
№
4
Название детали
Панель
Заводской номер
52994-5101338
Количество на модель
1
№
5
Название детали
Панель нижняя
Заводской номер
52994-5101339
Количество на модель
1
№
6
Название детали
Винт
Заводской номер
1/76797/01
Количество на модель
7
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель левая | 52994-5101336 | 1 | 1 | 1 | |||
| 2 | Панель правая | 52994-5101337 | 1 | 1 | 2 | |||
| 3 | Труба | 52994-5101328 | 1 | 1 | 3 | |||
| 4 | Труба | 52994-5101329 | 1 | 1 | 4 | |||
| 5 | Панель | 52994-5101338 | 1 | 1 | 5 | |||
| 6 | Панель нижняя | 52994-5101339 | 1 | 1 | 6 | |||
| 9 | Винт | 1/76797/01 | 7 | 7 | 9 |
