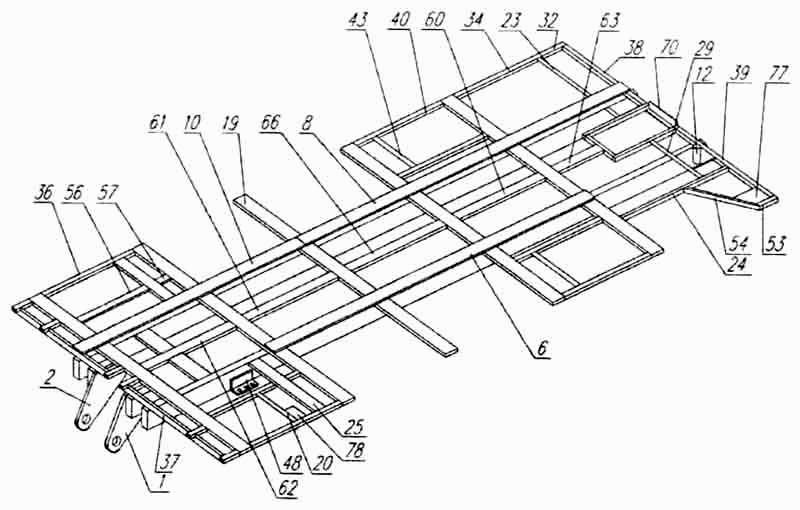

Каркас основания 4208-13-5101010-СБ
100%
Название детали
Кронштейн держателя запасного колеса правый
Заводской номер
42112-3105051
Количество на модель
1
№
1
Название детали
Кронштейн держателя запасного колеса левый
Заводской номер
42112-3105052
Количество на модель
1
№
2
Название детали
Поперечина
Заводской номер
4208-3105080
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
3964-5101767
Количество на модель
2
№
4
Название детали
Швеллер крепления сидений
Заводской номер
4208-13-6801010
Количество на модель
1
№
6
Название детали
Швеллер крепления сидений
Заводской номер
4208-13-6801020
Количество на модель
1
№
8
Название детали
Швеллер крепления сидений
Заводской номер
4208-13-6801030
Количество на модель
1
№
10
Название детали
Переходник
Заводской номер
42112-8106100
Количество на модель
1
№
12
Название детали
Скоба
Заводской номер
42112-3724193
Количество на модель
4
№
15
Название детали
Профиль
Заводской номер
42112-3724198
Количество на модель
4
№
16
Название детали
Труба
Заводской номер
4208-5101044
Количество на модель
2
№
18
Название детали
Труба
Заводской номер
4208-13-5101046
Количество на модель
4
№
19
Название детали
Уголок
Заводской номер
42112-5101050
Количество на модель
1
№
20
Название детали
Уголок
Заводской номер
4208-5101051
Количество на модель
2
№
21
Название детали
Труба
Заводской номер
4208-13-5101052
Количество на модель
2
№
22
Название детали
Труба
Заводской номер
4208-13-5101056
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
42112-5101057
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
4208-13-5101059
Количество на модель
2
№
25
Название детали
Уголок
Заводской номер
4208-13-5101051
Количество на модель
2
№
26
Название детали
Труба
Заводской номер
4208-5101062
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
4208-13-5101065
Количество на модель
1
№
29
Название детали
Труба
Заводской номер
4208-5101132
Количество на модель
9
№
32
Название детали
Уголок
Заводской номер
42112-5101161
Количество на модель
1
№
34
Название детали
Уголок
Заводской номер
4208-5101162
Количество на модель
2
№
36
Название детали
Уголок
Заводской номер
4208-13-5101163
Количество на модель
4
№
37
Название детали
Уголок
Заводской номер
4208-13-5101164
Количество на модель
1
№
38
Название детали
Уголок
Заводской номер
42112-5101166
Количество на модель
1
№
39
Название детали
Уголок
Заводской номер
4208-13-5101168
Количество на модель
4
№
40
Название детали
Угольник правый
Заводской номер
42112-5101168
Количество на модель
1
№
42
Название детали
Угольник левый
Заводской номер
42112-5101169
Количество на модель
1
№
43
Название детали
Уголок
Заводской номер
4208-13-5101174
Количество на модель
1
№
44
Название детали
Уголок
Заводской номер
4208-5101174
Количество на модель
2
№
45
Название детали
Уголок
Заводской номер
4208-5101176
Количество на модель
2
№
47
Название детали
Кронштейн
Заводской номер
4208-5101179
Количество на модель
2
№
48
Название детали
Заглушка
Заводской номер
4208-5101215
Количество на модель
4
№
50
Название детали
Косынка
Заводской номер
3964-5101550
Количество на модель
3
№
51
Название детали
Косынка
Заводской номер
4208-5101550
Количество на модель
18
№
52
Название детали
Труба
Заводской номер
42112-5101551
Количество на модель
1
№
53
Название детали
Труба
Заводской номер
42112-5101566
Количество на модель
1
№
54
Название детали
Труба
Заводской номер
4208-5101566
Количество на модель
2
№
56
Название детали
Труба
Заводской номер
4208-5101567
Количество на модель
2
№
57
Название детали
Швеллер
Заводской номер
4208-13-5101620
Количество на модель
1
№
60
Название детали
Швеллер
Заводской номер
4208-5101622
Количество на модель
2
№
61
Название детали
Швеллер
Заводской номер
4208-5101625
Количество на модель
1
№
62
Название детали
Труба
Заводской номер
4208-13-5101626
Количество на модель
1
№
63
Название детали
Швеллер
Заводской номер
42112-5101630
Количество на модель
3
№
64
Название детали
Швеллер
Заводской номер
42112-5101631
Количество на модель
2
№
65
Название детали
Швеллер
Заводской номер
4208-13-5101622
Количество на модель
1
№
66
Название детали
Угольник передний
Заводской номер
4960-5113112
Количество на модель
1
№
70
Название детали
Угольник задний
Заводской номер
4960-5113113
Количество на модель
1
№
71
Название детали
Угольник боковой
Заводской номер
4208-13-5113114
Количество на модель
2
№
72
Название детали
Пластина
Заводской номер
42112-6101630
Количество на модель
1
№
77
Название детали
Пластина
Заводской номер
42112-6106106
Количество на модель
1
№
78
Название детали
Шпилька
Заводской номер
4208-8101469
Количество на модель
3
№
79
Название детали
Планка брызговика
Заводской номер
4208-8404018
Количество на модель
2
№
82
Название детали
Болт приварной М6-6gх20
Заводской номер
1/41414/10
Количество на модель
4
№
85
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн держателя запасного колеса правый | 42112-3105051 | 1 | 1 | 1 | |||
| 2 | Кронштейн держателя запасного колеса левый | 42112-3105052 | 1 | 1 | 2 | |||
| 3 | Поперечина | 4208-3105080 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 3964-5101767 | 2 | 2 | 4 | |||
| 6 | Швеллер крепления сидений | 4208-13-6801010 | 1 | 1 | 6 | |||
| 8 | Швеллер крепления сидений | 4208-13-6801020 | 1 | 1 | 8 | |||
| 10 | Швеллер крепления сидений | 4208-13-6801030 | 1 | 1 | 10 | |||
| 12 | Переходник | 42112-8106100 | 1 | 1 | 12 | |||
| 15 | Скоба | 42112-3724193 | 4 | 4 | 15 | |||
| 16 | Профиль | 42112-3724198 | 4 | 4 | 16 | |||
| 18 | Труба | 4208-5101044 | 2 | 2 | 18 | |||
| 19 | Труба | 4208-13-5101046 | 4 | 4 | 19 | |||
| 20 | Уголок | 42112-5101050 | 1 | 1 | 20 | |||
| 21 | Уголок | 4208-5101051 | 2 | 2 | 21 | |||
| 22 | Труба | 4208-13-5101052 | 2 | 2 | 22 | |||
| 23 | Труба | 4208-13-5101056 | 1 | 1 | 23 | |||
| 24 | Труба | 42112-5101057 | 1 | 1 | 24 | |||
| 25 | Труба | 4208-13-5101059 | 2 | 2 | 25 | |||
| 26 | Уголок | 4208-13-5101051 | 2 | 2 | 26 | |||
| 28 | Труба | 4208-5101062 | 1 | 1 | 28 | |||
| 29 | Труба | 4208-13-5101065 | 1 | 1 | 29 | |||
| 32 | Труба | 4208-5101132 | 9 | 9 | 32 | |||
| 34 | Уголок | 42112-5101161 | 1 | 1 | 34 | |||
| 36 | Уголок | 4208-5101162 | 2 | 2 | 36 | |||
| 37 | Уголок | 4208-13-5101163 | 4 | 4 | 37 | |||
| 38 | Уголок | 4208-13-5101164 | 1 | 1 | 38 | |||
| 39 | Уголок | 42112-5101166 | 1 | 1 | 39 | |||
| 40 | Уголок | 4208-13-5101168 | 4 | 4 | 40 | |||
| 42 | Угольник правый | 42112-5101168 | 1 | 1 | 42 | |||
| 43 | Угольник левый | 42112-5101169 | 1 | 1 | 43 | |||
| 44 | Уголок | 4208-13-5101174 | 1 | 1 | 44 | |||
| 45 | Уголок | 4208-5101174 | 2 | 2 | 45 | |||
| 47 | Уголок | 4208-5101176 | 2 | 2 | 47 | |||
| 48 | Кронштейн | 4208-5101179 | 2 | 2 | 48 | |||
| 50 | Заглушка | 4208-5101215 | 4 | 4 | 50 | |||
| 51 | Косынка | 3964-5101550 | 3 | 3 | 51 | |||
| 52 | Косынка | 4208-5101550 | 18 | 18 | 52 | |||
| 53 | Труба | 42112-5101551 | 1 | 1 | 53 | |||
| 54 | Труба | 42112-5101566 | 1 | 1 | 54 | |||
| 56 | Труба | 4208-5101566 | 2 | 2 | 56 | |||
| 57 | Труба | 4208-5101567 | 2 | 2 | 57 | |||
| 60 | Швеллер | 4208-13-5101620 | 1 | 1 | 60 | |||
| 61 | Швеллер | 4208-5101622 | 2 | 2 | 61 | |||
| 62 | Швеллер | 4208-5101625 | 1 | 1 | 62 | |||
| 63 | Труба | 4208-13-5101626 | 1 | 1 | 63 | |||
| 64 | Швеллер | 42112-5101630 | 3 | 3 | 64 | |||
| 65 | Швеллер | 42112-5101631 | 2 | 2 | 65 | |||
| 66 | Швеллер | 4208-13-5101622 | 1 | 1 | 66 | |||
| 70 | Угольник передний | 4960-5113112 | 1 | 1 | 70 | |||
| 71 | Угольник задний | 4960-5113113 | 1 | 1 | 71 | |||
| 72 | Угольник боковой | 4208-13-5113114 | 2 | 2 | 72 | |||
| 77 | Пластина | 42112-6101630 | 1 | 1 | 77 | |||
| 78 | Пластина | 42112-6106106 | 1 | 1 | 78 | |||
| 79 | Шпилька | 4208-8101469 | 3 | 3 | 79 | |||
| 82 | Планка брызговика | 4208-8404018 | 2 | 2 | 82 | |||
| 85 | Болт приварной М6-6gх20 | 1/41414/10 | 4 | 4 | 85 |
