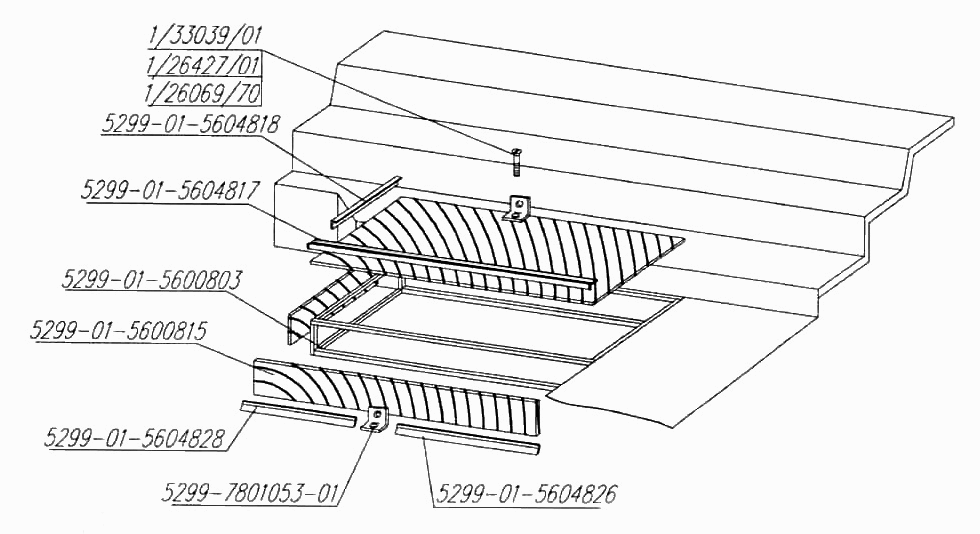

Установка съемной подножки
100%
Название детали
Ступенька в сборе
Заводской номер
5299-01-5600815
Количество на модель
1
№
Название детали
Каркас ступеньки
Заводской номер
5299-01-5600803СБ
Количество на модель
1
№
Название детали
Панель
Заводской номер
5299-01-5602805
Количество на модель
1
№
Название детали
Панель
Заводской номер
5299-01-5602807
Количество на модель
1
№
Название детали
Панель
Заводской номер
5299-01-5602809
Количество на модель
1
№
Название детали
Панель
Заводской номер
5299-01-5602811
Количество на модель
1
№
Название детали
Панель
Заводской номер
5299-01-5602813
Количество на модель
1
№
Название детали
Заклепка
Заводской номер
3964-5102541
Количество на модель
18
№
Название детали
Труба
Заводской номер
5299-01-5601804
Количество на модель
4
№
Название детали
Труба
Заводской номер
5299-01-5601805
Количество на модель
4
№
Название детали
Труба
Заводской номер
5299-01-5601806
Количество на модель
6
№
Название детали
Съемная ступенька в сборе
Заводской номер
5299-01-5600830СБ
Количество на модель
1
№
Название детали
Гайка-шуруп
Заводской номер
3964-7200087
Количество на модель
3
№
Название детали
Шайба коническая зубчатая
Заводской номер
1/26069/70
Количество на модель
3
№
Название детали
Винт
Заводской номер
1/76705/01
Количество на модель
24
№
Название детали
Кронштейн
Заводской номер
5299-7801053-01
Количество на модель
3
№
Название детали
Профиль
Заводской номер
5299-01-5604817
Количество на модель
1
№
Название детали
Профиль
Заводской номер
5299-01-5604818
Количество на модель
1
№
Название детали
Профиль
Заводской номер
5299-01-5604819
Количество на модель
1
№
Название детали
Профиль
Заводской номер
5299-01-5604820
Количество на модель
1
№
Название детали
Профиль
Заводской номер
5299-01-5604824
Количество на модель
1
№
Название детали
Профиль
Заводской номер
5299-01-5604825
Количество на модель
1
№
Название детали
Профиль
Заводской номер
5299-01-5604826
Количество на модель
1
№
Название детали
Профиль
Заводской номер
5299-01-5604827
Количество на модель
1
№
Название детали
Профиль
Заводской номер
5299-01-5604828
Количество на модель
1
№
Название детали
Профиль
Заводской номер
5299-01-5604829
Количество на модель
1
№
Название детали
Винт М8-6gх30
Заводской номер
1/33039/01
Количество на модель
3
№
Название детали
Шайба коническая зубчатая
Заводской номер
126069/70
Количество на модель
3
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ступенька в сборе | 5299-01-5600815 | 1 | 1 | |||||
| Каркас ступеньки | 5299-01-5600803СБ | 1 | 1 | |||||
| Панель | 5299-01-5602805 | 1 | 1 | |||||
| Панель | 5299-01-5602807 | 1 | 1 | |||||
| Панель | 5299-01-5602809 | 1 | 1 | |||||
| Панель | 5299-01-5602811 | 1 | 1 | |||||
| Панель | 5299-01-5602813 | 1 | 1 | |||||
| Заклепка | 3964-5102541 | 18 | 18 | |||||
| Труба | 5299-01-5601804 | 4 | 4 | |||||
| Труба | 5299-01-5601805 | 4 | 4 | |||||
| Труба | 5299-01-5601806 | 6 | 6 | |||||
| Съемная ступенька в сборе | 5299-01-5600830СБ | 1 | 1 | |||||
| Гайка-шуруп | 3964-7200087 | 3 | 3 | |||||
| Шайба коническая зубчатая | 1/26069/70 | 3 | 3 | |||||
| Винт | 1/76705/01 | 24 | 24 | |||||
| Кронштейн | 5299-7801053-01 | 3 | 3 | |||||
| Профиль | 5299-01-5604817 | 1 | 1 | |||||
| Профиль | 5299-01-5604818 | 1 | 1 | |||||
| Профиль | 5299-01-5604819 | 1 | 1 | |||||
| Профиль | 5299-01-5604820 | 1 | 1 | |||||
| Профиль | 5299-01-5604824 | 1 | 1 | |||||
| Профиль | 5299-01-5604825 | 1 | 1 | |||||
| Профиль | 5299-01-5604826 | 1 | 1 | |||||
| Профиль | 5299-01-5604827 | 1 | 1 | |||||
| Профиль | 5299-01-5604828 | 1 | 1 | |||||
| Профиль | 5299-01-5604829 | 1 | 1 | |||||
| Винт М8-6gх30 | 1/33039/01 | 3 | 3 | |||||
| Шайба коническая зубчатая | 126069/70 | 3 | 3 |
