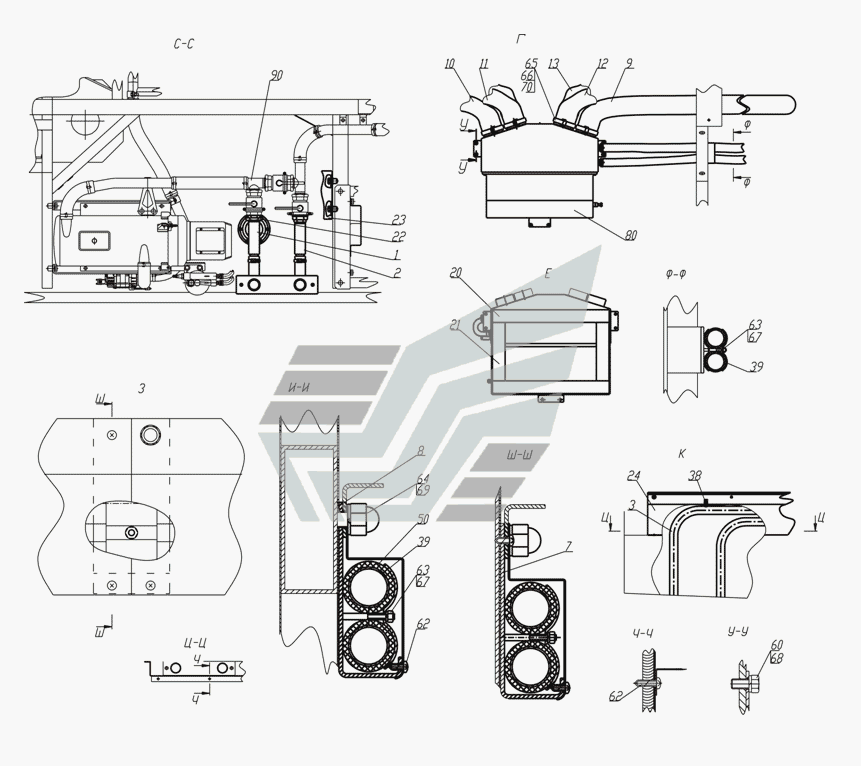

Отопление
100%
Название детали
Демпфер
Заводской номер
5299-8100010СБ
Количество на модель
1
№
1
Название детали
Переходник
Заводской номер
5299-8100020СБ
Количество на модель
1
№
2
Название детали
Трубы левой боковины
Заводской номер
5299-01-8100030СБ
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
5299-08-8100120СБ
Количество на модель
4
№
7
Название детали
Кронштейн
Заводской номер
5299-08-8100130СБ
Количество на модель
14
№
8
Название детали
Воздуховод
Заводской номер
5299-08-8100160СБ
Количество на модель
1
№
9
Название детали
Воздуховод
Заводской номер
5299-08-8100160-01СБ
Количество на модель
1
№
10
Название детали
Воздуховод
Заводской номер
5299-08-8100160-02СБ
Количество на модель
1
№
11
Название детали
Воздуховод
Заводской номер
5299-08-8100160-03СБ
Количество на модель
1
№
12
Название детали
Воздуховод
Заводской номер
5299-08-8100160-04СБ
Количество на модель
2
№
13
Название детали
Пластина
Заводской номер
5299-08-8100197
Количество на модель
2
№
20
Название детали
Пластина
Заводской номер
5299-08-8100198
Количество на модель
2
№
21
Название детали
Контргайка
Заводской номер
5299-8100119
Количество на модель
1
№
22
Название детали
Кронштейн
Заводской номер
5299-8100120
Количество на модель
1
№
23
Название детали
Кожух
Заводской номер
5299-01-8100060
Количество на модель
1
№
24
Название детали
Клапан
Заводской номер
4951-8101072
Количество на модель
4
№
38
Название детали
Хомут
Заводской номер
42112-8120496
Количество на модель
26
№
39
Название детали
Рукав подкладка
Заводской номер
5299-08-8100211
Количество на модель
18
№
50
Название детали
Болт М8-6gх16
Заводской номер
1/60432/21
Количество на модель
24
№
60
Название детали
Винт самонарезающий
Заводской номер
1/76701/01
Количество на модель
63
№
62
Название детали
Гайка М5-6Н
Заводской номер
1/58964/11
Количество на модель
28
№
63
Название детали
Гайка колпачковая
Заводской номер
1/40549/11
Количество на модель
8
№
64
Название детали
Лента
Заводской номер
1/02285/01
Количество на модель
12
№
65
Название детали
Шайба пружинная 5
Заводской номер
1/11954/70
Количество на модель
25
№
67
Название детали
Шайба пружинная 8
Заводской номер
1/05166/70
Количество на модель
24
№
68
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
8
№
69
Название детали
Шплинт
Заводской номер
1/02929/11
Количество на модель
12
№
70
Название детали
Отопитель фронтальный
Заводской номер
А2-21.243.252.314
Количество на модель
1
№
80
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Демпфер | 5299-8100010СБ | 1 | 1 | 1 | |||
| 2 | Переходник | 5299-8100020СБ | 1 | 1 | 2 | |||
| 3 | Трубы левой боковины | 5299-01-8100030СБ | 1 | 1 | 3 | |||
| 7 | Кронштейн | 5299-08-8100120СБ | 4 | 4 | 7 | |||
| 8 | Кронштейн | 5299-08-8100130СБ | 14 | 14 | 8 | |||
| 9 | Воздуховод | 5299-08-8100160СБ | 1 | 1 | 9 | |||
| 10 | Воздуховод | 5299-08-8100160-01СБ | 1 | 1 | 10 | |||
| 11 | Воздуховод | 5299-08-8100160-02СБ | 1 | 1 | 11 | |||
| 12 | Воздуховод | 5299-08-8100160-03СБ | 1 | 1 | 12 | |||
| 13 | Воздуховод | 5299-08-8100160-04СБ | 2 | 2 | 13 | |||
| 20 | Пластина | 5299-08-8100197 | 2 | 2 | 20 | |||
| 21 | Пластина | 5299-08-8100198 | 2 | 2 | 21 | |||
| 22 | Контргайка | 5299-8100119 | 1 | 1 | 22 | |||
| 23 | Кронштейн | 5299-8100120 | 1 | 1 | 23 | |||
| 24 | Кожух | 5299-01-8100060 | 1 | 1 | 24 | |||
| 38 | Клапан | 4951-8101072 | 4 | 4 | 38 | |||
| 39 | Хомут | 42112-8120496 | 26 | 26 | 39 | |||
| 50 | Рукав подкладка | 5299-08-8100211 | 18 | 18 | 50 | |||
| 60 | Болт М8-6gх16 | 1/60432/21 | 24 | 24 | 60 | |||
| 62 | Винт самонарезающий | 1/76701/01 | 63 | 63 | 62 | |||
| 63 | Гайка М5-6Н | 1/58964/11 | 28 | 28 | 63 | |||
| 64 | Гайка колпачковая | 1/40549/11 | 8 | 8 | 64 | |||
| 65 | Лента | 1/02285/01 | 12 | 12 | 65 | |||
| 67 | Шайба пружинная 5 | 1/11954/70 | 25 | 25 | 67 | |||
| 68 | Шайба пружинная 8 | 1/05166/70 | 24 | 24 | 68 | |||
| 69 | Шайба пружинная 8 | 1/05168/70 | 8 | 8 | 69 | |||
| 70 | Шплинт | 1/02929/11 | 12 | 12 | 70 | |||
| 80 | Отопитель фронтальный | А2-21.243.252.314 | 1 | 1 | 80 |
