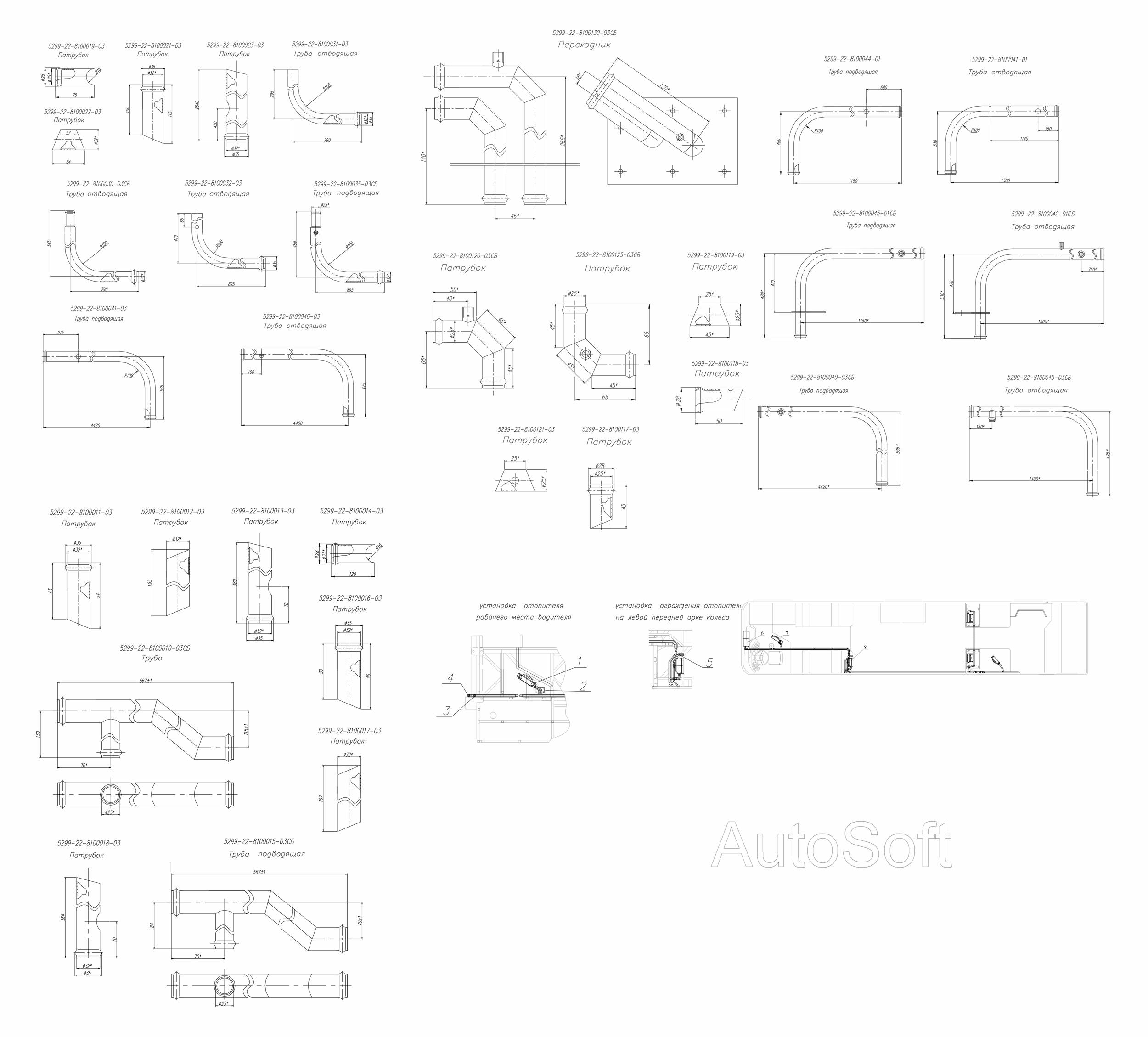

Общий вид системы отопления
100%
Название детали
Труба отводящая
Заводской номер
5299-22-8100032-03
Количество на модель
№
Название детали
Труба подводящая
Заводской номер
5299-22-8100040-03СБ
Количество на модель
№
Название детали
Труба подводящая
Заводской номер
5299-22-8100045-03СБ
Количество на модель
№
Название детали
Переходник
Заводской номер
5299-22-8100130-03СБ
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100120-03СБ
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100125-03СБ
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100119-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100118-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100121-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100117-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100019-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100021-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100023-03
Количество на модель
№
Название детали
Труба отводящая
Заводской номер
5299-22-8100031-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100022-03
Количество на модель
№
Название детали
Труба подводящая
Заводской номер
5299-22-8100041-03
Количество на модель
№
Название детали
Труба отводящая
Заводской номер
5299-22-8100046-03
Количество на модель
№
Название детали
Труба подводящая
Заводской номер
5299-22-8100035-03СБ
Количество на модель
№
Название детали
Труба подводящая
Заводской номер
5299-22-8100042-01СБ
Количество на модель
№
Название детали
Труба подводящая
Заводской номер
5299-22-8100045-01СБ
Количество на модель
№
Название детали
Труба подводящая
Заводской номер
5299-22-8100041-01
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100011-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100012-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100013-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100014-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100017-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100018-03
Количество на модель
№
Название детали
Патрубок
Заводской номер
5299-22-8100016-03
Количество на модель
№
Название детали
Труба
Заводской номер
5299-22-8100010-03СБ
Количество на модель
№
Название детали
Труба подводящая
Заводской номер
5299-22-8100015-03СБ
Количество на модель
№
Название детали
Труба подводящая
Заводской номер
5299-22-8100044-01
Количество на модель
№
Название детали
Кронштейн
Заводской номер
5299-22-8100072-03
Количество на модель
2
№
1
Название детали
Кожух
Заводской номер
5299-22-8100071-03
Количество на модель
1
№
2
Название детали
Труба подводящая
Заводской номер
5299-22-8100035-03
Количество на модель
1
№
3
Название детали
Труба отводящая
Заводской номер
5299-22-8100030-03
Количество на модель
1
№
4
Название детали
Ограждение отопителя
Заводской номер
5299-22-8100075-04
Количество на модель
1
№
5
Название детали
Фронтальный отопитель
Заводской номер
Фронтальный отопитель
Количество на модель
1
№
6
Название детали
Салонный отопитель
Заводской номер
Салонный отопитель
Количество на модель
1
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Труба отводящая | 5299-22-8100032-03 | |||||||
| Труба подводящая | 5299-22-8100040-03СБ | |||||||
| Труба подводящая | 5299-22-8100045-03СБ | |||||||
| Переходник | 5299-22-8100130-03СБ | |||||||
| Патрубок | 5299-22-8100120-03СБ | |||||||
| Патрубок | 5299-22-8100125-03СБ | |||||||
| Патрубок | 5299-22-8100119-03 | |||||||
| Патрубок | 5299-22-8100118-03 | |||||||
| Патрубок | 5299-22-8100121-03 | |||||||
| Патрубок | 5299-22-8100117-03 | |||||||
| Патрубок | 5299-22-8100019-03 | |||||||
| Патрубок | 5299-22-8100021-03 | |||||||
| Патрубок | 5299-22-8100023-03 | |||||||
| Труба отводящая | 5299-22-8100031-03 | |||||||
| Патрубок | 5299-22-8100022-03 | |||||||
| Труба подводящая | 5299-22-8100041-03 | |||||||
| Труба отводящая | 5299-22-8100046-03 | |||||||
| Труба подводящая | 5299-22-8100035-03СБ | |||||||
| Труба подводящая | 5299-22-8100042-01СБ | |||||||
| Труба подводящая | 5299-22-8100045-01СБ | |||||||
| Труба подводящая | 5299-22-8100041-01 | |||||||
| Патрубок | 5299-22-8100011-03 | |||||||
| Патрубок | 5299-22-8100012-03 | |||||||
| Патрубок | 5299-22-8100013-03 | |||||||
| Патрубок | 5299-22-8100014-03 | |||||||
| Патрубок | 5299-22-8100017-03 | |||||||
| Патрубок | 5299-22-8100018-03 | |||||||
| Патрубок | 5299-22-8100016-03 | |||||||
| Труба | 5299-22-8100010-03СБ | |||||||
| Труба подводящая | 5299-22-8100015-03СБ | |||||||
| Труба подводящая | 5299-22-8100044-01 | |||||||
| 1 | Кронштейн | 5299-22-8100072-03 | 2 | 2 | 1 | |||
| 2 | Кожух | 5299-22-8100071-03 | 1 | 1 | 2 | |||
| 3 | Труба подводящая | 5299-22-8100035-03 | 1 | 1 | 3 | |||
| 4 | Труба отводящая | 5299-22-8100030-03 | 1 | 1 | 4 | |||
| 5 | Ограждение отопителя | 5299-22-8100075-04 | 1 | 1 | 5 | |||
| 6 | Фронтальный отопитель | Фронтальный отопитель | 1 | 1 | 6 | |||
| 7 | Салонный отопитель | Салонный отопитель | 1 | 1 | 7 |
