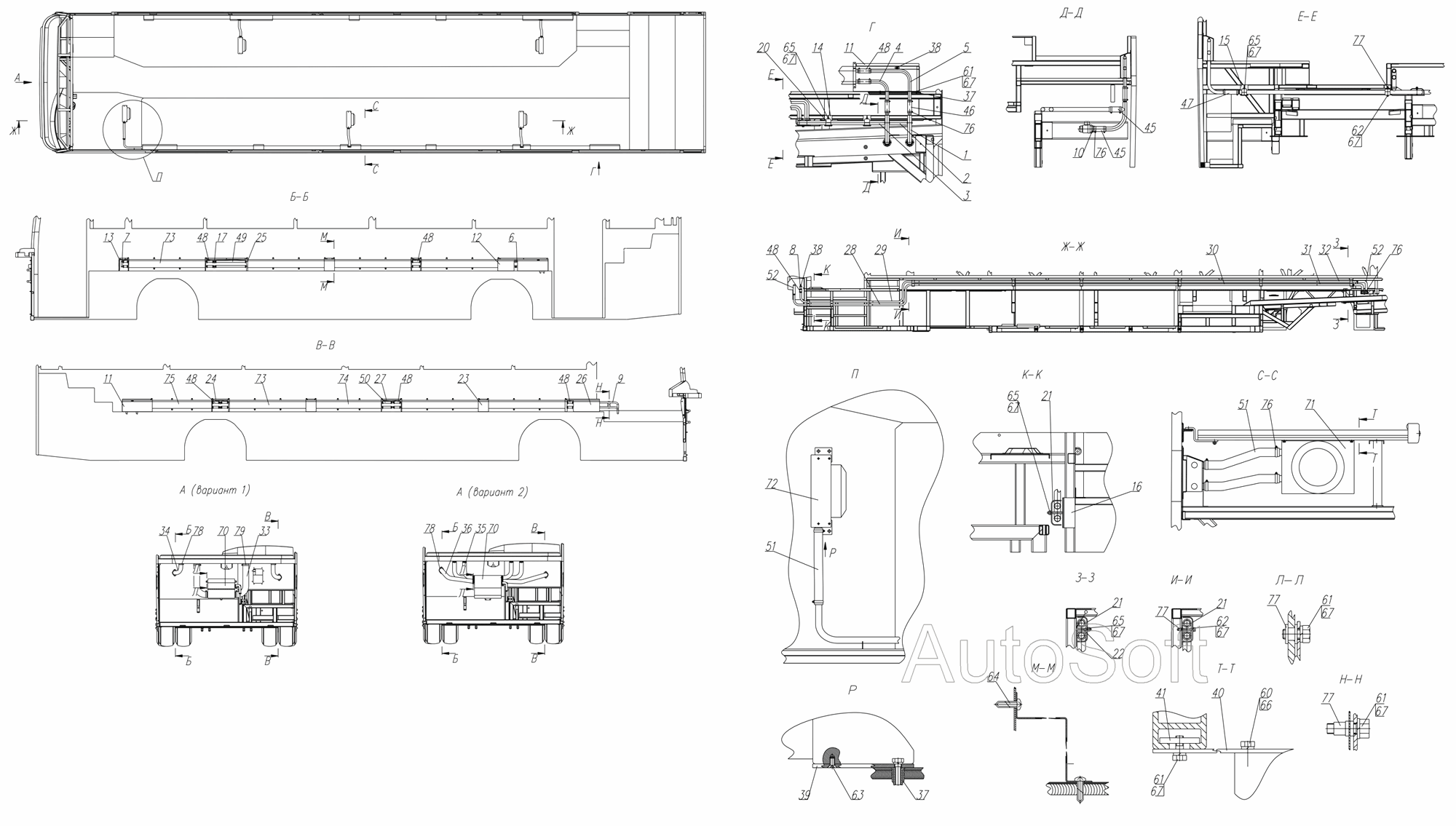

Система отопления
100%
Название детали
Труба подводящая
Заводской номер
5299-37-8100025СБ
Количество на модель
2
№
1
Название детали
Труба подводящая
Заводской номер
5299-37-8100036СБ
Количество на модель
1
№
2
Название детали
Труба подводящая
Заводской номер
5299-37-8100035СБ
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
5299-37-8100045СБ
Количество на модель
1
№
4
Название детали
Труба
Заводской номер
5299-37-8100046СБ
Количество на модель
1
№
5
Название детали
Труба перехода
Заводской номер
5299-37-8100055СБ
Количество на модель
1
№
6
Название детали
Патрубок
Заводской номер
5299-37-8100063СБ
Количество на модель
1
№
7
Название детали
Патрубок
Заводской номер
5299-37-8100071СБ
Количество на модель
1
№
8
Название детали
Труба перехода
Заводской номер
5299-37-8100081СБ
Количество на модель
1
№
9
Название детали
Переходник
Заводской номер
5299-37-8100092СБ
Количество на модель
2
№
10
Название детали
Кожух
Заводской номер
5299-37-8100102СБ
Количество на модель
1
№
11
Название детали
Кожух
Заводской номер
5299-37-8100111СБ
Количество на модель
1
№
12
Название детали
Кожух
Заводской номер
5299-37-8100116СБ
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
5299-37-8100133СБ
Количество на модель
2
№
14
Название детали
Кронштейн
Заводской номер
5299-37-8100138СБ
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
5299-37-8100141СБ
Количество на модель
1
№
16
Название детали
Тройник
Заводской номер
5299-08-8100140-50СБ
Количество на модель
6
№
17
Название детали
Скоба
Заводской номер
5299-37-8100126
Количество на модель
4
№
20
Название детали
Скоба
Заводской номер
5299-37-8100125
Количество на модель
8
№
21
Название детали
Шпилька
Заводской номер
5299-37-8100134
Количество на модель
6
№
22
Название детали
Кожух
Заводской номер
5299-37-8100121
Количество на модель
4
№
23
Название детали
Кожух
Заводской номер
5299-37-8100124
Количество на модель
1
№
24
Название детали
Кожух
Заводской номер
5299-37-8100122
Количество на модель
1
№
25
Название детали
Кожух
Заводской номер
5299-37-8100120
Количество на модель
1
№
26
Название детали
Кожух
Заводской номер
5299-37-8100123
Количество на модель
1
№
27
Название детали
Труба подающая
Заводской номер
5299-37-8100010
Количество на модель
1
№
28
Название детали
Труба отводящая
Заводской номер
5299-37-8100011
Количество на модель
1
№
29
Название детали
Труба
Заводской номер
5299-37-8100012
Количество на модель
2
№
30
Название детали
Патрубок
Заводской номер
5299-37-8100013
Количество на модель
1
№
31
Название детали
Патрубок
Заводской номер
5299-37-8100014
Количество на модель
1
№
32
Название детали
Шланг обогрева стекла
Заводской номер
5299-08-8100166-01
Количество на модель
2
№
33
Название детали
Шланг обогрева стекла
Заводской номер
5299-08-8100222
Количество на модель
2
№
34
Название детали
Шланг обогрева стекла
Заводской номер
5299-08-8100221
Количество на модель
2
№
35
Название детали
Шланг обогрева стекла
Заводской номер
5299-08-8100220
Количество на модель
4
№
36
Название детали
Гайка-шуруп
Заводской номер
3964-7200087
Количество на модель
8
№
37
Название детали
Клапан
Заводской номер
4951-8101072
Количество на модель
3
№
38
Название детали
Пластина под отопитель
Заводской номер
5299-8101358-10
Количество на модель
2
№
39
Название детали
Пластина под отопитель
Заводской номер
5299-01-8120130
Количество на модель
8
№
40
Название детали
Пластина
Заводской номер
5299-01-8120131
Количество на модель
16
№
41
Название детали
Рукав силиконовый
Заводской номер
5299-37-8100150
Количество на модель
4
№
45
Название детали
Рукав силиконовый
Заводской номер
5299-37-8100151
Количество на модель
2
№
46
Название детали
Рукав силиконовый
Заводской номер
5299-37-8100152
Количество на модель
2
№
47
Название детали
Рукав силиконовый
Заводской номер
5299-37-8100153
Количество на модель
26
№
48
Название детали
Рукав силиконовый
Заводской номер
5299-37-8100154
Количество на модель
2
№
49
Название детали
Рукав силиконовый
Заводской номер
5299-37-8100155
Количество на модель
2
№
50
Название детали
Рукав силиконовый
Заводской номер
5299-37-8100156
Количество на модель
10
№
51
Название детали
Рукав угловой силиконовый
Заводской номер
5299-8181003
Количество на модель
3
№
52
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
27
№
61
Название детали
Болт М8х75
Заводской номер
1/60447/21
Количество на модель
2
№
62
Название детали
Винт самонарезающий
Заводской номер
1/76701/01
Количество на модель
136
№
64
Название детали
Отопитель фронтальный
Заводской номер
А2-11.243.252.3112
Количество на модель
1
№
70
Название детали
Отопитель фронтальный
Заводской номер
ДМ-9508.131.010
Количество на модель
1
№
70
Название детали
Отопитель салонный
Заводской номер
А1-306.242.160
Количество на модель
4
№
71
Название детали
Отопитель салонный
Заводской номер
А1-305.241.251
Количество на модель
1
№
72
Название детали
Конвектор
Заводской номер
КН100.02.100.000-10
Количество на модель
7
№
73
Название детали
Конвектор
Заводской номер
КН100.02.100.000-08
Количество на модель
1
№
74
Название детали
Конвектор
Заводской номер
КН100.02.100.000-07
Количество на модель
1
№
75
Название детали
Хомут червячный 32-50
Заводской номер
Хомут червячный 32-50
Количество на модель
102
№
76
Название детали
Заклепочная гайка М8х1,25
Заводской номер
Заклепочная гайка М8х1,25
Количество на модель
4
№
77
Название детали
Хомут червячный 50-70
Заводской номер
Хомут червячный 50-70
Количество на модель
4
№
78
Название детали
Хомут червячный 90-110
Заводской номер
Хомут червячный 90-110
Количество на модель
4
№
79
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба подводящая | 5299-37-8100025СБ | 2 | 2 | 1 | |||
| 2 | Труба подводящая | 5299-37-8100036СБ | 1 | 1 | 2 | |||
| 3 | Труба подводящая | 5299-37-8100035СБ | 1 | 1 | 3 | |||
| 4 | Труба | 5299-37-8100045СБ | 1 | 1 | 4 | |||
| 5 | Труба | 5299-37-8100046СБ | 1 | 1 | 5 | |||
| 6 | Труба перехода | 5299-37-8100055СБ | 1 | 1 | 6 | |||
| 7 | Патрубок | 5299-37-8100063СБ | 1 | 1 | 7 | |||
| 8 | Патрубок | 5299-37-8100071СБ | 1 | 1 | 8 | |||
| 9 | Труба перехода | 5299-37-8100081СБ | 1 | 1 | 9 | |||
| 10 | Переходник | 5299-37-8100092СБ | 2 | 2 | 10 | |||
| 11 | Кожух | 5299-37-8100102СБ | 1 | 1 | 11 | |||
| 12 | Кожух | 5299-37-8100111СБ | 1 | 1 | 12 | |||
| 13 | Кожух | 5299-37-8100116СБ | 1 | 1 | 13 | |||
| 14 | Кронштейн | 5299-37-8100133СБ | 2 | 2 | 14 | |||
| 15 | Кронштейн | 5299-37-8100138СБ | 1 | 1 | 15 | |||
| 16 | Кронштейн | 5299-37-8100141СБ | 1 | 1 | 16 | |||
| 17 | Тройник | 5299-08-8100140-50СБ | 6 | 6 | 17 | |||
| 20 | Скоба | 5299-37-8100126 | 4 | 4 | 20 | |||
| 21 | Скоба | 5299-37-8100125 | 8 | 8 | 21 | |||
| 22 | Шпилька | 5299-37-8100134 | 6 | 6 | 22 | |||
| 23 | Кожух | 5299-37-8100121 | 4 | 4 | 23 | |||
| 24 | Кожух | 5299-37-8100124 | 1 | 1 | 24 | |||
| 25 | Кожух | 5299-37-8100122 | 1 | 1 | 25 | |||
| 26 | Кожух | 5299-37-8100120 | 1 | 1 | 26 | |||
| 27 | Кожух | 5299-37-8100123 | 1 | 1 | 27 | |||
| 28 | Труба подающая | 5299-37-8100010 | 1 | 1 | 28 | |||
| 29 | Труба отводящая | 5299-37-8100011 | 1 | 1 | 29 | |||
| 30 | Труба | 5299-37-8100012 | 2 | 2 | 30 | |||
| 31 | Патрубок | 5299-37-8100013 | 1 | 1 | 31 | |||
| 32 | Патрубок | 5299-37-8100014 | 1 | 1 | 32 | |||
| 33 | Шланг обогрева стекла | 5299-08-8100166-01 | 2 | 2 | 33 | |||
| 34 | Шланг обогрева стекла | 5299-08-8100222 | 2 | 2 | 34 | |||
| 35 | Шланг обогрева стекла | 5299-08-8100221 | 2 | 2 | 35 | |||
| 36 | Шланг обогрева стекла | 5299-08-8100220 | 4 | 4 | 36 | |||
| 37 | Гайка-шуруп | 3964-7200087 | 8 | 8 | 37 | |||
| 38 | Клапан | 4951-8101072 | 3 | 3 | 38 | |||
| 39 | Пластина под отопитель | 5299-8101358-10 | 2 | 2 | 39 | |||
| 40 | Пластина под отопитель | 5299-01-8120130 | 8 | 8 | 40 | |||
| 41 | Пластина | 5299-01-8120131 | 16 | 16 | 41 | |||
| 45 | Рукав силиконовый | 5299-37-8100150 | 4 | 4 | 45 | |||
| 46 | Рукав силиконовый | 5299-37-8100151 | 2 | 2 | 46 | |||
| 47 | Рукав силиконовый | 5299-37-8100152 | 2 | 2 | 47 | |||
| 48 | Рукав силиконовый | 5299-37-8100153 | 26 | 26 | 48 | |||
| 49 | Рукав силиконовый | 5299-37-8100154 | 2 | 2 | 49 | |||
| 50 | Рукав силиконовый | 5299-37-8100155 | 2 | 2 | 50 | |||
| 51 | Рукав силиконовый | 5299-37-8100156 | 10 | 10 | 51 | |||
| 52 | Рукав угловой силиконовый | 5299-8181003 | 3 | 3 | 52 | |||
| 61 | Болт М8-6gх20 | 1/60434/21 | 27 | 27 | 61 | |||
| 62 | Болт М8х75 | 1/60447/21 | 2 | 2 | 62 | |||
| 64 | Винт самонарезающий | 1/76701/01 | 136 | 136 | 64 | |||
| 70 | Отопитель фронтальный | А2-11.243.252.3112 | 1 | 1 | 70 | |||
| 70 | Отопитель фронтальный | ДМ-9508.131.010 | 1 | 1 | 70 | |||
| 71 | Отопитель салонный | А1-306.242.160 | 4 | 4 | 71 | |||
| 72 | Отопитель салонный | А1-305.241.251 | 1 | 1 | 72 | |||
| 73 | Конвектор | КН100.02.100.000-10 | 7 | 7 | 73 | |||
| 74 | Конвектор | КН100.02.100.000-08 | 1 | 1 | 74 | |||
| 75 | Конвектор | КН100.02.100.000-07 | 1 | 1 | 75 | |||
| 76 | Хомут червячный 32-50 | Хомут червячный 32-50 | 102 | 102 | 76 | |||
| 77 | Заклепочная гайка М8х1,25 | Заклепочная гайка М8х1,25 | 4 | 4 | 77 | |||
| 78 | Хомут червячный 50-70 | Хомут червячный 50-70 | 4 | 4 | 78 | |||
| 79 | Хомут червячный 90-110 | Хомут червячный 90-110 | 4 | 4 | 79 |
