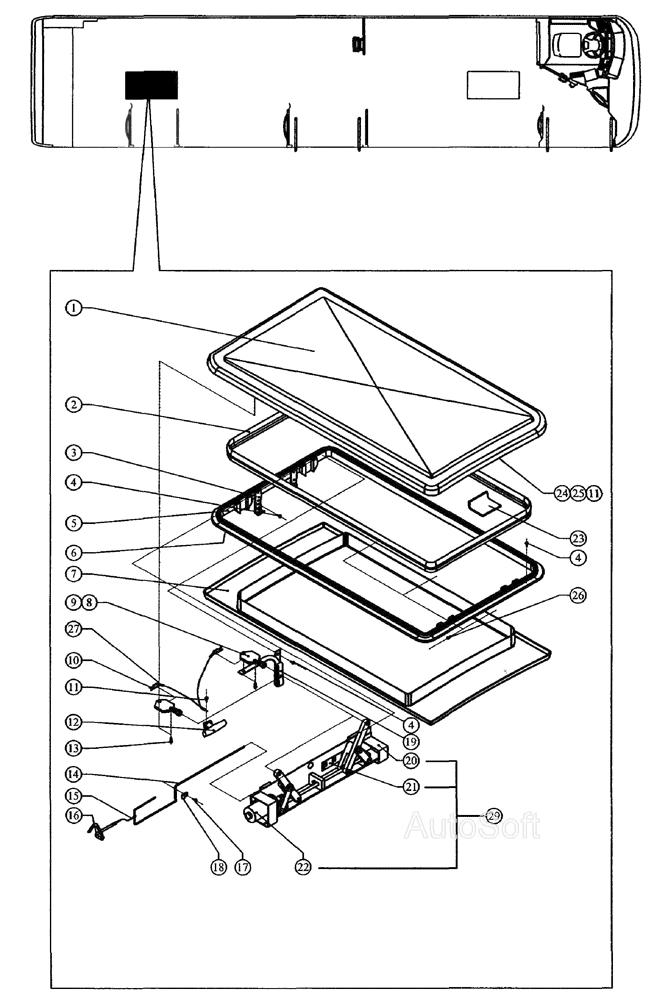

Установка аварийно-вентиляционного люка заднего
100%
Название детали
Крышка
Заводской номер
23010210200
Количество на модель
1
№
1
Название детали
Верхний уплотнитель
Заводской номер
23010210300
Количество на модель
№
2
Название детали
Крюк (скоба) опоры
Заводской номер
23010220200
Количество на модель
4
№
3
Название детали
Винт
Заводской номер
23020119400
Количество на модель
37
№
4
Название детали
Внешняя рама
Заводской номер
23010220300
Количество на модель
1
№
5
Название детали
Нижний уплотнитель
Заводской номер
23020118400
Количество на модель
№
6
Название детали
Внутренняя рама
Заводской номер
23010220400
Количество на модель
1
№
7
Название детали
Крюк (скоба), правый
Заводской номер
23010220500
Количество на модель
2
№
8
Название детали
Крюк (скоба), левый
Заводской номер
23010220600
Количество на модель
2
№
9
Название детали
Штифт (чека) вентиляционного люка
Заводской номер
23020118600
Количество на модель
2
№
10
Название детали
Пластиковый винт
Заводской номер
23020119900
Количество на модель
6
№
11
Название детали
Аварийная (предохранительная) ручка, внутренняя
Заводской номер
23020118900
Количество на модель
2
№
12
Название детали
Пластиковый винт
Заводской номер
23020118700
Количество на модель
8
№
13
Название детали
Ось
Заводской номер
23010220700
Количество на модель
2
№
14
Название детали
Предохранительный трос, внешний
Заводской номер
23010220800
Количество на модель
2
№
15
Название детали
Механизм управления, внешний
Заводской номер
23010220900
Количество на модель
2
№
16
Название детали
Винт 3.5 Х 9.5
Заводской номер
23010221000
Количество на модель
2
№
17
Название детали
Зажимная скоба 5-7 мм
Заводской номер
23010221100
Количество на модель
2
№
18
Название детали
Предохранительный трос
Заводской номер
23020119800
Количество на модель
2
№
19
Название детали
Механизм 24 В PAR: GЕ069
Заводской номер
23010221200
Количество на модель
2
№
20
Название детали
Панель управления 12/24 В (21) Parabus:ERC31
Заводской номер
23010210100
Количество на модель
2
№
21
Название детали
Двигатель 24 В PAR: GLЕ088
Заводской номер
23010221300
Количество на модель
2
№
22
Название детали
Пластиковая крышка
Заводской номер
23010221400
Количество на модель
2
№
23
Название детали
Наклейка
Заводской номер
23020112700
Количество на модель
2
№
24
Название детали
Наклейка
Заводской номер
23010221500
Количество на модель
1
№
25
Название детали
Винт
Заводской номер
23020119600
Количество на модель
6
№
26
Название детали
Предохранительный трос
Заводской номер
23010221600
Количество на модель
1
№
27
Название детали
Вентиляционное отверстие
Заводской номер
23010225000
Количество на модель
2
№
28
Название детали
Механизм открывания в сборе
Заводской номер
23010221700
Количество на модель
2
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 23010210200 | 1 | 1 | 1 | |||
| 2 | Верхний уплотнитель | 23010210300 | 2 | |||||
| 3 | Крюк (скоба) опоры | 23010220200 | 4 | 4 | 3 | |||
| 4 | Винт | 23020119400 | 37 | 37 | 4 | |||
| 5 | Внешняя рама | 23010220300 | 1 | 1 | 5 | |||
| 6 | Нижний уплотнитель | 23020118400 | 6 | |||||
| 7 | Внутренняя рама | 23010220400 | 1 | 1 | 7 | |||
| 8 | Крюк (скоба), правый | 23010220500 | 2 | 2 | 8 | |||
| 9 | Крюк (скоба), левый | 23010220600 | 2 | 2 | 9 | |||
| 10 | Штифт (чека) вентиляционного люка | 23020118600 | 2 | 2 | 10 | |||
| 11 | Пластиковый винт | 23020119900 | 6 | 6 | 11 | |||
| 12 | Аварийная (предохранительная) ручка, внутренняя | 23020118900 | 2 | 2 | 12 | |||
| 13 | Пластиковый винт | 23020118700 | 8 | 8 | 13 | |||
| 14 | Ось | 23010220700 | 2 | 2 | 14 | |||
| 15 | Предохранительный трос, внешний | 23010220800 | 2 | 2 | 15 | |||
| 16 | Механизм управления, внешний | 23010220900 | 2 | 2 | 16 | |||
| 17 | Винт 3.5 Х 9.5 | 23010221000 | 2 | 2 | 17 | |||
| 18 | Зажимная скоба 5-7 мм | 23010221100 | 2 | 2 | 18 | |||
| 19 | Предохранительный трос | 23020119800 | 2 | 2 | 19 | |||
| 20 | Механизм 24 В PAR: GЕ069 | 23010221200 | 2 | 2 | 20 | |||
| 21 | Панель управления 12/24 В (21) Parabus:ERC31 | 23010210100 | 2 | 2 | 21 | |||
| 22 | Двигатель 24 В PAR: GLЕ088 | 23010221300 | 2 | 2 | 22 | |||
| 23 | Пластиковая крышка | 23010221400 | 2 | 2 | 23 | |||
| 24 | Наклейка | 23020112700 | 2 | 2 | 24 | |||
| 25 | Наклейка | 23010221500 | 1 | 1 | 25 | |||
| 26 | Винт | 23020119600 | 6 | 6 | 26 | |||
| 27 | Предохранительный трос | 23010221600 | 1 | 1 | 27 | |||
| 28 | Вентиляционное отверстие | 23010225000 | 2 | 2 | 28 | |||
| 29 | Механизм открывания в сборе | 23010221700 | 2 | 2 | 29 |
