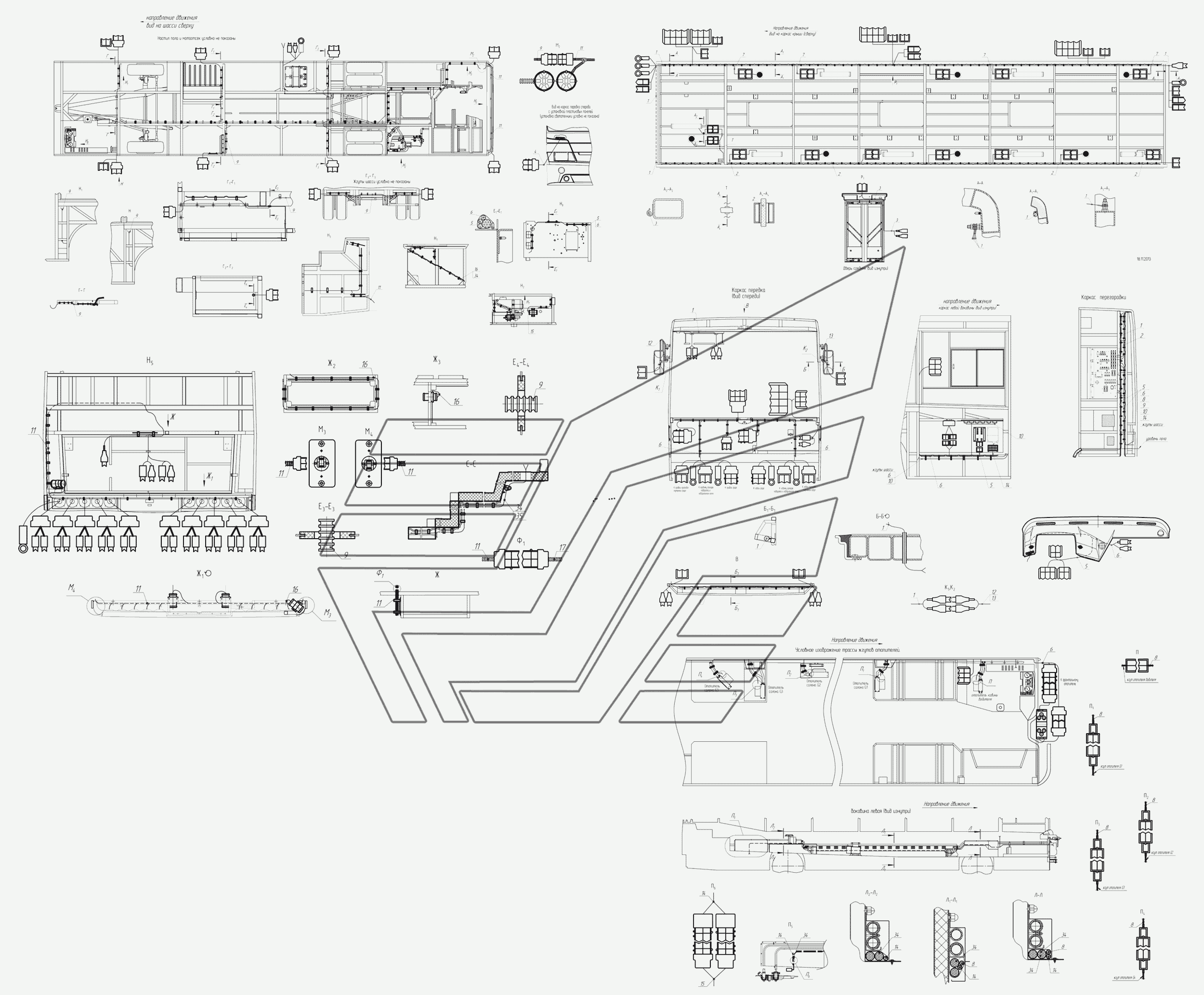

5299-10-32-3700000, 5299-20-32-3700000, 5299-10-33-3700000, 5299-20-33-3700000 – Электромонтажный чертеж
100%
Название детали
Жгут потолочный правый
Заводской номер
5299-3724300
Количество на модель
1
№
1
Название детали
Жгут потолочный левый
Заводской номер
5299-3724200-10
Количество на модель
1
№
2
Название детали
Короб
Заводской номер
5299-3724781
Количество на модель
1
№
3
Название детали
Жгут контакта магнитоуправляемый герметизированный
Заводской номер
5299-3724102
Количество на модель
1
№
4
Название детали
Информационный жгут
Заводской номер
5299-3724117
Количество на модель
1
№
5
Название детали
Жгут передний
Заводской номер
5299-3724100
Количество на модель
1
№
6
Название детали
Жгут освещения правый потолочный
Заводской номер
5299-3724301-10
Количество на модель
1
№
7
Название детали
Жгут отопителя
Заводской номер
5299-3724090
Количество на модель
1
№
8
Название детали
Жгут контурных огней
Заводской номер
5299-3724095
Количество на модель
1
№
9
Название детали
Жгут переходной
Заводской номер
5299-3724400
Количество на модель
1
№
10
Название детали
Жгут задних фонарей
Заводской номер
5299-3724777
Количество на модель
1
№
11
Название детали
Жгут обогрева правого зеркала
Заводской номер
5299-3724192
Количество на модель
1
№
12
Название детали
Жгут обогрева левого зеркала
Заводской номер
5299-3724193
Количество на модель
1
№
13
Название детали
Жгут управления
Заводской номер
5299-3724260
Количество на модель
1
№
14
Название детали
Жгут управления
Заводской номер
5299-3724261
Количество на модель
1
№
15
Название детали
Жгут генераторов пожаротушения
Заводской номер
5299-3724262
Количество на модель
1
№
16
Название детали
Крышка блока коммутации
Заводской номер
5299-3724780
Количество на модель
1
№
17
Название детали
Жгут Cummins
Заводской номер
5297-4071032-19
Количество на модель
1
№
34
Название детали
Жгут кабинный
Заводской номер
5297-4071035-63
Количество на модель
1
№
34
Название детали
Жгут моторный
Заводской номер
5297-4071036-63
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут потолочный правый | 5299-3724300 | 1 | 1 | 1 | |||
| 2 | Жгут потолочный левый | 5299-3724200-10 | 1 | 1 | 2 | |||
| 3 | Короб | 5299-3724781 | 1 | 1 | 3 | |||
| 4 | Жгут контакта магнитоуправляемый герметизированный | 5299-3724102 | 1 | 1 | 4 | |||
| 5 | Информационный жгут | 5299-3724117 | 1 | 1 | 5 | |||
| 6 | Жгут передний | 5299-3724100 | 1 | 1 | 6 | |||
| 7 | Жгут освещения правый потолочный | 5299-3724301-10 | 1 | 1 | 7 | |||
| 8 | Жгут отопителя | 5299-3724090 | 1 | 1 | 8 | |||
| 9 | Жгут контурных огней | 5299-3724095 | 1 | 1 | 9 | |||
| 10 | Жгут переходной | 5299-3724400 | 1 | 1 | 10 | |||
| 11 | Жгут задних фонарей | 5299-3724777 | 1 | 1 | 11 | |||
| 12 | Жгут обогрева правого зеркала | 5299-3724192 | 1 | 1 | 12 | |||
| 13 | Жгут обогрева левого зеркала | 5299-3724193 | 1 | 1 | 13 | |||
| 14 | Жгут управления | 5299-3724260 | 1 | 1 | 14 | |||
| 15 | Жгут управления | 5299-3724261 | 1 | 1 | 15 | |||
| 16 | Жгут генераторов пожаротушения | 5299-3724262 | 1 | 1 | 16 | |||
| 17 | Крышка блока коммутации | 5299-3724780 | 1 | 1 | 17 | |||
| 34 | Жгут Cummins | 5297-4071032-19 | 1 | 1 | 34 | |||
| 34 | Жгут кабинный | 5297-4071035-63 | 1 | 1 | 34 | |||
| 35 | Жгут моторный | 5297-4071036-63 | 1 | 1 | 35 |
