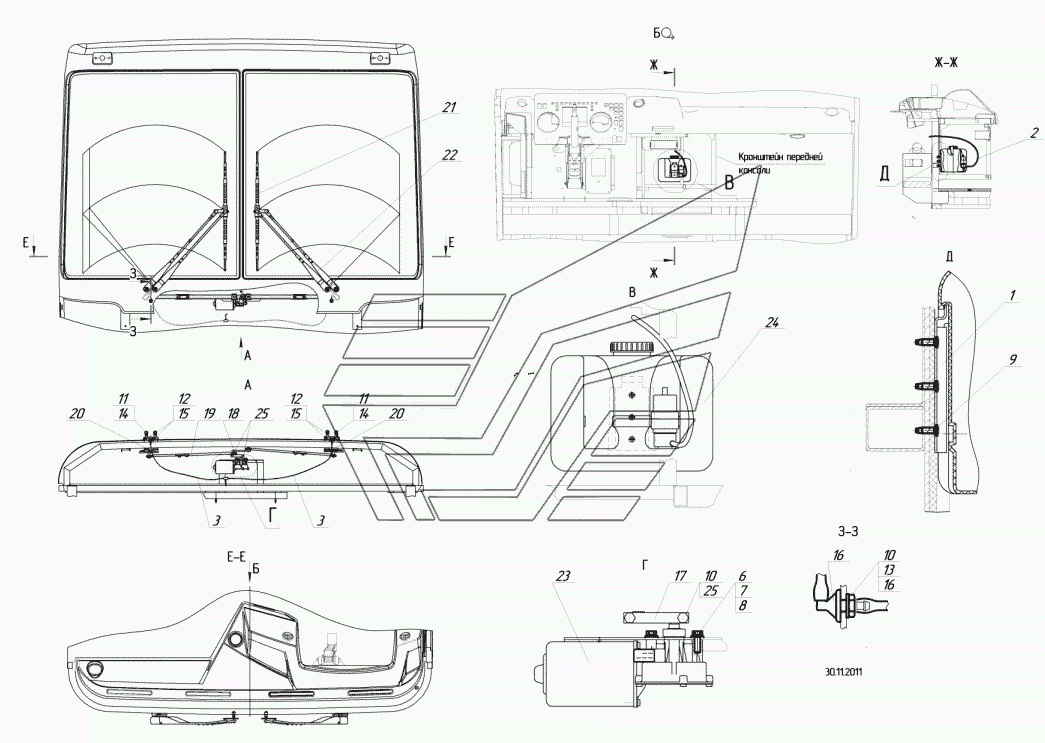

5299-5201001 – Установка стеклоочистителя раздельного стекла
100%
Название детали
Кронштейн бачка омывателя
Заводской номер
5299-8200150
Количество на модель
1
№
1
Название детали
Шланг стеклоомывателя
Заводской номер
5299-8200160
Количество на модель
1
№
2
Название детали
Шланг стеклоомывателя
Заводской номер
5299-8200161
Количество на модель
2
№
3
Название детали
Шайба пружинная 8
Заводской номер
1/05166/70
Количество на модель
3
№
6
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
3
№
7
Название детали
Болт М8-6gх25
Заводской номер
1/60436/21
Количество на модель
3
№
8
Название детали
Винт
Заводской номер
1/76797/01
Количество на модель
3
№
9
Название детали
Шайба плоская d6
Заводской номер
I-08010101-05
Количество на модель
4
№
10
Название детали
Шайба стопорная d12
Заводской номер
I-08010101-06
Количество на модель
4
№
11
Название детали
Шайба стопорная d26
Заводской номер
I-08010101-04
Количество на модель
4
№
12
Название детали
Гайка М6
Заводской номер
I-08010101-03
Количество на модель
2
№
13
Название детали
Гайка М12
Заводской номер
I-08010101-02
Количество на модель
4
№
14
Название детали
Гайка М26х1
Заводской номер
I-08010101-01
Количество на модель
8
№
15
Название детали
Штуцер водяной
Заводской номер
02010130
Количество на модель
2
№
16
Название детали
Рычаг приводной
Заводской номер
02010129
Количество на модель
1
№
17
Название детали
Рычаг промежуточный
Заводской номер
02010128
Количество на модель
1
№
18
Название детали
Тяга
Заводской номер
02010127
Количество на модель
1
№
19
Название детали
Подшипниковый узел
Заводской номер
02010126
Количество на модель
2
№
20
Название детали
Щётка
Заводской номер
02010120
Количество на модель
1
№
21
Название детали
Рычаг
Заводской номер
02010121
Количество на модель
2
№
22
Название детали
Моторедуктор
Заводской номер
0390442402
Количество на модель
1
№
23
Название детали
Бачок омывателя
Заводской номер
ТА051.5208010
Количество на модель
1
№
24
Название детали
Болт М6х35
Заводской номер
I-08010101-07
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн бачка омывателя | 5299-8200150 | 1 | 1 | 1 | |||
| 2 | Шланг стеклоомывателя | 5299-8200160 | 1 | 1 | 2 | |||
| 3 | Шланг стеклоомывателя | 5299-8200161 | 2 | 2 | 3 | |||
| 6 | Шайба пружинная 8 | 1/05166/70 | 3 | 3 | 6 | |||
| 7 | Шайба плоская 8х17 | 1/05196/01 | 3 | 3 | 7 | |||
| 8 | Болт М8-6gх25 | 1/60436/21 | 3 | 3 | 8 | |||
| 9 | Винт | 1/76797/01 | 3 | 3 | 9 | |||
| 10 | Шайба плоская d6 | I-08010101-05 | 4 | 4 | 10 | |||
| 11 | Шайба стопорная d12 | I-08010101-06 | 4 | 4 | 11 | |||
| 12 | Шайба стопорная d26 | I-08010101-04 | 4 | 4 | 12 | |||
| 13 | Гайка М6 | I-08010101-03 | 2 | 2 | 13 | |||
| 14 | Гайка М12 | I-08010101-02 | 4 | 4 | 14 | |||
| 15 | Гайка М26х1 | I-08010101-01 | 8 | 8 | 15 | |||
| 16 | Штуцер водяной | 02010130 | 2 | 2 | 16 | |||
| 17 | Рычаг приводной | 02010129 | 1 | 1 | 17 | |||
| 18 | Рычаг промежуточный | 02010128 | 1 | 1 | 18 | |||
| 19 | Тяга | 02010127 | 1 | 1 | 19 | |||
| 20 | Подшипниковый узел | 02010126 | 2 | 2 | 20 | |||
| 21 | Щётка | 02010120 | 1 | 1 | 21 | |||
| 22 | Рычаг | 02010121 | 2 | 2 | 22 | |||
| 23 | Моторедуктор | 0390442402 | 1 | 1 | 23 | |||
| 24 | Бачок омывателя | ТА051.5208010 | 1 | 1 | 24 | |||
| 25 | Болт М6х35 | I-08010101-07 | 2 | 2 | 25 |
