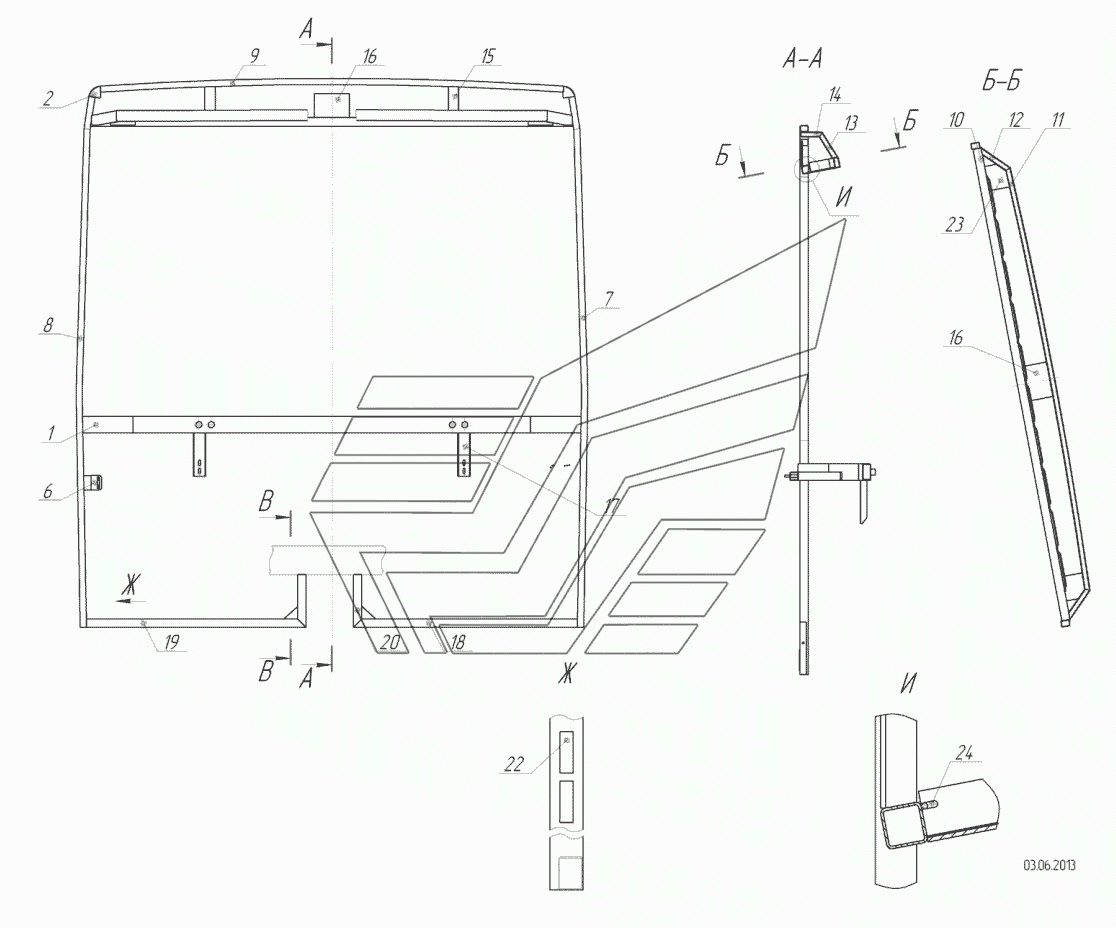

5299-102-5301010 – Каркас передка
100%
Название детали
Дуга передка в сборе
Заводской номер
5299-102-5301002
Количество на модель
1
№
1
Название детали
Заглушка в сборе
Заводской номер
5299-372-5601007
Количество на модель
2
№
2
Название детали
Установка кронштейнов передка
Заводской номер
5299-372-5301009
Количество на модель
1
№
6
Название детали
Стойка боковая
Заводской номер
5299-102-5301011
Количество на модель
1
№
7
Название детали
Стойка боковая
Заводской номер
5299-102-5301012
Количество на модель
1
№
8
Название детали
Шпангоут передка
Заводской номер
5299-372-5601021
Количество на модель
1
№
9
Название детали
Перекладина верхняя
Заводской номер
5299-08-5301035-01
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
5299-08-5301028-01
Количество на модель
1
№
11
Название детали
Труба
Заводской номер
5299-08-5301027-01
Количество на модель
2
№
12
Название детали
Труба
Заводской номер
5299-08-5301029-01
Количество на модель
1
№
13
Название детали
Труба
Заводской номер
5299-08-5301034-01
Количество на модель
3
№
14
Название детали
Труба
Заводской номер
5299-08-5301030-01
Количество на модель
2
№
15
Название детали
Закладная
Заводской номер
5299-08-5301041-01
Количество на модель
2
№
16
Название детали
Кронштейн средней панели
Заводской номер
5299-372-5301044-01
Количество на модель
2
№
17
Название детали
Труба
Заводской номер
5299-08-5301040-01
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
5299-08-5301023-01
Количество на модель
1
№
19
Название детали
Труба
Заводской номер
5299-08-5301020-01
Количество на модель
2
№
20
Название детали
Косынка
Заводской номер
9674-8517414
Количество на модель
2
№
21
Название детали
Пластина
Заводской номер
5299-5401200
Количество на модель
2
№
22
Название детали
Закладная
Заводской номер
5299-08-5301042-01
Количество на модель
2
№
23
Название детали
Пруток монтажный
Заводской номер
5299-3718430
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дуга передка в сборе | 5299-102-5301002 | 1 | 1 | 1 | |||
| 2 | Заглушка в сборе | 5299-372-5601007 | 2 | 2 | 2 | |||
| 6 | Установка кронштейнов передка | 5299-372-5301009 | 1 | 1 | 6 | |||
| 7 | Стойка боковая | 5299-102-5301011 | 1 | 1 | 7 | |||
| 8 | Стойка боковая | 5299-102-5301012 | 1 | 1 | 8 | |||
| 9 | Шпангоут передка | 5299-372-5601021 | 1 | 1 | 9 | |||
| 10 | Перекладина верхняя | 5299-08-5301035-01 | 1 | 1 | 10 | |||
| 11 | Труба | 5299-08-5301028-01 | 1 | 1 | 11 | |||
| 12 | Труба | 5299-08-5301027-01 | 2 | 2 | 12 | |||
| 13 | Труба | 5299-08-5301029-01 | 1 | 1 | 13 | |||
| 14 | Труба | 5299-08-5301034-01 | 3 | 3 | 14 | |||
| 15 | Труба | 5299-08-5301030-01 | 2 | 2 | 15 | |||
| 16 | Закладная | 5299-08-5301041-01 | 2 | 2 | 16 | |||
| 17 | Кронштейн средней панели | 5299-372-5301044-01 | 2 | 2 | 17 | |||
| 18 | Труба | 5299-08-5301040-01 | 1 | 1 | 18 | |||
| 19 | Труба | 5299-08-5301023-01 | 1 | 1 | 19 | |||
| 20 | Труба | 5299-08-5301020-01 | 2 | 2 | 20 | |||
| 21 | Косынка | 9674-8517414 | 2 | 2 | 21 | |||
| 22 | Пластина | 5299-5401200 | 2 | 2 | 22 | |||
| 23 | Закладная | 5299-08-5301042-01 | 2 | 2 | 23 | |||
| 24 | Пруток монтажный | 5299-3718430 | 1 | 1 | 24 |
