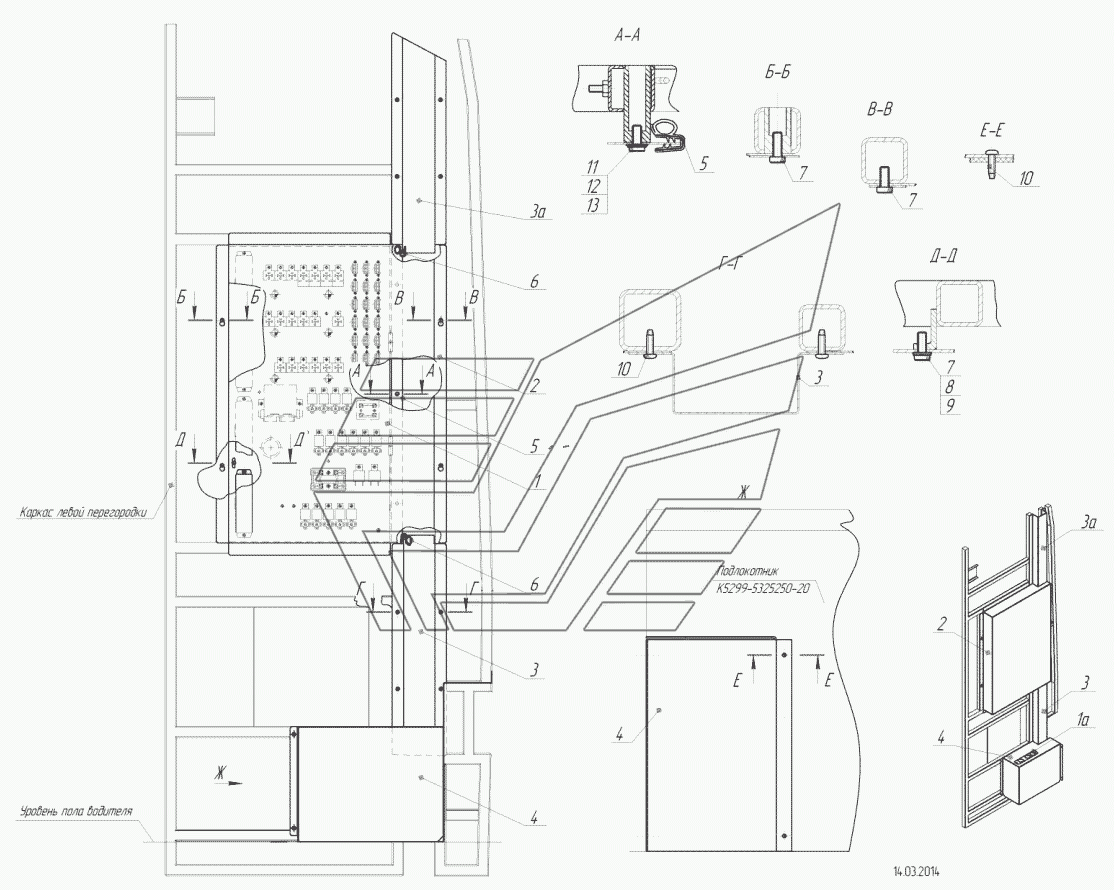

5299-3718370 – Установка блока коммутации
100%
Название детали
Блок коммутации в сборе
Заводской номер
5299-10-3718360
Количество на модель
1
№
Название детали
Винт самонарезающий ST 4,2х19
Заводской номер
ВинтST4.2х19
Количество на модель
12
№
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
2
№
Название детали
Шайба плоская 6х15х1
Заводской номер
1/26444/01
Количество на модель
2
№
Название детали
Винт М- х
Заводской номер
1/32764/01
Количество на модель
4
№
Название детали
Уплотнитель
Заводской номер
5299-08-5405647-10
Количество на модель
2
№
Название детали
Уплотнитель
Заводской номер
5299-08-5405647
Количество на модель
1
№
Название детали
Кожух
Заводской номер
5299-3718311
Количество на модель
1
№
Название детали
Крышка лотка
Заводской номер
5299-3718374
Количество на модель
1
№
Название детали
Крышка лотка
Заводской номер
5299-3718372
Количество на модель
1
№
Название детали
Крышка блока коммутации.
Заводской номер
5299-3718371
Количество на модель
1
№
Название детали
Болт М6-6gх20
Заводской номер
1/09024/21
Количество на модель
3
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок коммутации в сборе | 5299-10-3718360 | 1 | 1 | |||||
| Винт самонарезающий ST 4,2х19 | ВинтST4.2х19 | 12 | 12 | |||||
| Шайба 6 пружинная | 1/05164/77 | 2 | 2 | |||||
| Шайба плоская 6х15х1 | 1/26444/01 | 2 | 2 | |||||
| Винт М- х | 1/32764/01 | 4 | 4 | |||||
| Уплотнитель | 5299-08-5405647-10 | 2 | 2 | |||||
| Уплотнитель | 5299-08-5405647 | 1 | 1 | |||||
| Кожух | 5299-3718311 | 1 | 1 | |||||
| Крышка лотка | 5299-3718374 | 1 | 1 | |||||
| Крышка лотка | 5299-3718372 | 1 | 1 | |||||
| Крышка блока коммутации. | 5299-3718371 | 1 | 1 | |||||
| Болт М6-6gх20 | 1/09024/21 | 3 | 3 |
