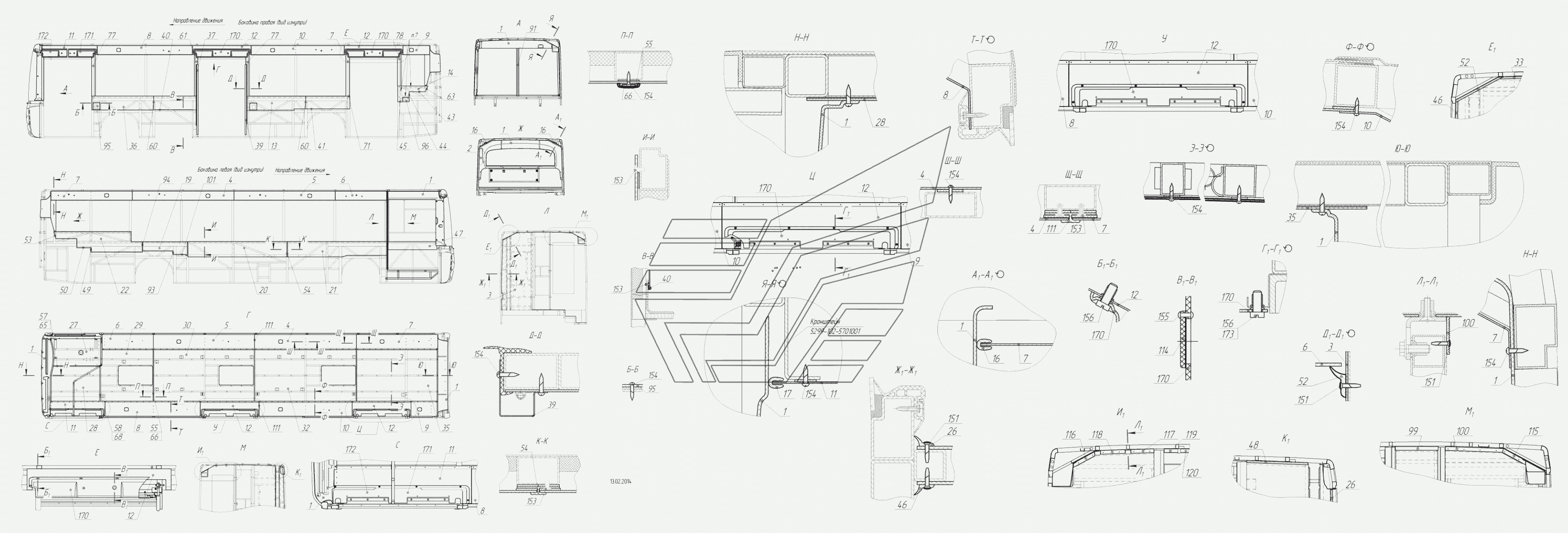

5299-102-5702000 – Установка внутренней обшивки
100%
Название детали
Установка внутренних пластиковых панелей
Заводской номер
5299-102-5702010
Количество на модель
1
№
1
Название детали
Установка кожуха канала воздуховода
Заводской номер
5299-102-5702200
Количество на модель
1
№
2
Название детали
Обшивка перегородки левой
Заводской номер
5299-102-7801030
Количество на модель
1
№
3
Название детали
Панель в сборе
Заводской номер
5299-102-5705012-01
Количество на модель
1
№
4
Название детали
Панель в сборе
Заводской номер
5299-102-5705013-01
Количество на модель
1
№
5
Название детали
Панель в сборе
Заводской номер
5299-102-5705014-01
Количество на модель
1
№
6
Название детали
Панель в сборе
Заводской номер
5299-102-5705011-01
Количество на модель
1
№
7
Название детали
Панель в сборе
Заводской номер
5299-5705018-01
Количество на модель
1
№
8
Название детали
Панель в сборе
Заводской номер
5299-102-5705016-01
Количество на модель
1
№
9
Название детали
Панель в сборе
Заводской номер
5299-5705017-01
Количество на модель
1
№
10
Название детали
Панель в сборе
Заводской номер
5299-102-5705019-03
Количество на модель
1
№
11
Название детали
Панель в сборе
Заводской номер
5299-102-5705019
Количество на модель
2
№
12
Название детали
Панель боковины правая
Заводской номер
5299-5402005
Количество на модель
1
№
13
Название детали
Панель боковины правая
Заводской номер
5299-5402006
Количество на модель
1
№
14
Название детали
Профиль окантовочный
Заводской номер
5299-102-5405584
Количество на модель
3
№
16
Название детали
Профиль окантовочный
Заводской номер
5299-102-5405584-01
Количество на модель
1
№
17
Название детали
Панель боковины левая
Заводской номер
5299-5402011
Количество на модель
1
№
19
Название детали
Панель боковины левая
Заводской номер
5299-5402012
Количество на модель
1
№
20
Название детали
Панель боковины левая
Заводской номер
5299-5402013
Количество на модель
1
№
21
Название детали
Панель
Заводской номер
5299-5402014-01
Количество на модель
1
№
22
Название детали
Профиль угловой
Заводской номер
5299-102-7804506-03
Количество на модель
1
№
26
Название детали
Панель
Заводской номер
5299-102-5702024
Количество на модель
1
№
27
Название детали
Панель
Заводской номер
5299-5702024-01
Количество на модель
1
№
28
Название детали
Панель крыши
Заводской номер
5299-5702025
Количество на модель
1
№
29
Название детали
Панель крыши
Заводской номер
5299-5702026
Количество на модель
1
№
30
Название детали
Панель крыши
Заводской номер
5299-5702028
Количество на модель
1
№
32
Название детали
Профиль угловой
Заводской номер
5299-7804506-01
Количество на модель
1
№
33
Название детали
Панель
Заводской номер
5299-102-5702031
Количество на модель
1
№
35
Название детали
Панель боковины правая
Заводской номер
5299-5402004
Количество на модель
1
№
36
Название детали
Кожух пневмотрубки левый
Заводской номер
5299-6110083-20
Количество на модель
1
№
37
Название детали
Кожух пневмотрубки правый
Заводской номер
5299-6110080-20
Количество на модель
1
№
39
Название детали
Штапик боковины
Заводской номер
5299-5701036
Количество на модель
1
№
40
Название детали
Штапик правой боковины
Заводской номер
5299-5701037
Количество на модель
1
№
41
Название детали
Штапик
Заводской номер
5299-5701039
Количество на модель
2
№
43
Название детали
Штапик
Заводской номер
5299-5701040
Количество на модель
2
№
44
Название детали
Штапик
Заводской номер
5299-5701041
Количество на модель
1
№
45
Название детали
Профиль угловой
Заводской номер
5299-11-7804527-06
Количество на модель
1
№
46
Название детали
Панель
Заводской номер
5299-113-5401904
Количество на модель
1
№
47
Название детали
Профиль угловой
Заводской номер
5299-102-7804506-02
Количество на модель
1
№
48
Название детали
Профиль окантовочный
Заводской номер
5299-11-5401046
Количество на модель
1
№
49
Название детали
Штапик левой боковины
Заводской номер
5299-5401047
Количество на модель
1
№
50
Название детали
Профиль угловой
Заводской номер
5299-7804506-04
Количество на модель
1
№
52
Название детали
Профиль окантовочный
Заводской номер
5299-30-5701053
Количество на модель
1
№
53
Название детали
Профиль стыковой
Заводской номер
5299-5701051-02
Количество на модель
2
№
54
Название детали
Штапик
Заводской номер
5299-5701053-03
Количество на модель
6
№
55
Название детали
Штапик
Заводской номер
5299-5701055-01
Количество на модель
1
№
57
Название детали
Штапик
Заводской номер
5299-5701059-01
Количество на модель
1
№
58
Название детали
Профиль стыковой
Заводской номер
5299-30-5404057
Количество на модель
2
№
60
Название детали
Панель
Заводской номер
5299-5402022-01
Количество на модель
2
№
61
Название детали
Профиль окантовочный
Заводской номер
5299-30-5701051
Количество на модель
1
№
63
Название детали
Крышка штапика
Заводской номер
5299-5702070-01
Количество на модель
1
№
65
Название детали
Крышка штапика
Заводской номер
5299-5702072-02
Количество на модель
6
№
66
Название детали
Крышка штапика
Заводской номер
5299-5702090-01
Количество на модель
1
№
68
Название детали
Профиль стыковой
Заводской номер
52994-5402020
Количество на модель
3
№
71
Название детали
Панель
Заводской номер
5299-5402022
Количество на модель
2
№
77
Название детали
Панель
Заводской номер
5299-5402023
Количество на модель
1
№
78
Название детали
Панель
Заводской номер
5299-5302041
Количество на модель
1
№
91
Название детали
Профиль окантовочный
Заводской номер
5299-5701214
Количество на модель
1
№
93
Название детали
Профиль стыковой
Заводской номер
5299-5701215
Количество на модель
1
№
94
Название детали
Крышка
Заводской номер
5299-08-5404922
Количество на модель
2
№
95
Название детали
Пластина накладная
Заводской номер
5299-30-5404922
Количество на модель
1
№
96
Название детали
Штапик
Заводской номер
5299-7804530
Количество на модель
1
№
99
Название детали
Штапик
Заводской номер
5299-7804531
Количество на модель
1
№
100
Название детали
Профиль окантовочный
Заводской номер
52994-5402069
Количество на модель
1
№
101
Название детали
Профиль стыковой
Заводской номер
5299-11-5404055
Количество на модель
8
№
111
Название детали
Пластина наружная
Заводской номер
5299-6102555
Количество на модель
4
№
114
Название детали
Штапик
Заводской номер
5299-7804532
Количество на модель
1
№
115
Название детали
Штапик
Заводской номер
5299-7804535
Количество на модель
1
№
116
Название детали
Штапик
Заводской номер
5299-7804533
Количество на модель
1
№
117
Название детали
Штапик
Заводской номер
5299-7804534
Количество на модель
1
№
118
Название детали
Штапик
Заводской номер
5299-102-7804538
Количество на модель
1
№
119
Название детали
Штапик
Заводской номер
5299-102-7804539
Количество на модель
1
№
120
Название детали
Винт
Заводской номер
1/76799/01
Количество на модель
60
№
151
Название детали
Заклепка 3,3х13
Заводской номер
1/28392/90
Количество на модель
90
№
153
Название детали
Винт самонарезающий ST 4,2х19
Заводской номер
ВинтST4.2х19
Количество на модель
281
№
154
Название детали
Заклепка с полукруглой уменьшенной головкой 4х10
Заводской номер
1/05327/50
Количество на модель
4
№
155
Название детали
Винт М- х
Заводской номер
1/32764/01
Количество на модель
29
№
156
Название детали
Панель ПУД
Заводской номер
5299-5705020
Количество на модель
2
№
170
Название детали
Панель ПУД передняя правая
Заводской номер
5299-102-5705020-01
Количество на модель
1
№
171
Название детали
Панель ПУД передняя левая
Заводской номер
5299-102-5705020-02
Количество на модель
1
№
172
Название детали
Заклепка с внутренней резьбой М6
Заводской номер
М22126163550/S
Количество на модель
29
№
173
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка внутренних пластиковых панелей | 5299-102-5702010 | 1 | 1 | 1 | |||
| 2 | Установка кожуха канала воздуховода | 5299-102-5702200 | 1 | 1 | 2 | |||
| 3 | Обшивка перегородки левой | 5299-102-7801030 | 1 | 1 | 3 | |||
| 4 | Панель в сборе | 5299-102-5705012-01 | 1 | 1 | 4 | |||
| 5 | Панель в сборе | 5299-102-5705013-01 | 1 | 1 | 5 | |||
| 6 | Панель в сборе | 5299-102-5705014-01 | 1 | 1 | 6 | |||
| 7 | Панель в сборе | 5299-102-5705011-01 | 1 | 1 | 7 | |||
| 8 | Панель в сборе | 5299-5705018-01 | 1 | 1 | 8 | |||
| 9 | Панель в сборе | 5299-102-5705016-01 | 1 | 1 | 9 | |||
| 10 | Панель в сборе | 5299-5705017-01 | 1 | 1 | 10 | |||
| 11 | Панель в сборе | 5299-102-5705019-03 | 1 | 1 | 11 | |||
| 12 | Панель в сборе | 5299-102-5705019 | 2 | 2 | 12 | |||
| 13 | Панель боковины правая | 5299-5402005 | 1 | 1 | 13 | |||
| 14 | Панель боковины правая | 5299-5402006 | 1 | 1 | 14 | |||
| 16 | Профиль окантовочный | 5299-102-5405584 | 3 | 3 | 16 | |||
| 17 | Профиль окантовочный | 5299-102-5405584-01 | 1 | 1 | 17 | |||
| 19 | Панель боковины левая | 5299-5402011 | 1 | 1 | 19 | |||
| 20 | Панель боковины левая | 5299-5402012 | 1 | 1 | 20 | |||
| 21 | Панель боковины левая | 5299-5402013 | 1 | 1 | 21 | |||
| 22 | Панель | 5299-5402014-01 | 1 | 1 | 22 | |||
| 26 | Профиль угловой | 5299-102-7804506-03 | 1 | 1 | 26 | |||
| 27 | Панель | 5299-102-5702024 | 1 | 1 | 27 | |||
| 28 | Панель | 5299-5702024-01 | 1 | 1 | 28 | |||
| 29 | Панель крыши | 5299-5702025 | 1 | 1 | 29 | |||
| 30 | Панель крыши | 5299-5702026 | 1 | 1 | 30 | |||
| 32 | Панель крыши | 5299-5702028 | 1 | 1 | 32 | |||
| 33 | Профиль угловой | 5299-7804506-01 | 1 | 1 | 33 | |||
| 35 | Панель | 5299-102-5702031 | 1 | 1 | 35 | |||
| 36 | Панель боковины правая | 5299-5402004 | 1 | 1 | 36 | |||
| 37 | Кожух пневмотрубки левый | 5299-6110083-20 | 1 | 1 | 37 | |||
| 39 | Кожух пневмотрубки правый | 5299-6110080-20 | 1 | 1 | 39 | |||
| 40 | Штапик боковины | 5299-5701036 | 1 | 1 | 40 | |||
| 41 | Штапик правой боковины | 5299-5701037 | 1 | 1 | 41 | |||
| 43 | Штапик | 5299-5701039 | 2 | 2 | 43 | |||
| 44 | Штапик | 5299-5701040 | 2 | 2 | 44 | |||
| 45 | Штапик | 5299-5701041 | 1 | 1 | 45 | |||
| 46 | Профиль угловой | 5299-11-7804527-06 | 1 | 1 | 46 | |||
| 47 | Панель | 5299-113-5401904 | 1 | 1 | 47 | |||
| 48 | Профиль угловой | 5299-102-7804506-02 | 1 | 1 | 48 | |||
| 49 | Профиль окантовочный | 5299-11-5401046 | 1 | 1 | 49 | |||
| 50 | Штапик левой боковины | 5299-5401047 | 1 | 1 | 50 | |||
| 52 | Профиль угловой | 5299-7804506-04 | 1 | 1 | 52 | |||
| 53 | Профиль окантовочный | 5299-30-5701053 | 1 | 1 | 53 | |||
| 54 | Профиль стыковой | 5299-5701051-02 | 2 | 2 | 54 | |||
| 55 | Штапик | 5299-5701053-03 | 6 | 6 | 55 | |||
| 57 | Штапик | 5299-5701055-01 | 1 | 1 | 57 | |||
| 58 | Штапик | 5299-5701059-01 | 1 | 1 | 58 | |||
| 60 | Профиль стыковой | 5299-30-5404057 | 2 | 2 | 60 | |||
| 61 | Панель | 5299-5402022-01 | 2 | 2 | 61 | |||
| 63 | Профиль окантовочный | 5299-30-5701051 | 1 | 1 | 63 | |||
| 65 | Крышка штапика | 5299-5702070-01 | 1 | 1 | 65 | |||
| 66 | Крышка штапика | 5299-5702072-02 | 6 | 6 | 66 | |||
| 68 | Крышка штапика | 5299-5702090-01 | 1 | 1 | 68 | |||
| 71 | Профиль стыковой | 52994-5402020 | 3 | 3 | 71 | |||
| 77 | Панель | 5299-5402022 | 2 | 2 | 77 | |||
| 78 | Панель | 5299-5402023 | 1 | 1 | 78 | |||
| 91 | Панель | 5299-5302041 | 1 | 1 | 91 | |||
| 93 | Профиль окантовочный | 5299-5701214 | 1 | 1 | 93 | |||
| 94 | Профиль стыковой | 5299-5701215 | 1 | 1 | 94 | |||
| 95 | Крышка | 5299-08-5404922 | 2 | 2 | 95 | |||
| 96 | Пластина накладная | 5299-30-5404922 | 1 | 1 | 96 | |||
| 99 | Штапик | 5299-7804530 | 1 | 1 | 99 | |||
| 100 | Штапик | 5299-7804531 | 1 | 1 | 100 | |||
| 101 | Профиль окантовочный | 52994-5402069 | 1 | 1 | 101 | |||
| 111 | Профиль стыковой | 5299-11-5404055 | 8 | 8 | 111 | |||
| 114 | Пластина наружная | 5299-6102555 | 4 | 4 | 114 | |||
| 115 | Штапик | 5299-7804532 | 1 | 1 | 115 | |||
| 116 | Штапик | 5299-7804535 | 1 | 1 | 116 | |||
| 117 | Штапик | 5299-7804533 | 1 | 1 | 117 | |||
| 118 | Штапик | 5299-7804534 | 1 | 1 | 118 | |||
| 119 | Штапик | 5299-102-7804538 | 1 | 1 | 119 | |||
| 120 | Штапик | 5299-102-7804539 | 1 | 1 | 120 | |||
| 151 | Винт | 1/76799/01 | 60 | 60 | 151 | |||
| 153 | Заклепка 3,3х13 | 1/28392/90 | 90 | 90 | 153 | |||
| 154 | Винт самонарезающий ST 4,2х19 | ВинтST4.2х19 | 281 | 281 | 154 | |||
| 155 | Заклепка с полукруглой уменьшенной головкой 4х10 | 1/05327/50 | 4 | 4 | 155 | |||
| 156 | Винт М- х | 1/32764/01 | 29 | 29 | 156 | |||
| 170 | Панель ПУД | 5299-5705020 | 2 | 2 | 170 | |||
| 171 | Панель ПУД передняя правая | 5299-102-5705020-01 | 1 | 1 | 171 | |||
| 172 | Панель ПУД передняя левая | 5299-102-5705020-02 | 1 | 1 | 172 | |||
| 173 | Заклепка с внутренней резьбой М6 | М22126163550/S | 29 | 29 | 173 |
