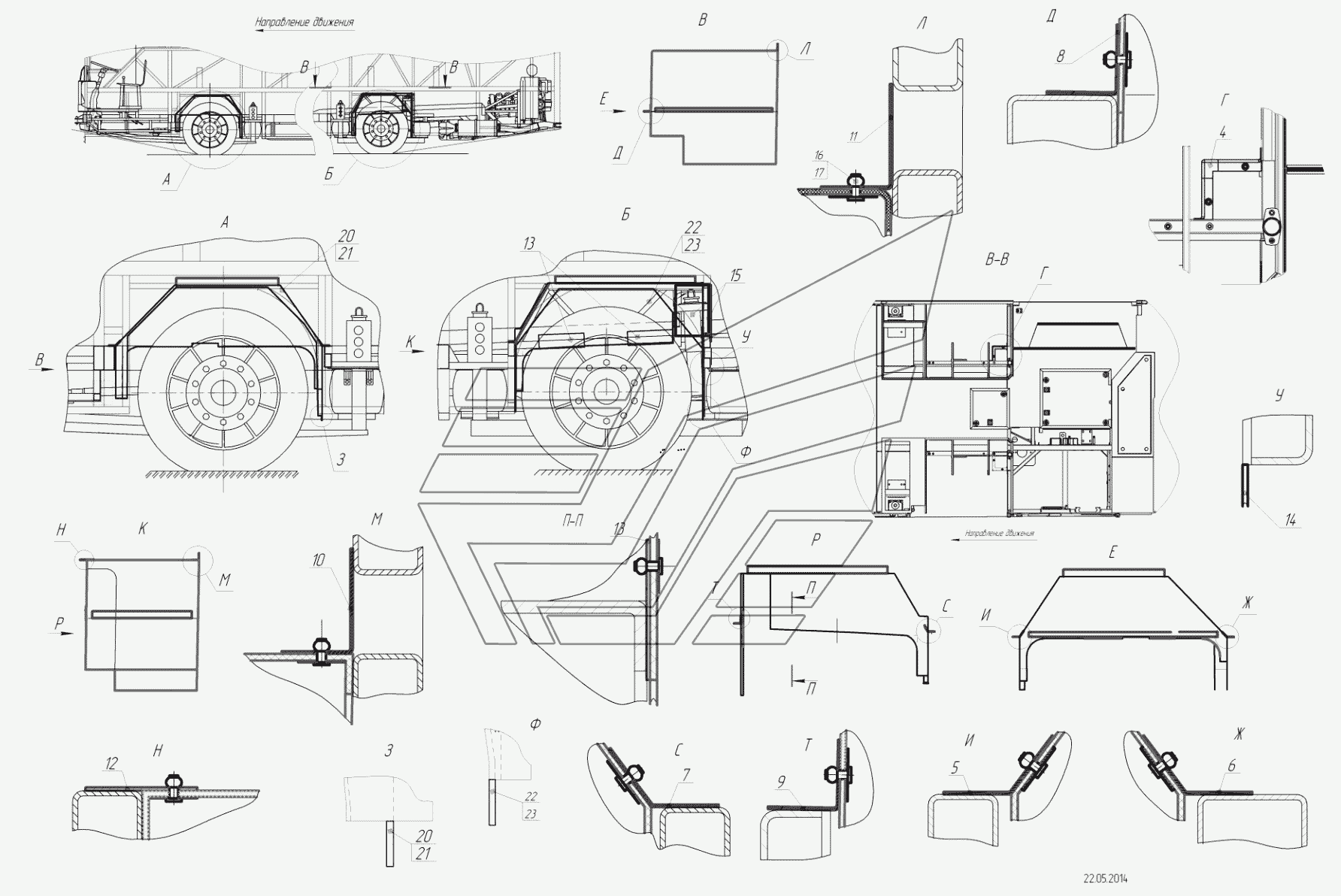

5299-102-5102150 – Установка стеклопластиковых арок колес
100%
Название детали
Уголок
Заводской номер
5299-08-5101012
Количество на модель
2
№
2
Название детали
Уголок
Заводской номер
5299-08-5101012-01
Количество на модель
2
№
3
Название детали
Пластина
Заводской номер
5299-102-5101020
Количество на модель
2
№
7
Название детали
Уголок
Заводской номер
5299-08-5101013
Количество на модель
2
№
8
Название детали
Уголок
Заводской номер
5299-102-5101019
Количество на модель
2
№
10
Название детали
Уголок
Заводской номер
5299-08-5101013-02
Количество на модель
2
№
11
Название детали
Уголок
Заводской номер
5299-08-5101013-03
Количество на модель
2
№
12
Название детали
Уголок
Заводской номер
5299-08-5101014
Количество на модель
2
№
13
Название детали
Уголок
Заводской номер
5299-08-5101014-01
Количество на модель
2
№
14
Название детали
Пластина
Заводской номер
5299-08-5101015-02
Количество на модель
2
№
17
Название детали
Пластина
Заводской номер
5299-08-5101015-04
Количество на модель
2
№
18
Название детали
Пластина
Заводской номер
5299-08-5101015-03
Количество на модель
2
№
19
Название детали
Панель
Заводской номер
5299-08-5101016
Количество на модель
2
№
20
Название детали
Панель
Заводской номер
5299-08-5101017
Количество на модель
4
№
21
Название детали
Шайба плоcкая 5,15х22
Заводской номер
1/26241/01
Количество на модель
116
№
22
Название детали
Заклепка односторонняя 4,9х13
Заводской номер
4597600520
Количество на модель
116
№
23
Название детали
Винт
Заводской номер
1/76799/01
Количество на модель
10
№
24
Название детали
Арка колеса передняя левая
Заводской номер
5299-5102003-01
Количество на модель
1
№
27
Название детали
Арка колеса передняя правая
Заводской номер
5299-5102004-01
Количество на модель
1
№
28
Название детали
Арка колеса задняя левая
Заводской номер
5299-5102005-02
Количество на модель
1
№
29
Название детали
Арка колеса задняя правая
Заводской номер
5299-5102006-02
Количество на модель
1
№
30
Название детали
Накладка арки
Заводской номер
5299-5102009
Количество на модель
1
№
31
Название детали
Накладка арки
Заводской номер
5299-5102008
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Уголок | 5299-08-5101012 | 2 | 2 | 2 | |||
| 3 | Уголок | 5299-08-5101012-01 | 2 | 2 | 3 | |||
| 7 | Пластина | 5299-102-5101020 | 2 | 2 | 7 | |||
| 8 | Уголок | 5299-08-5101013 | 2 | 2 | 8 | |||
| 10 | Уголок | 5299-102-5101019 | 2 | 2 | 10 | |||
| 11 | Уголок | 5299-08-5101013-02 | 2 | 2 | 11 | |||
| 12 | Уголок | 5299-08-5101013-03 | 2 | 2 | 12 | |||
| 13 | Уголок | 5299-08-5101014 | 2 | 2 | 13 | |||
| 14 | Уголок | 5299-08-5101014-01 | 2 | 2 | 14 | |||
| 17 | Пластина | 5299-08-5101015-02 | 2 | 2 | 17 | |||
| 18 | Пластина | 5299-08-5101015-04 | 2 | 2 | 18 | |||
| 19 | Пластина | 5299-08-5101015-03 | 2 | 2 | 19 | |||
| 20 | Панель | 5299-08-5101016 | 2 | 2 | 20 | |||
| 21 | Панель | 5299-08-5101017 | 4 | 4 | 21 | |||
| 22 | Шайба плоcкая 5,15х22 | 1/26241/01 | 116 | 116 | 22 | |||
| 23 | Заклепка односторонняя 4,9х13 | 4597600520 | 116 | 116 | 23 | |||
| 24 | Винт | 1/76799/01 | 10 | 10 | 24 | |||
| 27 | Арка колеса передняя левая | 5299-5102003-01 | 1 | 1 | 27 | |||
| 28 | Арка колеса передняя правая | 5299-5102004-01 | 1 | 1 | 28 | |||
| 29 | Арка колеса задняя левая | 5299-5102005-02 | 1 | 1 | 29 | |||
| 30 | Арка колеса задняя правая | 5299-5102006-02 | 1 | 1 | 30 | |||
| 31 | Накладка арки | 5299-5102009 | 1 | 1 | 31 | |||
| 32 | Накладка арки | 5299-5102008 | 1 | 1 | 32 |
