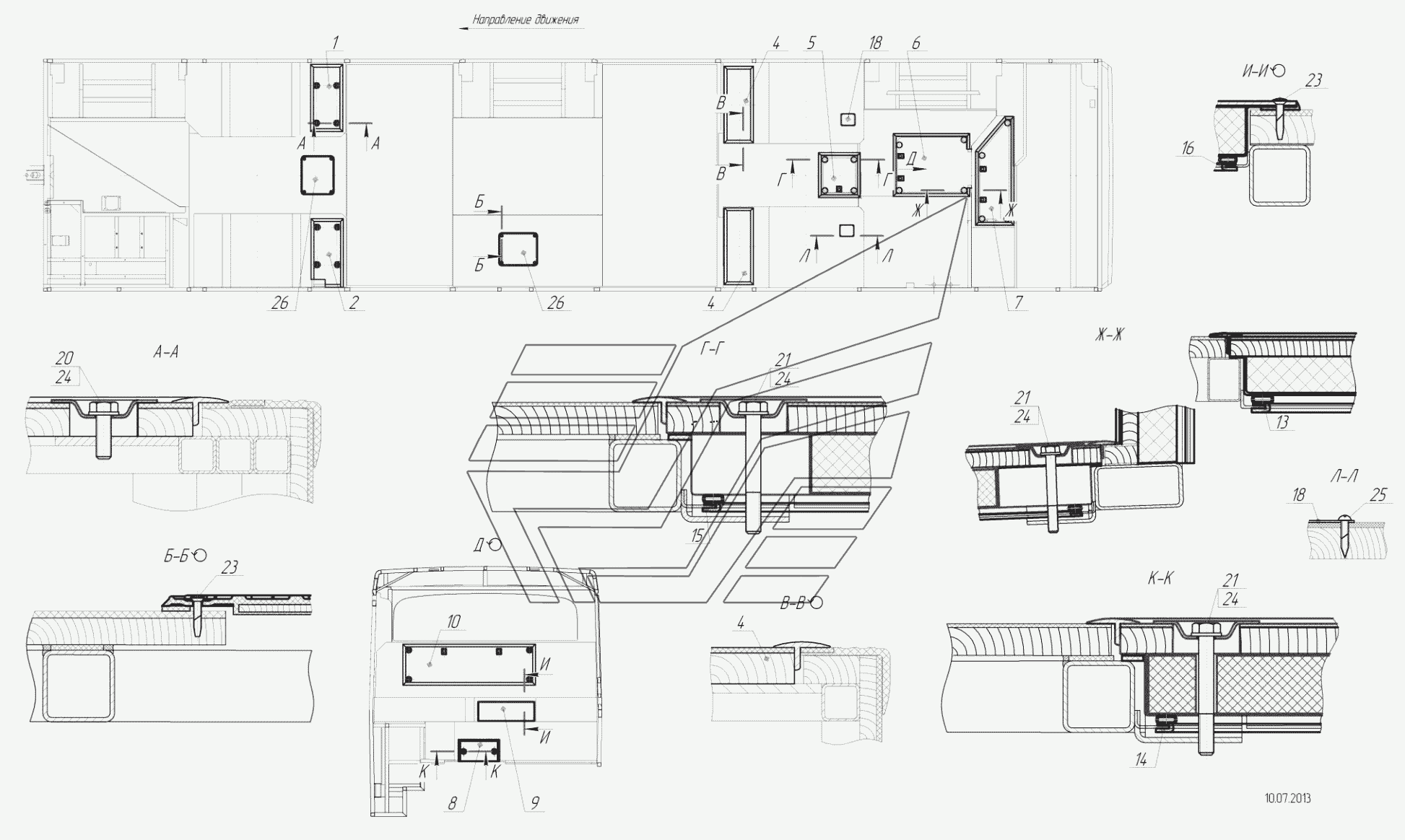

5299-102-5102347 – Установка люков пола
100%
Название детали
Люк доступа к отопителю
Заводской номер
5299-5113006-01
Количество на модель
1
№
1
Название детали
Люк доступа к отопителю
Заводской номер
5299-5113011-01
Количество на модель
1
№
2
Название детали
Люк доступа к отопителю
Заводской номер
5299-5113012
Количество на модель
2
№
4
Название детали
Люк доступа к ведущему мосту
Заводской номер
5299-5113002
Количество на модель
1
№
5
Название детали
Люк доступа к силовому агрегату
Заводской номер
5299-5113003
Количество на модель
1
№
6
Название детали
Люк доступа к силовому агрегату
Заводской номер
5299-5113015-05
Количество на модель
1
№
7
Название детали
Люк доступа к силовому агрегату
Заводской номер
5299-102-5113004-01
Количество на модель
1
№
8
Название детали
Люк доступа к силовому агрегату
Заводской номер
5299-5113015-01
Количество на модель
1
№
9
Название детали
Люк доступа к электрике
Заводской номер
5299-102-5113004
Количество на модель
1
№
10
Название детали
Уплотнитель
Заводской номер
5299-5102348
Количество на модель
1
№
13
Название детали
Уплотнитель
Заводской номер
5299-5102349
Количество на модель
1
№
14
Название детали
Уплотнитель
Заводской номер
5299-5102350
Количество на модель
1
№
15
Название детали
Уплотнитель
Заводской номер
5299-5102351
Количество на модель
1
№
16
Название детали
Уплотнитель
Заводской номер
5299-5102352
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
52994-5102774-02
Количество на модель
2
№
18
Название детали
Болт М8-6gх25
Заводской номер
1/60436/21
Количество на модель
12
№
20
Название детали
Болт М8х90
Заводской номер
1/60450/21
Количество на модель
12
№
21
Название детали
Винт
Заводской номер
1/76799/01
Количество на модель
16
№
23
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
24
№
24
Название детали
Винт самонарезающий ST 4,2х19
Заводской номер
ВинтST4.2х19
Количество на модель
8
№
25
Название детали
Люк пола
Заводской номер
5299-30-5113024
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Люк доступа к отопителю | 5299-5113006-01 | 1 | 1 | 1 | |||
| 2 | Люк доступа к отопителю | 5299-5113011-01 | 1 | 1 | 2 | |||
| 4 | Люк доступа к отопителю | 5299-5113012 | 2 | 2 | 4 | |||
| 5 | Люк доступа к ведущему мосту | 5299-5113002 | 1 | 1 | 5 | |||
| 6 | Люк доступа к силовому агрегату | 5299-5113003 | 1 | 1 | 6 | |||
| 7 | Люк доступа к силовому агрегату | 5299-5113015-05 | 1 | 1 | 7 | |||
| 8 | Люк доступа к силовому агрегату | 5299-102-5113004-01 | 1 | 1 | 8 | |||
| 9 | Люк доступа к силовому агрегату | 5299-5113015-01 | 1 | 1 | 9 | |||
| 10 | Люк доступа к электрике | 5299-102-5113004 | 1 | 1 | 10 | |||
| 13 | Уплотнитель | 5299-5102348 | 1 | 1 | 13 | |||
| 14 | Уплотнитель | 5299-5102349 | 1 | 1 | 14 | |||
| 15 | Уплотнитель | 5299-5102350 | 1 | 1 | 15 | |||
| 16 | Уплотнитель | 5299-5102351 | 1 | 1 | 16 | |||
| 17 | Уплотнитель | 5299-5102352 | 1 | 1 | 17 | |||
| 18 | Крышка | 52994-5102774-02 | 2 | 2 | 18 | |||
| 20 | Болт М8-6gх25 | 1/60436/21 | 12 | 12 | 20 | |||
| 21 | Болт М8х90 | 1/60450/21 | 12 | 12 | 21 | |||
| 23 | Винт | 1/76799/01 | 16 | 16 | 23 | |||
| 24 | Шайба плоская 8х17 | 1/05196/01 | 24 | 24 | 24 | |||
| 25 | Винт самонарезающий ST 4,2х19 | ВинтST4.2х19 | 8 | 8 | 25 | |||
| 26 | Люк пола | 5299-30-5113024 | 2 | 2 | 26 |
