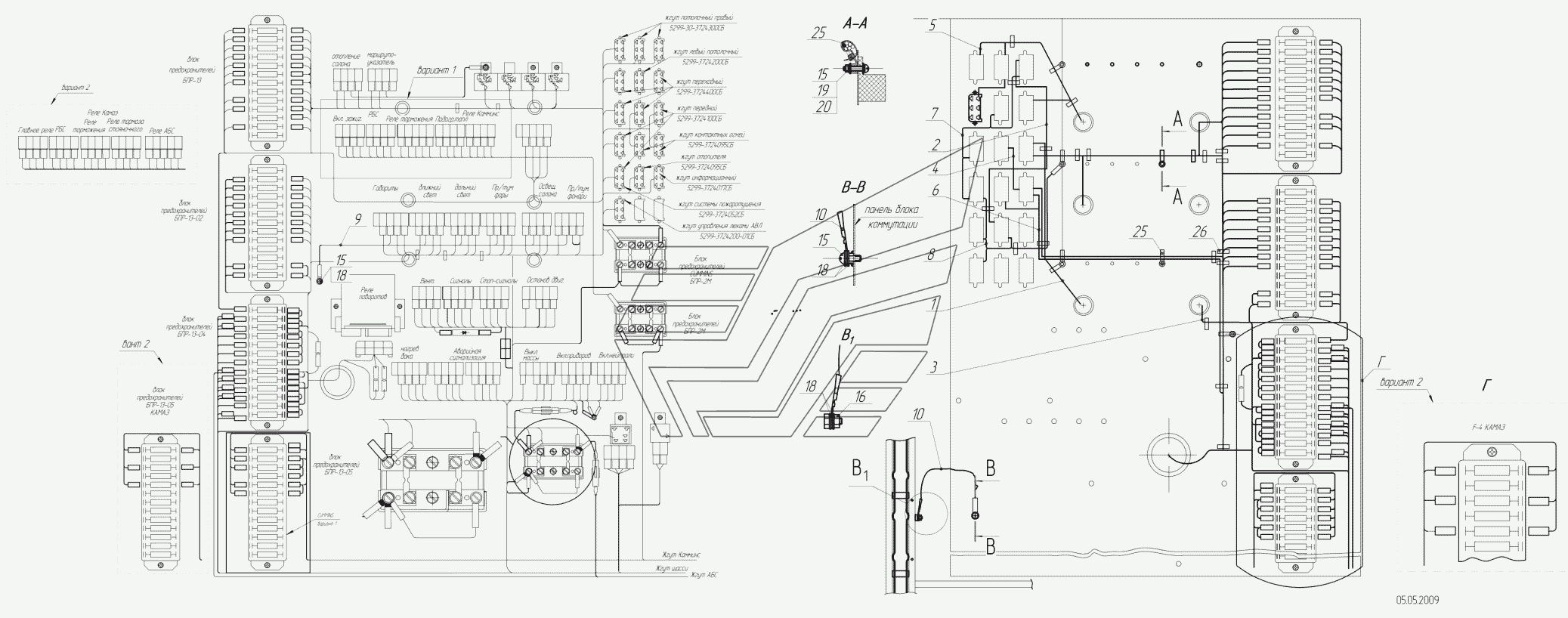

5299-10-3700002 – Электромонтажный чертеж блока коммутации
100%
Название детали
Жгут блока коммутации
Заводской номер
5299-3724341
Количество на модель
1
№
1
Название детали
Жгут блока коммутации
Заводской номер
5299-3724342
Количество на модель
1
№
2
Название детали
Жгут блока коммутации
Заводской номер
5299-3724343
Количество на модель
1
№
3
Название детали
Жгут блока коммутации
Заводской номер
5299-3724344
Количество на модель
1
№
4
Название детали
Жгут блока коммутации
Заводской номер
5299-3724345
Количество на модель
1
№
5
Название детали
Жгут блока коммутации
Заводской номер
5299-3724346
Количество на модель
1
№
6
Название детали
Перемычка
Заводской номер
5299-3724347
Количество на модель
1
№
7
Название детали
Перемычка
Заводской номер
5299-3724348
Количество на модель
1
№
8
Название детали
Перемычка
Заводской номер
5299-3724349
Количество на модель
2
№
9
Название детали
Перемычка
Заводской номер
5299-3724350
Количество на модель
1
№
10
Название детали
Винт
Заводской номер
1/32760/01
Количество на модель
2
№
15
Название детали
Гайка
Заводской номер
1/07940/11
Количество на модель
15
№
16
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
1
№
17
Название детали
Шайба 6 зубчатая
Заводской номер
1/06154/71
Количество на модель
10
№
18
Название детали
Шайба
Заводской номер
1/05192/01
Количество на модель
15
№
19
Название детали
Шайба пружинная 4
Заводской номер
1/11953/70
Количество на модель
15
№
20
Название детали
Стяжка монтажная с отверстием ZK-150 I
Заводской номер
ZK-150I
Количество на модель
15
№
25
Название детали
Стяжка монтажная K-150 М
Заводской номер
K-150М
Количество на модель
25
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут блока коммутации | 5299-3724341 | 1 | 1 | 1 | |||
| 2 | Жгут блока коммутации | 5299-3724342 | 1 | 1 | 2 | |||
| 3 | Жгут блока коммутации | 5299-3724343 | 1 | 1 | 3 | |||
| 4 | Жгут блока коммутации | 5299-3724344 | 1 | 1 | 4 | |||
| 5 | Жгут блока коммутации | 5299-3724345 | 1 | 1 | 5 | |||
| 6 | Жгут блока коммутации | 5299-3724346 | 1 | 1 | 6 | |||
| 7 | Перемычка | 5299-3724347 | 1 | 1 | 7 | |||
| 8 | Перемычка | 5299-3724348 | 1 | 1 | 8 | |||
| 9 | Перемычка | 5299-3724349 | 2 | 2 | 9 | |||
| 10 | Перемычка | 5299-3724350 | 1 | 1 | 10 | |||
| 15 | Винт | 1/32760/01 | 2 | 2 | 15 | |||
| 16 | Гайка | 1/07940/11 | 15 | 15 | 16 | |||
| 17 | Гайка М6-6Н | 1/58962/11 | 1 | 1 | 17 | |||
| 18 | Шайба 6 зубчатая | 1/06154/71 | 10 | 10 | 18 | |||
| 19 | Шайба | 1/05192/01 | 15 | 15 | 19 | |||
| 20 | Шайба пружинная 4 | 1/11953/70 | 15 | 15 | 20 | |||
| 25 | Стяжка монтажная с отверстием ZK-150 I | ZK-150I | 15 | 15 | 25 | |||
| 26 | Стяжка монтажная K-150 М | K-150М | 25 | 25 | 26 |
