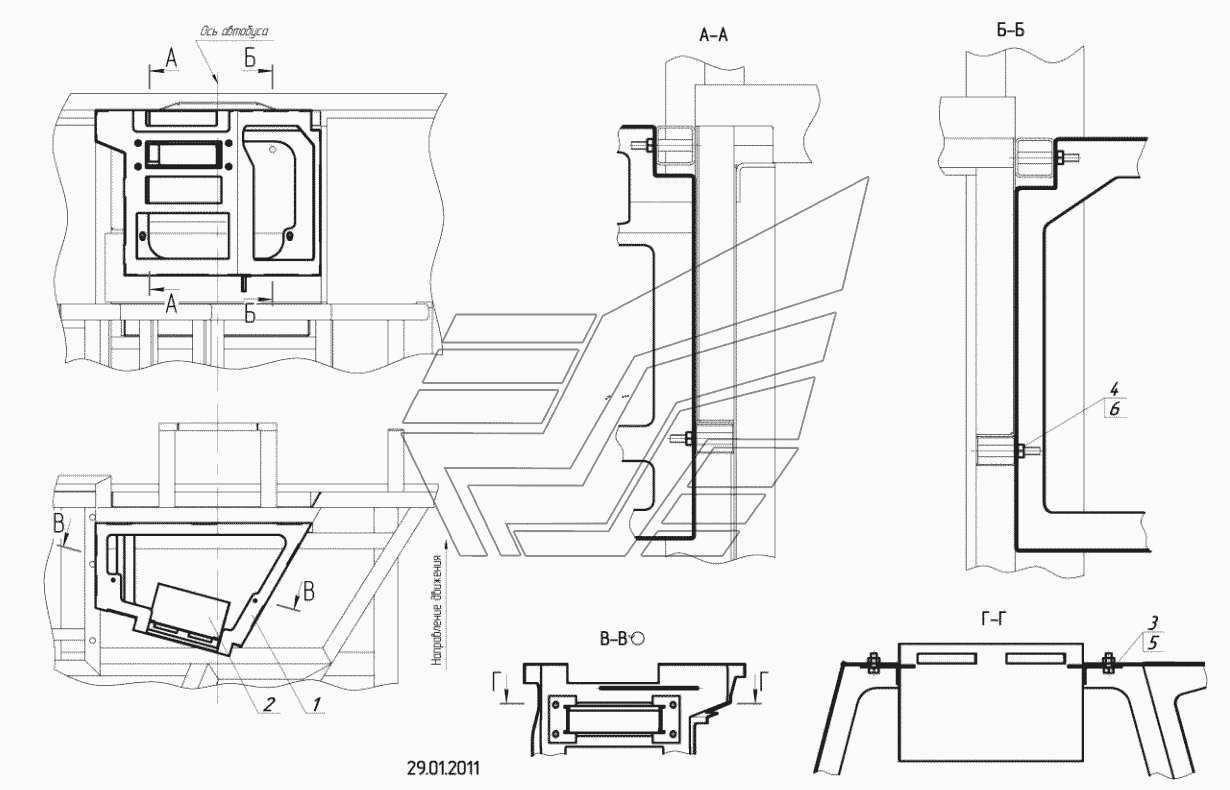

5299-23-5301618-03 – Установка каркаса консоли
100%
Название детали
Каркас консоли
Заводской номер
5299-23-5301618-02
Количество на модель
1
№
1
Название детали
Короб в сборе
Заводской номер
5299-23-5301703-02
Количество на модель
1
№
2
Название детали
Болт ТЕМ6-6gх16
Заводской номер
1/09022/21
Количество на модель
4
№
3
Название детали
Гайка Е М8-6Н
Заводской номер
1/6101008/11
Количество на модель
4
№
4
Название детали
Шайба 6 пружинная зубчатая коническая с наружными зубцами
Заводской номер
1/26068/71
Количество на модель
4
№
5
Название детали
Шайба коническая зубчатая
Заводской номер
1/26069/70
Количество на модель
4
№
6
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Каркас консоли | 5299-23-5301618-02 | 1 | 1 | 1 | |||
| 2 | Короб в сборе | 5299-23-5301703-02 | 1 | 1 | 2 | |||
| 3 | Болт ТЕМ6-6gх16 | 1/09022/21 | 4 | 4 | 3 | |||
| 4 | Гайка Е М8-6Н | 1/6101008/11 | 4 | 4 | 4 | |||
| 5 | Шайба 6 пружинная зубчатая коническая с наружными зубцами | 1/26068/71 | 4 | 4 | 5 | |||
| 6 | Шайба коническая зубчатая | 1/26069/70 | 4 | 4 | 6 |
