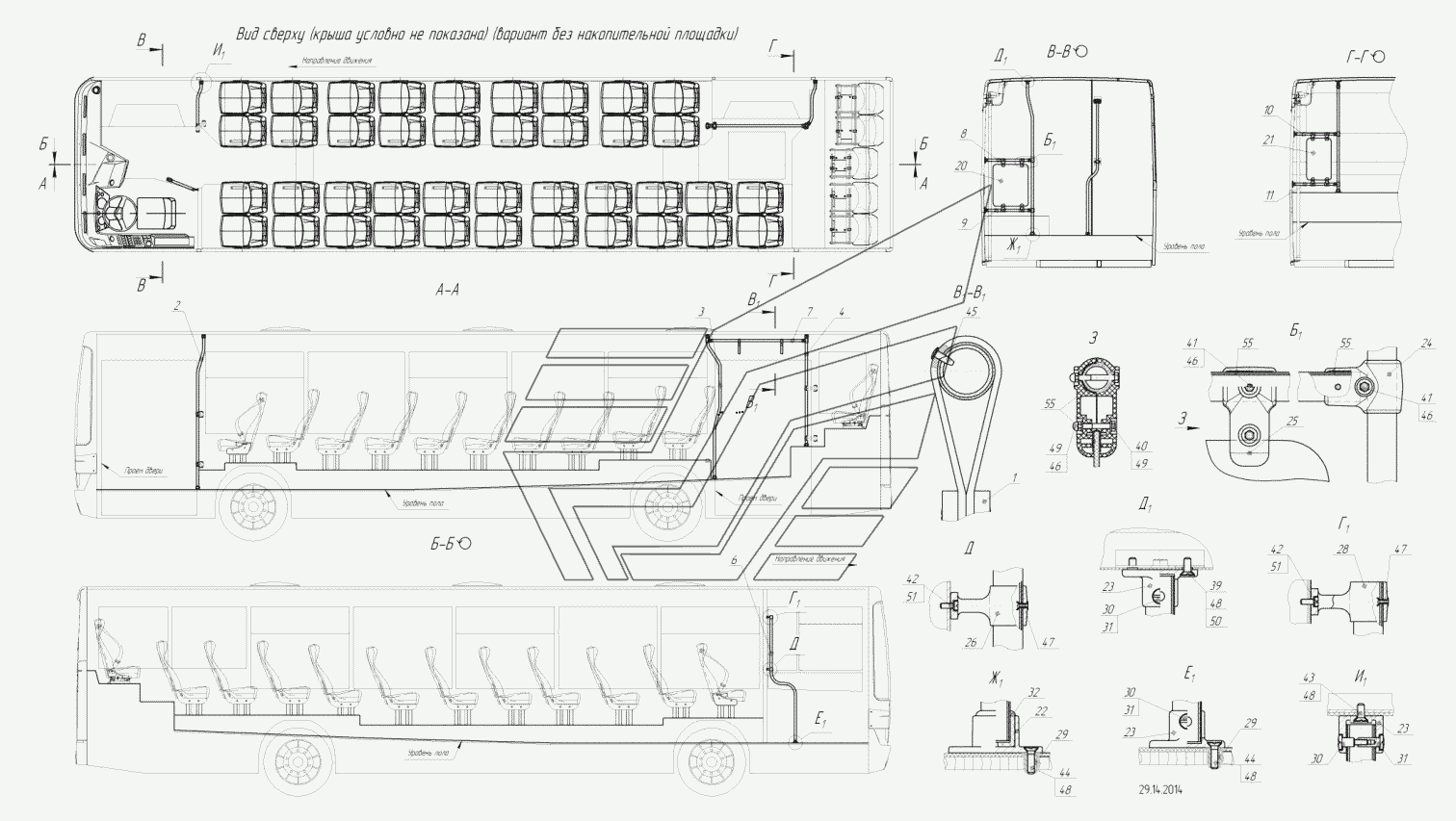

5299-01-8200010-01 – Установка поручней (вариант без накопительной площадки)
100%
Название детали
Ручка в сборе
Заводской номер
5299-8200520
Количество на модель
2
№
1
Название детали
Поручень-стойка
Заводской номер
5299-8200200-01
Количество на модель
1
№
2
Название детали
Поручень-стойка
Заводской номер
5299-11-8200231-01
Количество на модель
1
№
3
Название детали
Поручень-стойка
Заводской номер
5299-8200239
Количество на модель
1
№
4
Название детали
Поручень
Заводской номер
5299-8200216
Количество на модель
1
№
5
Название детали
Поручень
Заводской номер
5299-01-8200138
Количество на модель
1
№
6
Название детали
Поручень
Заводской номер
5299-11-8200216-01
Количество на модель
1
№
7
Название детали
Поручень ограждения
Заводской номер
5299-11-8200234
Количество на модель
1
№
8
Название детали
Поручень ограждения
Заводской номер
5299-11-8200237
Количество на модель
1
№
9
Название детали
Поручень ограждения
Заводской номер
5299-8200235
Количество на модель
1
№
10
Название детали
Поручень ограждения
Заводской номер
5299-8200235-01
Количество на модель
1
№
11
Название детали
Панель
Заводской номер
5299-8200135
Количество на модель
1
№
20
Название детали
Панель ограждения
Заводской номер
5299-11-8200136
Количество на модель
1
№
21
Название детали
Кронштейн стойки
Заводской номер
5299-8251002
Количество на модель
3
№
22
Название детали
Кронштейн стойки
Заводской номер
5299-8200719-01
Количество на модель
11
№
23
Название детали
Кронштейн тройной
Заводской номер
5299-10-8200705-10
Количество на модель
12
№
24
Название детали
Держатель перегородки
Заводской номер
5299-10-8200792-10
Количество на модель
16
№
25
Название детали
Кронштейн поручня
Заводской номер
5299-8200704
Количество на модель
1
№
26
Название детали
Кронштейн поручня
Заводской номер
5299-8200718-01
Количество на модель
1
№
28
Название детали
Гайка-шуруп
Заводской номер
3964-7200087
Количество на модель
8
№
29
Название детали
Винт
Заводской номер
5299-8200528-01
Количество на модель
11
№
30
Название детали
Ось
Заводской номер
5299-8200529
Количество на модель
11
№
31
Название детали
Резиновая проставка
Заводской номер
5299-8251001
Количество на модель
3
№
32
Название детали
Винт М8-6gх25
Заводской номер
1/33037/11
Количество на модель
6
№
39
Название детали
Болт М6-6gх40
Заводской номер
1/09032/21
Количество на модель
8
№
40
Название детали
Болт М6-6gх45
Заводской номер
1/09034/21
Количество на модель
20
№
41
Название детали
Винт ТС с крестообразным шлицем М6-6gх16
Заводской номер
1/32762/01
Количество на модель
4
№
42
Название детали
Винт М8-6gх20
Заводской номер
1/33035/11
Количество на модель
8
№
43
Название детали
Винт М8-6gх30
Заводской номер
1/33039/01
Количество на модель
8
№
44
Название детали
Винт самонарезающий ST 4,2х19
Заводской номер
ВинтST4.2х19
Количество на модель
2
№
45
Название детали
Гайка глухая -крепления крышки голов. М6-6Н
Заводской номер
2108-1003298
Количество на модель
28
№
46
Название детали
Заклепка односторонняя 4,9х13
Заводской номер
4597600520
Количество на модель
2
№
47
Название детали
Шайба коническая зубчатая
Заводской номер
1/26069/70
Количество на модель
22
№
48
Название детали
Шайба плоская 6х15х1
Заводской номер
1/26444/01
Количество на модель
16
№
49
Название детали
Шайба пружинная 8
Заводской номер
1/05166/70
Количество на модель
6
№
50
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
4
№
51
Название детали
Уплотнитель кронштейна поручня
Заводской номер
5299-10-8200705-12
Количество на модель
40
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ручка в сборе | 5299-8200520 | 2 | 2 | 1 | |||
| 2 | Поручень-стойка | 5299-8200200-01 | 1 | 1 | 2 | |||
| 3 | Поручень-стойка | 5299-11-8200231-01 | 1 | 1 | 3 | |||
| 4 | Поручень-стойка | 5299-8200239 | 1 | 1 | 4 | |||
| 5 | Поручень | 5299-8200216 | 1 | 1 | 5 | |||
| 6 | Поручень | 5299-01-8200138 | 1 | 1 | 6 | |||
| 7 | Поручень | 5299-11-8200216-01 | 1 | 1 | 7 | |||
| 8 | Поручень ограждения | 5299-11-8200234 | 1 | 1 | 8 | |||
| 9 | Поручень ограждения | 5299-11-8200237 | 1 | 1 | 9 | |||
| 10 | Поручень ограждения | 5299-8200235 | 1 | 1 | 10 | |||
| 11 | Поручень ограждения | 5299-8200235-01 | 1 | 1 | 11 | |||
| 20 | Панель | 5299-8200135 | 1 | 1 | 20 | |||
| 21 | Панель ограждения | 5299-11-8200136 | 1 | 1 | 21 | |||
| 22 | Кронштейн стойки | 5299-8251002 | 3 | 3 | 22 | |||
| 23 | Кронштейн стойки | 5299-8200719-01 | 11 | 11 | 23 | |||
| 24 | Кронштейн тройной | 5299-10-8200705-10 | 12 | 12 | 24 | |||
| 25 | Держатель перегородки | 5299-10-8200792-10 | 16 | 16 | 25 | |||
| 26 | Кронштейн поручня | 5299-8200704 | 1 | 1 | 26 | |||
| 28 | Кронштейн поручня | 5299-8200718-01 | 1 | 1 | 28 | |||
| 29 | Гайка-шуруп | 3964-7200087 | 8 | 8 | 29 | |||
| 30 | Винт | 5299-8200528-01 | 11 | 11 | 30 | |||
| 31 | Ось | 5299-8200529 | 11 | 11 | 31 | |||
| 32 | Резиновая проставка | 5299-8251001 | 3 | 3 | 32 | |||
| 39 | Винт М8-6gх25 | 1/33037/11 | 6 | 6 | 39 | |||
| 40 | Болт М6-6gх40 | 1/09032/21 | 8 | 8 | 40 | |||
| 41 | Болт М6-6gх45 | 1/09034/21 | 20 | 20 | 41 | |||
| 42 | Винт ТС с крестообразным шлицем М6-6gх16 | 1/32762/01 | 4 | 4 | 42 | |||
| 43 | Винт М8-6gх20 | 1/33035/11 | 8 | 8 | 43 | |||
| 44 | Винт М8-6gх30 | 1/33039/01 | 8 | 8 | 44 | |||
| 45 | Винт самонарезающий ST 4,2х19 | ВинтST4.2х19 | 2 | 2 | 45 | |||
| 46 | Гайка глухая -крепления крышки голов. М6-6Н | 2108-1003298 | 28 | 28 | 46 | |||
| 47 | Заклепка односторонняя 4,9х13 | 4597600520 | 2 | 2 | 47 | |||
| 48 | Шайба коническая зубчатая | 1/26069/70 | 22 | 22 | 48 | |||
| 49 | Шайба плоская 6х15х1 | 1/26444/01 | 16 | 16 | 49 | |||
| 50 | Шайба пружинная 8 | 1/05166/70 | 6 | 6 | 50 | |||
| 51 | Шайба пружинная 6 | 1/05164/70 | 4 | 4 | 51 | |||
| 55 | Уплотнитель кронштейна поручня | 5299-10-8200705-12 | 40 | 40 | 55 |
