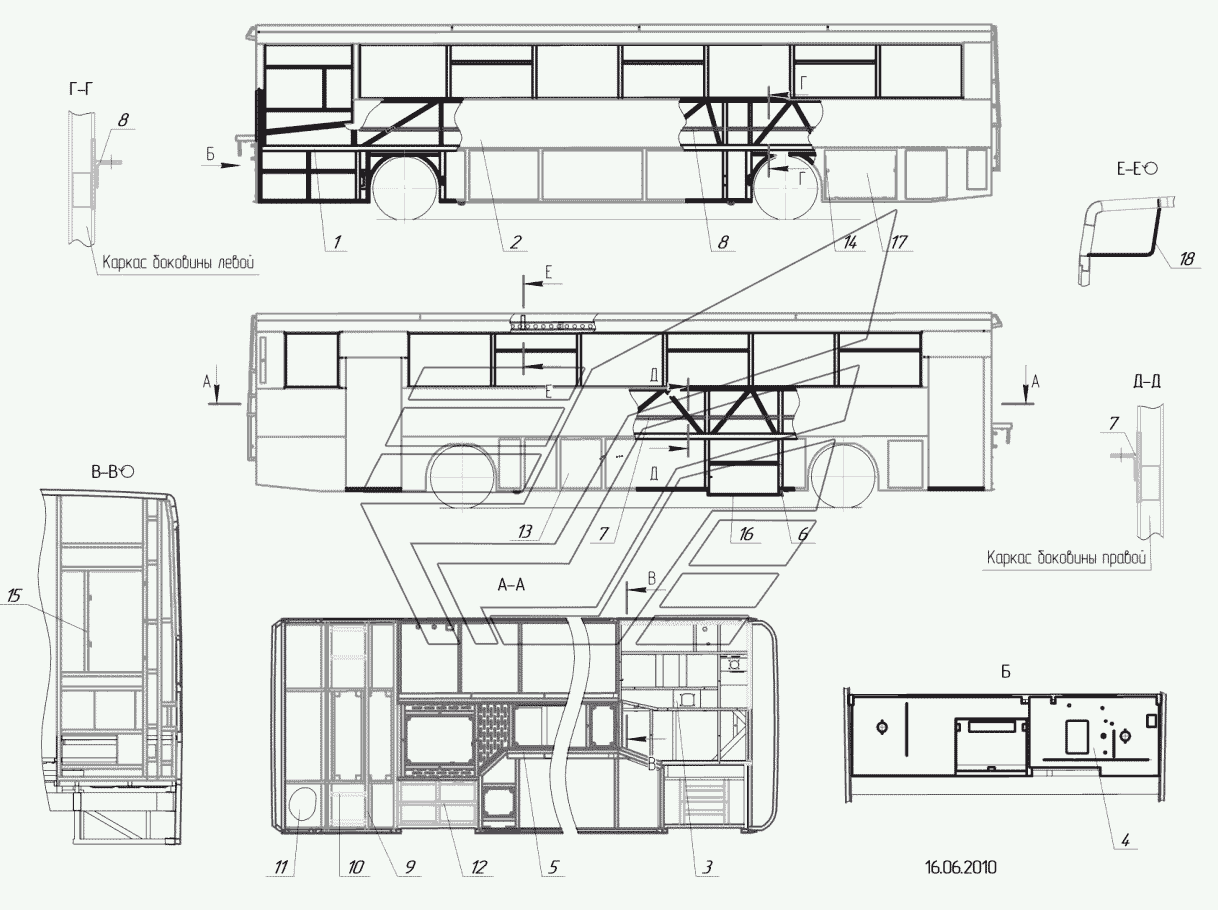

5299-17-5000020-42 – Кузов в сборе (см.5299-17-5000020 СБ)
100%
Название детали
Сборка-сварка каркасов кузова на шасси
Заводской номер
5299-08-5000030-01
Количество на модель
1
№
1
Название детали
Установка панелей наружной облицовки
Заводской номер
5299-08-5000100
Количество на модель
1
№
2
Название детали
Облицовка каркаса рабочего места водителя
Заводской номер
5299-5300610
Количество на модель
1
№
4
Название детали
Установка каркаса подиума
Заводской номер
5299-17-5101500
Количество на модель
1
№
5
Название детали
Каркас боковины правой с закладными
Заводской номер
5299-08-5401010-01
Количество на модель
1
№
7
Название детали
Каркас боковины левой с закладными
Заводской номер
5299-08-5401011-01
Количество на модель
1
№
8
Название детали
Каркас мотоотсека с установкой
Заводской номер
5299-08-5600500
Количество на модель
1
№
9
Название детали
Установка закладных пластин в каркас мотоотсека
Заводской номер
5299-17-5600550
Количество на модель
1
№
10
Название детали
Установка панелей мотоотсека
Заводской номер
5299-08-5600710
Количество на модель
1
№
11
Название детали
Установка подножек
Заводской номер
5299-08-5101050
Количество на модель
1
№
12
Название детали
Установка багажных отсеков
Заводской номер
5299-08-5401500
Количество на модель
1
№
13
Название детали
Установка кронштейнов под боковые наружные люка
Заводской номер
5299-08-5400509
Количество на модель
1
№
14
Название детали
Установка каркаса левой перегородки
Заводской номер
5299-08-5000078
Количество на модель
1
№
15
Название детали
Доработка проема отсека запасного колеса
Заводской номер
5299-5400370
Количество на модель
1
№
16
Название детали
Установка обшивки отсека ПЖД (евро-4)
Заводской номер
5299-17-8106505-04
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сборка-сварка каркасов кузова на шасси | 5299-08-5000030-01 | 1 | 1 | 1 | |||
| 2 | Установка панелей наружной облицовки | 5299-08-5000100 | 1 | 1 | 2 | |||
| 4 | Облицовка каркаса рабочего места водителя | 5299-5300610 | 1 | 1 | 4 | |||
| 5 | Установка каркаса подиума | 5299-17-5101500 | 1 | 1 | 5 | |||
| 7 | Каркас боковины правой с закладными | 5299-08-5401010-01 | 1 | 1 | 7 | |||
| 8 | Каркас боковины левой с закладными | 5299-08-5401011-01 | 1 | 1 | 8 | |||
| 9 | Каркас мотоотсека с установкой | 5299-08-5600500 | 1 | 1 | 9 | |||
| 10 | Установка закладных пластин в каркас мотоотсека | 5299-17-5600550 | 1 | 1 | 10 | |||
| 11 | Установка панелей мотоотсека | 5299-08-5600710 | 1 | 1 | 11 | |||
| 12 | Установка подножек | 5299-08-5101050 | 1 | 1 | 12 | |||
| 13 | Установка багажных отсеков | 5299-08-5401500 | 1 | 1 | 13 | |||
| 14 | Установка кронштейнов под боковые наружные люка | 5299-08-5400509 | 1 | 1 | 14 | |||
| 15 | Установка каркаса левой перегородки | 5299-08-5000078 | 1 | 1 | 15 | |||
| 16 | Доработка проема отсека запасного колеса | 5299-5400370 | 1 | 1 | 16 | |||
| 17 | Установка обшивки отсека ПЖД (евро-4) | 5299-17-8106505-04 | 1 | 1 | 17 |
