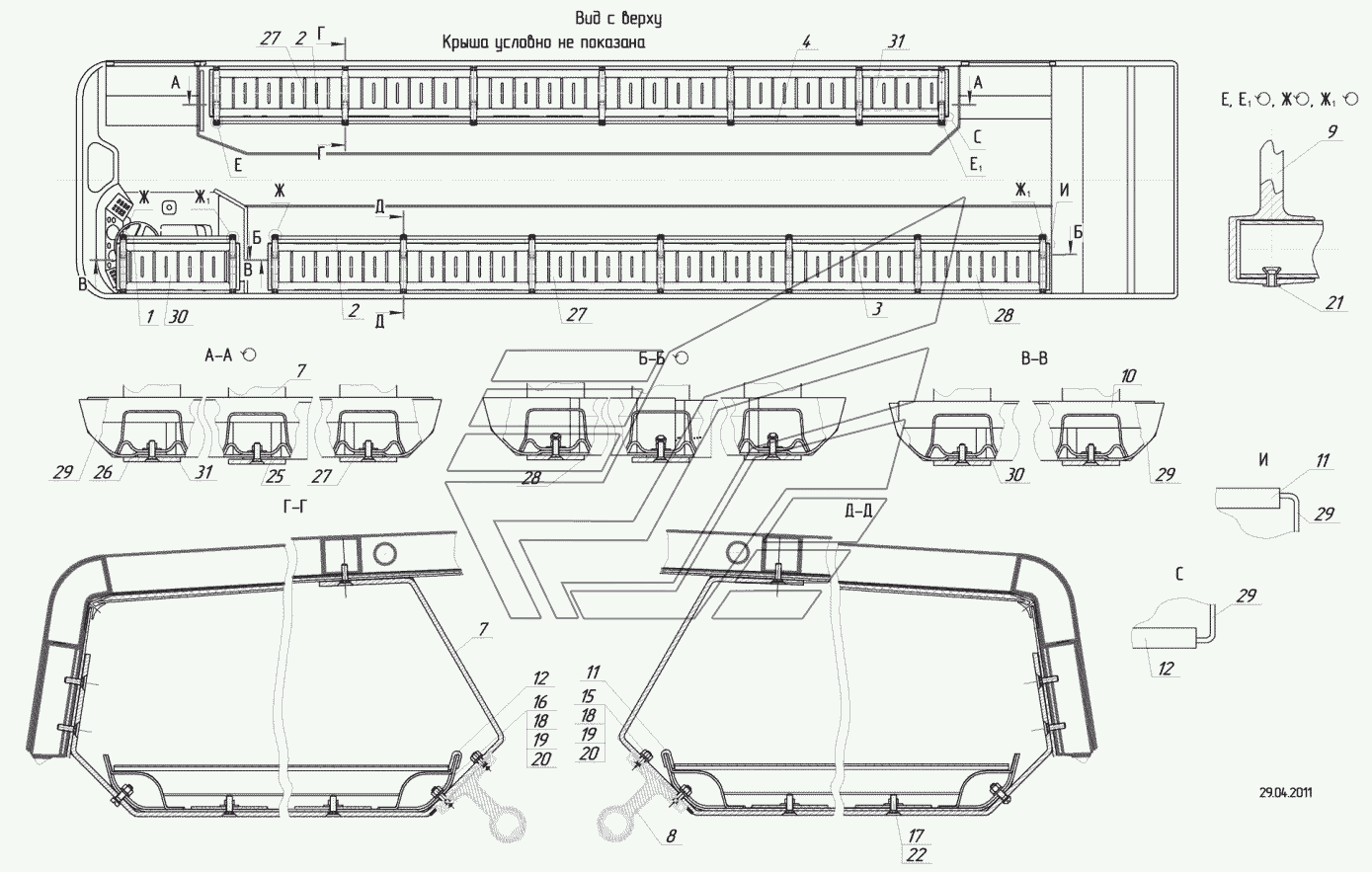

5299-17-8001005 – Установка полок с поручнями
100%
Название детали
Поручень
Заводской номер
5299-11-8200116
Количество на модель
1
№
1
Название детали
Поручень
Заводской номер
5299-11-8200117
Количество на модель
2
№
2
Название детали
Поручень
Заводской номер
5299-11-8200119
Количество на модель
1
№
3
Название детали
Поручень
Заводской номер
5299-11-8200120
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
5299-11-8001010
Количество на модель
16
№
7
Название детали
Кронштейн поручня
Заводской номер
5299-8200704
Количество на модель
10
№
8
Название детали
Кронштейн поручня
Заводской номер
5299-8200718
Количество на модель
6
№
9
Название детали
Профиль окантовочный
Заводской номер
5299-11-8001011
Количество на модель
1
№
10
Название детали
Профиль окантовочный
Заводской номер
5299-11-8001013
Количество на модель
1
№
11
Название детали
Профиль резиновый
Заводской номер
529917-8001014
Количество на модель
1
№
12
Название детали
Винт ТС с крестообразным шлицем М6-6gх16
Заводской номер
1/32762/01
Количество на модель
16
№
15
Название детали
Винт М6х14
Заводской номер
1/32766/01
Количество на модель
32
№
16
Название детали
Винт М6-6gх20
Заводской номер
1/33015/01
Количество на модель
96
№
17
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
48
№
18
Название детали
Шайба плоская 6х15х1
Заводской номер
1/26444/01
Количество на модель
48
№
19
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
48
№
20
Название детали
Заклепка односторонняя 4,9х13
Заводской номер
4597600520
Количество на модель
16
№
21
Название детали
Шайба 6 пружинная зубчатая коническая с наружными зубцами
Заводской номер
1/26068/71
Количество на модель
96
№
22
Название детали
Накладка салонной полки
Заводской номер
5299-08-8102200
Количество на модель
10
№
25
Название детали
Накладка салонной полки крайняя
Заводской номер
5299-08-8102210
Количество на модель
6
№
26
Название детали
Панель полки салона основная
Заводской номер
5299-08-8102120
Количество на модель
10
№
27
Название детали
Панель полки салона крайняя
Заводской номер
5299-08-8102121
Количество на модель
1
№
28
Название детали
Законцовка полки салона
Заводской номер
5299-08-8102122
Количество на модель
6
№
29
Название детали
Панель полки водителя
Заводской номер
5299-08-8102123
Количество на модель
1
№
30
Название детали
Панель полки салона крайняя
Заводской номер
5299-08-8102124
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поручень | 5299-11-8200116 | 1 | 1 | 1 | |||
| 2 | Поручень | 5299-11-8200117 | 2 | 2 | 2 | |||
| 3 | Поручень | 5299-11-8200119 | 1 | 1 | 3 | |||
| 4 | Поручень | 5299-11-8200120 | 1 | 1 | 4 | |||
| 7 | Кронштейн | 5299-11-8001010 | 16 | 16 | 7 | |||
| 8 | Кронштейн поручня | 5299-8200704 | 10 | 10 | 8 | |||
| 9 | Кронштейн поручня | 5299-8200718 | 6 | 6 | 9 | |||
| 10 | Профиль окантовочный | 5299-11-8001011 | 1 | 1 | 10 | |||
| 11 | Профиль окантовочный | 5299-11-8001013 | 1 | 1 | 11 | |||
| 12 | Профиль резиновый | 529917-8001014 | 1 | 1 | 12 | |||
| 15 | Винт ТС с крестообразным шлицем М6-6gх16 | 1/32762/01 | 16 | 16 | 15 | |||
| 16 | Винт М6х14 | 1/32766/01 | 32 | 32 | 16 | |||
| 17 | Винт М6-6gх20 | 1/33015/01 | 96 | 96 | 17 | |||
| 18 | Гайка М6-6Н | 1/58962/11 | 48 | 48 | 18 | |||
| 19 | Шайба плоская 6х15х1 | 1/26444/01 | 48 | 48 | 19 | |||
| 20 | Шайба пружинная 6 | 1/05164/70 | 48 | 48 | 20 | |||
| 21 | Заклепка односторонняя 4,9х13 | 4597600520 | 16 | 16 | 21 | |||
| 22 | Шайба 6 пружинная зубчатая коническая с наружными зубцами | 1/26068/71 | 96 | 96 | 22 | |||
| 25 | Накладка салонной полки | 5299-08-8102200 | 10 | 10 | 25 | |||
| 26 | Накладка салонной полки крайняя | 5299-08-8102210 | 6 | 6 | 26 | |||
| 27 | Панель полки салона основная | 5299-08-8102120 | 10 | 10 | 27 | |||
| 28 | Панель полки салона крайняя | 5299-08-8102121 | 1 | 1 | 28 | |||
| 29 | Законцовка полки салона | 5299-08-8102122 | 6 | 6 | 29 | |||
| 30 | Панель полки водителя | 5299-08-8102123 | 1 | 1 | 30 | |||
| 31 | Панель полки салона крайняя | 5299-08-8102124 | 1 | 1 | 31 |
