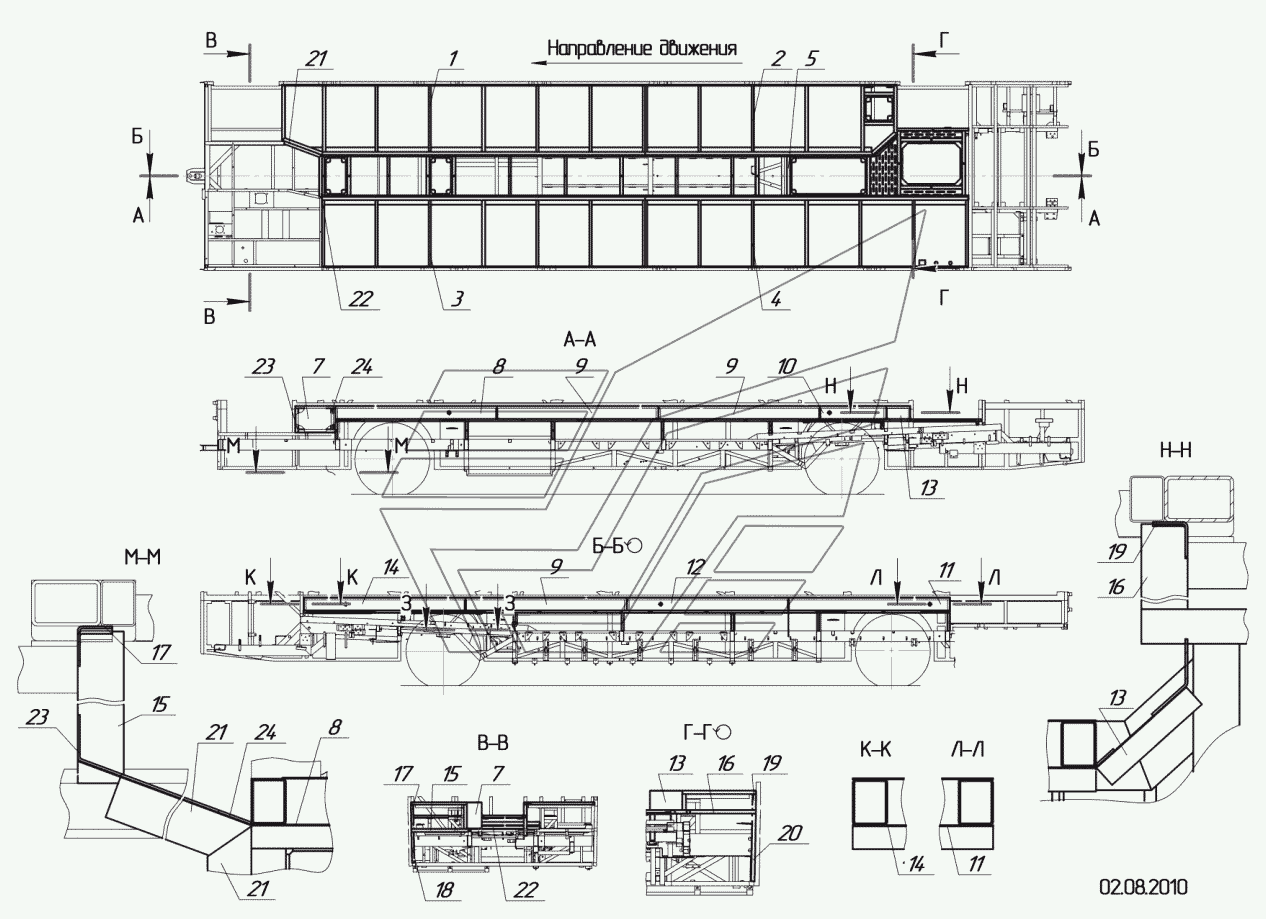

5299-17-5101500 – Установка каркаса подиума
100%
Название детали
Каркас подиума правый передний
Заводской номер
5299-17-5101530
Количество на модель
1
№
1
Название детали
Каркас подиума правый задний
Заводской номер
5299-17-5101545
Количество на модель
1
№
2
Название детали
Каркас подиума левый передний
Заводской номер
5299-17-5101565
Количество на модель
1
№
3
Название детали
Каркас подиума левый задний
Заводской номер
5299-17-5101575
Количество на модель
1
№
4
Название детали
Каркас подиума средний
Заводской номер
5299-17-5101580
Количество на модель
1
№
5
Название детали
Панель
Заводской номер
5299-17-5101509
Количество на модель
1
№
7
Название детали
Панель
Заводской номер
299-17-5101510
Количество на модель
1
№
8
Название детали
Панель
Заводской номер
5299-17-5101511
Количество на модель
3
№
9
Название детали
Панель
Заводской номер
5299-17-5101512
Количество на модель
1
№
10
Название детали
Панель
Заводской номер
5299-17-5101513
Количество на модель
1
№
11
Название детали
Панель
Заводской номер
5299-17-5101514
Количество на модель
1
№
12
Название детали
Панель
Заводской номер
5299-17-5101515
Количество на модель
1
№
13
Название детали
Панель
Заводской номер
5299-17-5101516
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
5299-17-5101517
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
5299-17-5101518
Количество на модель
1
№
16
Название детали
Уголок
Заводской номер
5299-5101519
Количество на модель
1
№
17
Название детали
Уголок
Заводской номер
5299-5101520
Количество на модель
1
№
18
Название детали
Уголок
Заводской номер
5299-5101521
Количество на модель
1
№
19
Название детали
Уголок
Заводской номер
5299-5101522
Количество на модель
1
№
20
Название детали
Уголок
Заводской номер
5299-5101523
Количество на модель
1
№
21
Название детали
Уголок
Заводской номер
5299-5101524
Количество на модель
1
№
22
Название детали
Уголок
Заводской номер
5299-5101525
Количество на модель
1
№
23
Название детали
Пластина
Заводской номер
5299-5101526
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Каркас подиума правый передний | 5299-17-5101530 | 1 | 1 | 1 | |||
| 2 | Каркас подиума правый задний | 5299-17-5101545 | 1 | 1 | 2 | |||
| 3 | Каркас подиума левый передний | 5299-17-5101565 | 1 | 1 | 3 | |||
| 4 | Каркас подиума левый задний | 5299-17-5101575 | 1 | 1 | 4 | |||
| 5 | Каркас подиума средний | 5299-17-5101580 | 1 | 1 | 5 | |||
| 7 | Панель | 5299-17-5101509 | 1 | 1 | 7 | |||
| 8 | Панель | 299-17-5101510 | 1 | 1 | 8 | |||
| 9 | Панель | 5299-17-5101511 | 3 | 3 | 9 | |||
| 10 | Панель | 5299-17-5101512 | 1 | 1 | 10 | |||
| 11 | Панель | 5299-17-5101513 | 1 | 1 | 11 | |||
| 12 | Панель | 5299-17-5101514 | 1 | 1 | 12 | |||
| 13 | Панель | 5299-17-5101515 | 1 | 1 | 13 | |||
| 14 | Панель | 5299-17-5101516 | 1 | 1 | 14 | |||
| 15 | Труба | 5299-17-5101517 | 1 | 1 | 15 | |||
| 16 | Труба | 5299-17-5101518 | 1 | 1 | 16 | |||
| 17 | Уголок | 5299-5101519 | 1 | 1 | 17 | |||
| 18 | Уголок | 5299-5101520 | 1 | 1 | 18 | |||
| 19 | Уголок | 5299-5101521 | 1 | 1 | 19 | |||
| 20 | Уголок | 5299-5101522 | 1 | 1 | 20 | |||
| 21 | Уголок | 5299-5101523 | 1 | 1 | 21 | |||
| 22 | Уголок | 5299-5101524 | 1 | 1 | 22 | |||
| 23 | Уголок | 5299-5101525 | 1 | 1 | 23 | |||
| 24 | Пластина | 5299-5101526 | 1 | 1 | 24 |
