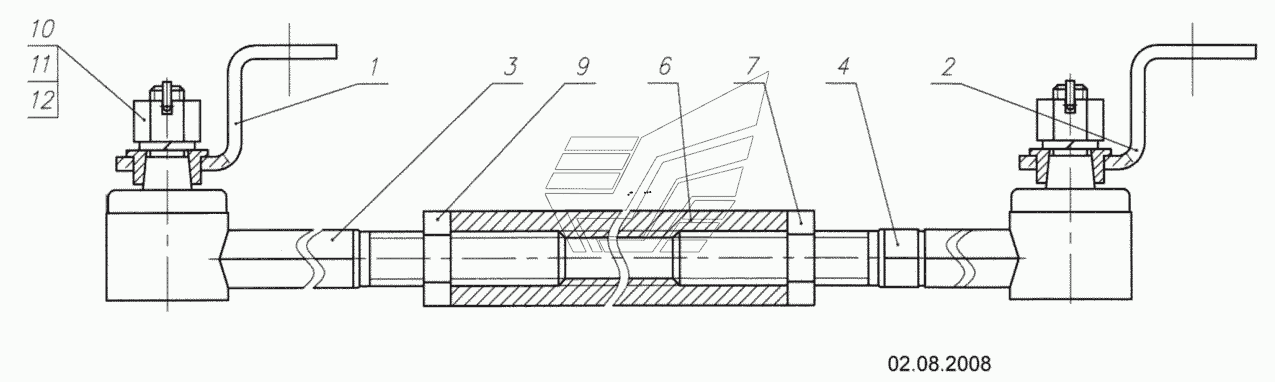

5299-08-6101110 – Тяга двери в сборе
100%
Название детали
Кронштейн шарнира подвижный
Заводской номер
5299-08-6101120
Количество на модель
1
№
1
Название детали
Кронштейн шарнира неподвижный
Заводской номер
5299-08-6101140
Количество на модель
1
№
2
Название детали
Шарнир тяги правый
Заводской номер
5299-08-6101130
Количество на модель
1
№
3
Название детали
Шарнир тяги левый
Заводской номер
5299-08-6101132
Количество на модель
1
№
4
Название детали
Втулка тяги
Заводской номер
5299-08-6101126
Количество на модель
1
№
6
Название детали
Гайка тяги левая
Заводской номер
5299-08-6101127
Количество на модель
1
№
7
Название детали
Гайка низкая М16х1,5-6Н
Заводской номер
1/07914/11
Количество на модель
1
№
9
Название детали
Гайка М10х1,25-6Н
Заводской номер
1/07920/11
Количество на модель
2
№
10
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
2
№
11
Название детали
Шплинт разводной 2х25
Заводской номер
1/07344/01
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн шарнира подвижный | 5299-08-6101120 | 1 | 1 | 1 | |||
| 2 | Кронштейн шарнира неподвижный | 5299-08-6101140 | 1 | 1 | 2 | |||
| 3 | Шарнир тяги правый | 5299-08-6101130 | 1 | 1 | 3 | |||
| 4 | Шарнир тяги левый | 5299-08-6101132 | 1 | 1 | 4 | |||
| 6 | Втулка тяги | 5299-08-6101126 | 1 | 1 | 6 | |||
| 7 | Гайка тяги левая | 5299-08-6101127 | 1 | 1 | 7 | |||
| 9 | Гайка низкая М16х1,5-6Н | 1/07914/11 | 1 | 1 | 9 | |||
| 10 | Гайка М10х1,25-6Н | 1/07920/11 | 2 | 2 | 10 | |||
| 11 | Шайба пружинная 8 | 1/05168/70 | 2 | 2 | 11 | |||
| 12 | Шплинт разводной 2х25 | 1/07344/01 | 2 | 2 | 12 |
