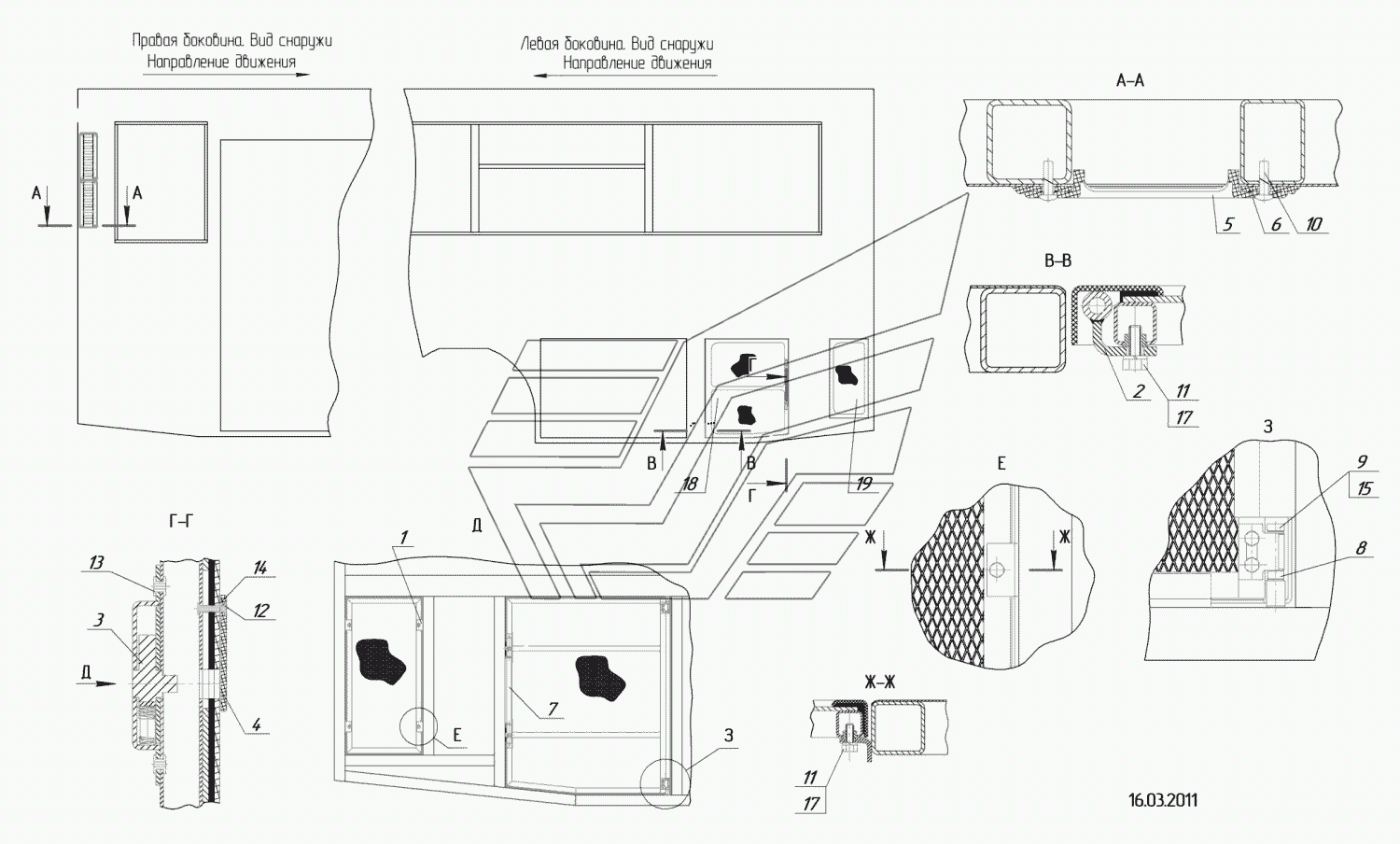

5299-08-5400320-05 – Установка решеток радиатора и воздушного фильтра
100%
Название детали
Установка кронштейнов под решетки радиатора
Заводской номер
5299-08-5401342-05
Количество на модель
1
№
1
Название детали
Шарнир
Заводской номер
5299-5401341-05
Количество на модель
2
№
2
Название детали
Замок
Заводской номер
5299-5401510
Количество на модель
2
№
3
Название детали
Крышка
Заводской номер
5299-6102557
Количество на модель
2
№
4
Название детали
Решетка воздухозаборника
Заводской номер
5299-5400580-02
Количество на модель
2
№
5
Название детали
Уплотнитель
Заводской номер
5299-5400581-01
Количество на модель
2
№
6
Название детали
Уплотнитель
Заводской номер
5299-5405323-05
Количество на модель
1
№
7
Название детали
Гайка
Заводской номер
5299-5401347-05
Количество на модель
2
№
8
Название детали
Болт М8х50
Заводской номер
1/60442/21
Количество на модель
2
№
9
Название детали
Винт
Заводской номер
1/76799/01
Количество на модель
8
№
10
Название детали
Болт ТЕМ6-6gх16
Заводской номер
1/09022/21
Количество на модель
8
№
11
Название детали
Заклепка 3,3х13
Заводской номер
1/28392/90
Количество на модель
2
№
12
Название детали
Заклепка односторонняя 4,9х13
Заводской номер
4597600520
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
1/05192/01
Количество на модель
2
№
14
Название детали
Шайба 8х12х1
Заводской номер
1/26427/01
Количество на модель
4
№
15
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
8
№
17
Название детали
Решетка радиатора в сборе
Заводской номер
5299-08-5400330-05
Количество на модель
1
№
18
Название детали
Решетка радиатора выдувная
Заводской номер
5299-5400340-05
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка кронштейнов под решетки радиатора | 5299-08-5401342-05 | 1 | 1 | 1 | |||
| 2 | Шарнир | 5299-5401341-05 | 2 | 2 | 2 | |||
| 3 | Замок | 5299-5401510 | 2 | 2 | 3 | |||
| 4 | Крышка | 5299-6102557 | 2 | 2 | 4 | |||
| 5 | Решетка воздухозаборника | 5299-5400580-02 | 2 | 2 | 5 | |||
| 6 | Уплотнитель | 5299-5400581-01 | 2 | 2 | 6 | |||
| 7 | Уплотнитель | 5299-5405323-05 | 1 | 1 | 7 | |||
| 8 | Гайка | 5299-5401347-05 | 2 | 2 | 8 | |||
| 9 | Болт М8х50 | 1/60442/21 | 2 | 2 | 9 | |||
| 10 | Винт | 1/76799/01 | 8 | 8 | 10 | |||
| 11 | Болт ТЕМ6-6gх16 | 1/09022/21 | 8 | 8 | 11 | |||
| 12 | Заклепка 3,3х13 | 1/28392/90 | 2 | 2 | 12 | |||
| 13 | Заклепка односторонняя 4,9х13 | 4597600520 | 4 | 4 | 13 | |||
| 14 | Шайба | 1/05192/01 | 2 | 2 | 14 | |||
| 15 | Шайба 8х12х1 | 1/26427/01 | 4 | 4 | 15 | |||
| 17 | Шайба пружинная 6 | 1/05164/70 | 8 | 8 | 17 | |||
| 18 | Решетка радиатора в сборе | 5299-08-5400330-05 | 1 | 1 | 18 | |||
| 19 | Решетка радиатора выдувная | 5299-5400340-05 | 1 | 1 | 19 |
