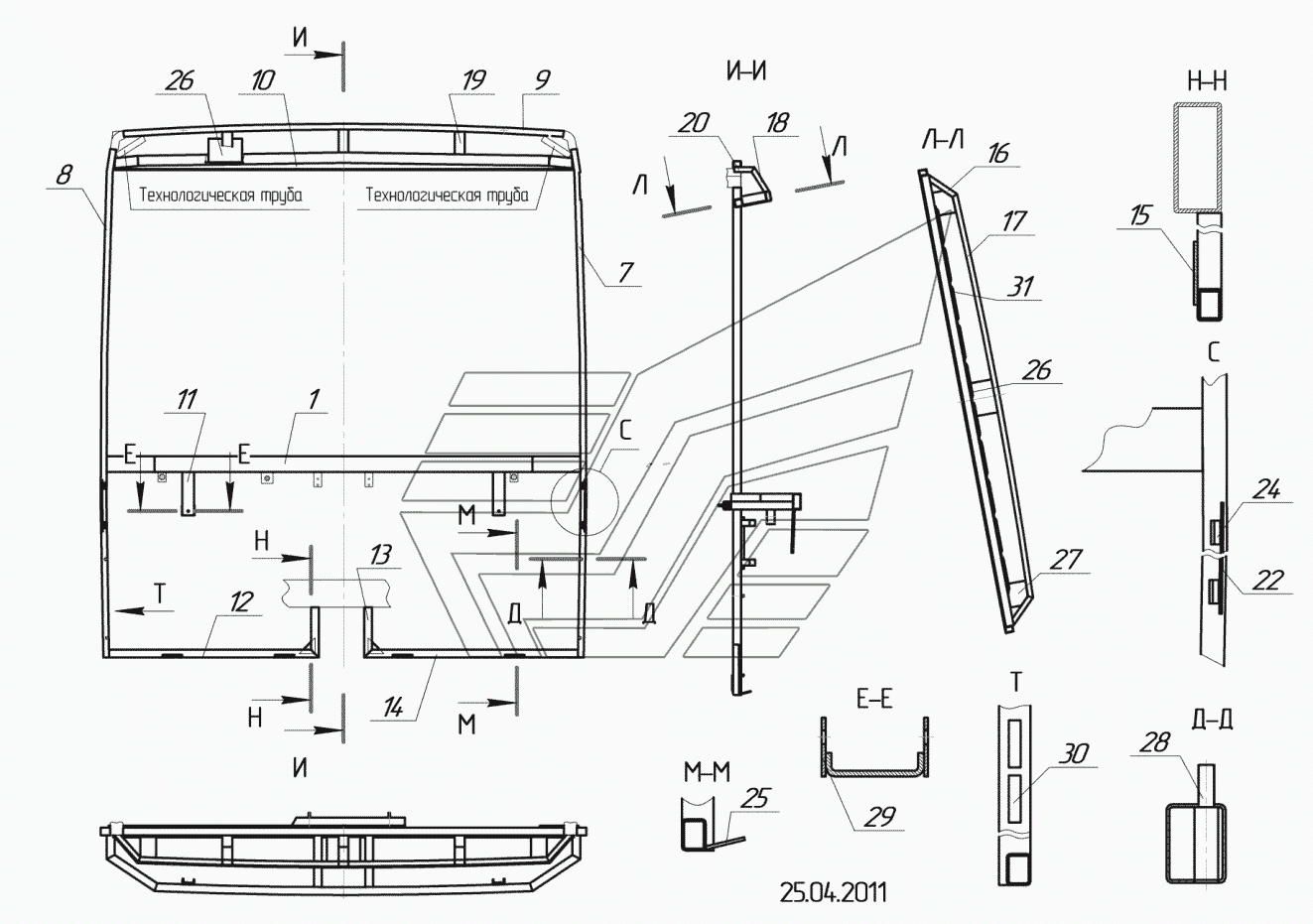

5299-08-5301010-01 – Каркас передка
100%
Название детали
Дуга передка
Заводской номер
5299-08-5301001-01
Количество на модель
1
№
1
Название детали
Стойка боковая левая
Заводской номер
5299-08-5301004-01
Количество на модель
1
№
7
Название детали
Стойка боковая правая
Заводской номер
5299-08-5301005-01
Количество на модель
1
№
8
Название детали
Шпангоут передка
Заводской номер
5299-37-5301009-01
Количество на модель
1
№
9
Название детали
Перекладина верхняя
Заводской номер
5299-08-5301035-01
Количество на модель
1
№
10
Название детали
Кронштейн средней панели
Заводской номер
5299-08-5301050-02
Количество на модель
2
№
11
Название детали
Труба
Заводской номер
5299-08-5301023-01
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
5299-08-5301020-01
Количество на модель
2
№
13
Название детали
Труба
Заводской номер
5299-08-5301040-01
Количество на модель
1
№
14
Название детали
Косынка
Заводской номер
9674-8517414
Количество на модель
2
№
15
Название детали
Труба
Заводской номер
5299-08-5301027-01
Количество на модель
2
№
16
Название детали
Труба
Заводской номер
5299-08-5301028-01
Количество на модель
1
№
17
Название детали
Труба
Заводской номер
5299-08-5301029-01
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
5299-08-5301030-01
Количество на модель
2
№
19
Название детали
Труба
Заводской номер
5299-08-5301034-01
Количество на модель
3
№
20
Название детали
Полоса
Заводской номер
5299-08-5301036-01
Количество на модель
2
№
22
Название детали
Пластина
Заводской номер
5299-08-5301039-01
Количество на модель
4
№
24
Название детали
Пластина
Заводской номер
5299-08-5301038-01
Количество на модель
4
№
25
Название детали
Закладная
Заводской номер
5299-08-5301041-01
Количество на модель
2
№
26
Название детали
Закладная
Заводской номер
5299-08-5301042-01
Количество на модель
2
№
27
Название детали
Ось
Заводской номер
52991-5301027
Количество на модель
4
№
28
Название детали
Кронштейн
Заводской номер
5299-08-5301050-03
Количество на модель
2
№
29
Название детали
Пластина
Заводской номер
5299-5401200
Количество на модель
2
№
30
Название детали
Пруток монтажный
Заводской номер
5299-3718430
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дуга передка | 5299-08-5301001-01 | 1 | 1 | 1 | |||
| 7 | Стойка боковая левая | 5299-08-5301004-01 | 1 | 1 | 7 | |||
| 8 | Стойка боковая правая | 5299-08-5301005-01 | 1 | 1 | 8 | |||
| 9 | Шпангоут передка | 5299-37-5301009-01 | 1 | 1 | 9 | |||
| 10 | Перекладина верхняя | 5299-08-5301035-01 | 1 | 1 | 10 | |||
| 11 | Кронштейн средней панели | 5299-08-5301050-02 | 2 | 2 | 11 | |||
| 12 | Труба | 5299-08-5301023-01 | 1 | 1 | 12 | |||
| 13 | Труба | 5299-08-5301020-01 | 2 | 2 | 13 | |||
| 14 | Труба | 5299-08-5301040-01 | 1 | 1 | 14 | |||
| 15 | Косынка | 9674-8517414 | 2 | 2 | 15 | |||
| 16 | Труба | 5299-08-5301027-01 | 2 | 2 | 16 | |||
| 17 | Труба | 5299-08-5301028-01 | 1 | 1 | 17 | |||
| 18 | Труба | 5299-08-5301029-01 | 1 | 1 | 18 | |||
| 19 | Труба | 5299-08-5301030-01 | 2 | 2 | 19 | |||
| 20 | Труба | 5299-08-5301034-01 | 3 | 3 | 20 | |||
| 22 | Полоса | 5299-08-5301036-01 | 2 | 2 | 22 | |||
| 24 | Пластина | 5299-08-5301039-01 | 4 | 4 | 24 | |||
| 25 | Пластина | 5299-08-5301038-01 | 4 | 4 | 25 | |||
| 26 | Закладная | 5299-08-5301041-01 | 2 | 2 | 26 | |||
| 27 | Закладная | 5299-08-5301042-01 | 2 | 2 | 27 | |||
| 28 | Ось | 52991-5301027 | 4 | 4 | 28 | |||
| 29 | Кронштейн | 5299-08-5301050-03 | 2 | 2 | 29 | |||
| 30 | Пластина | 5299-5401200 | 2 | 2 | 30 | |||
| 31 | Пруток монтажный | 5299-3718430 | 1 | 1 | 31 |
