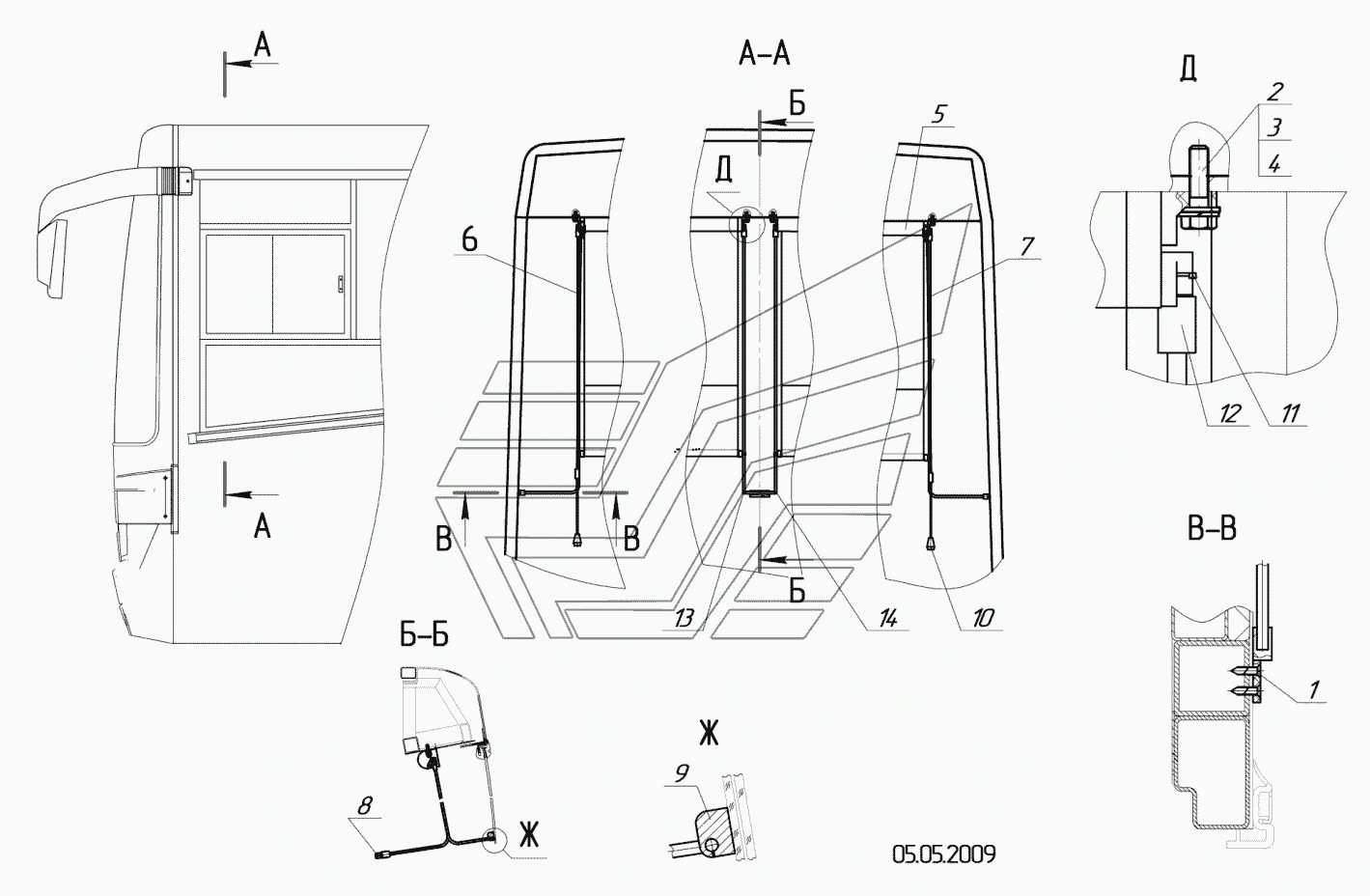

5299-17-8200810 – Установка шторы инерционной
100%
Название детали
Винт 3,6х12,7
Заводской номер
1/76691/01
Количество на модель
4
№
1
Название детали
Болт М5-6gх20
Заводской номер
1/09780/21
Количество на модель
4
№
2
Название детали
Шайба пружинная 5
Заводской номер
1/11954/70
Количество на модель
4
№
3
Название детали
Шайба плоская 5,45х10х1
Заводской номер
1/05193/01
Количество на модель
4
№
4
Название детали
Корпус шторы
Заводской номер
1020005074-01
Количество на модель
2
№
5
Название детали
Направляющая правая
Заводской номер
1020005074-02
Количество на модель
1
№
6
Название детали
Направляющая левая
Заводской номер
1020005076-12
Количество на модель
1
№
7
Название детали
Кронштейн направляющей прямой
Заводской номер
1020005074-04
Количество на модель
1
№
8
Название детали
Кронштейн направляющих центральный
Заводской номер
1020005076-09
Количество на модель
1
№
9
Название детали
Шнур с наконечником и направляющим кронштейном
Заводской номер
1020005074-06
Количество на модель
2
№
10
Название детали
Скоба фиксирующая
Заводской номер
1020005074-07
Количество на модель
4
№
11
Название детали
Демпфер резиновый
Заводской номер
1020005074-08
Количество на модель
4
№
12
Название детали
Направляющая левая центральная
Заводской номер
1020005076-10
Количество на модель
1
№
13
Название детали
Направляющая левая центральная
Заводской номер
1020005076-11
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт 3,6х12,7 | 1/76691/01 | 4 | 4 | 1 | |||
| 2 | Болт М5-6gх20 | 1/09780/21 | 4 | 4 | 2 | |||
| 3 | Шайба пружинная 5 | 1/11954/70 | 4 | 4 | 3 | |||
| 4 | Шайба плоская 5,45х10х1 | 1/05193/01 | 4 | 4 | 4 | |||
| 5 | Корпус шторы | 1020005074-01 | 2 | 2 | 5 | |||
| 6 | Направляющая правая | 1020005074-02 | 1 | 1 | 6 | |||
| 7 | Направляющая левая | 1020005076-12 | 1 | 1 | 7 | |||
| 8 | Кронштейн направляющей прямой | 1020005074-04 | 1 | 1 | 8 | |||
| 9 | Кронштейн направляющих центральный | 1020005076-09 | 1 | 1 | 9 | |||
| 10 | Шнур с наконечником и направляющим кронштейном | 1020005074-06 | 2 | 2 | 10 | |||
| 11 | Скоба фиксирующая | 1020005074-07 | 4 | 4 | 11 | |||
| 12 | Демпфер резиновый | 1020005074-08 | 4 | 4 | 12 | |||
| 13 | Направляющая левая центральная | 1020005076-10 | 1 | 1 | 13 | |||
| 14 | Направляющая левая центральная | 1020005076-11 | 1 | 1 | 14 |
