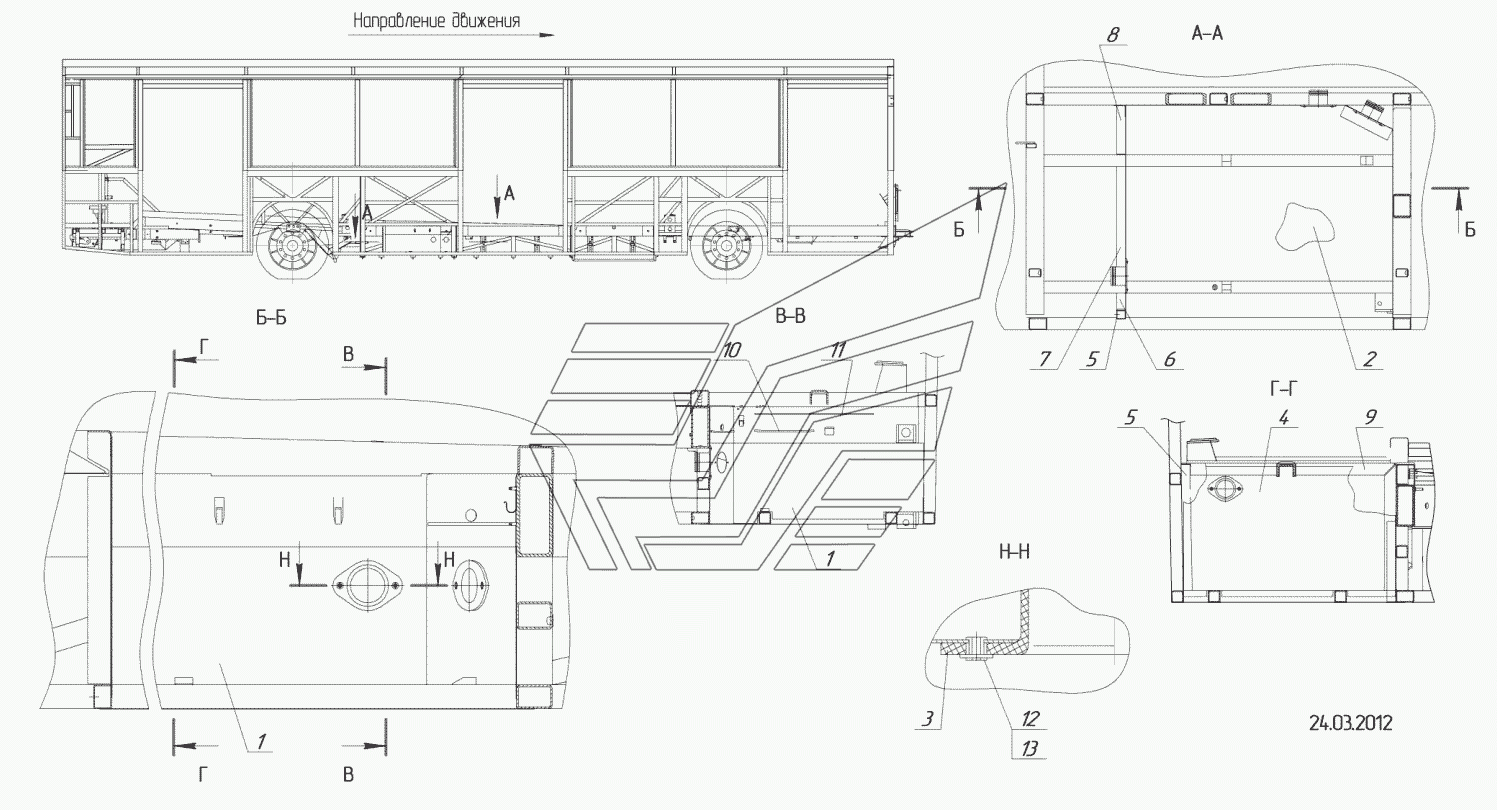

5299-5400610 – Каркас ящика АКБ с установкой
100%
Название детали
Панель боковая
Заводской номер
5299-5400611
Количество на модель
1
№
1
Название детали
Панель нижняя
Заводской номер
5299-5400614
Количество на модель
1
№
2
Название детали
Патрубок
Заводской номер
5299-8102019
Количество на модель
3
№
3
Название детали
Панель левая
Заводской номер
5299-5400613
Количество на модель
1
№
4
Название детали
Труба
Заводской номер
5299-5400615
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
5299-5400616
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
5299-5400617
Количество на модель
1
№
7
Название детали
Труба
Заводской номер
5299-5400618
Количество на модель
1
№
8
Название детали
Уголок
Заводской номер
5299-5400619
Количество на модель
1
№
9
Название детали
Пруток монтажный
Заводской номер
5299-3718430-01
Количество на модель
2
№
10
Название детали
Пруток монтажный
Заводской номер
5299-3718430-02
Количество на модель
1
№
11
Название детали
Заклепка односторонняя 4,9х13
Заводской номер
4597600520
Количество на модель
6
№
12
Название детали
Шайба плоская 5,45х10х1
Заводской номер
1/05193/01
Количество на модель
6
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель боковая | 5299-5400611 | 1 | 1 | 1 | |||
| 2 | Панель нижняя | 5299-5400614 | 1 | 1 | 2 | |||
| 3 | Патрубок | 5299-8102019 | 3 | 3 | 3 | |||
| 4 | Панель левая | 5299-5400613 | 1 | 1 | 4 | |||
| 5 | Труба | 5299-5400615 | 1 | 1 | 5 | |||
| 6 | Труба | 5299-5400616 | 1 | 1 | 6 | |||
| 7 | Труба | 5299-5400617 | 1 | 1 | 7 | |||
| 8 | Труба | 5299-5400618 | 1 | 1 | 8 | |||
| 9 | Уголок | 5299-5400619 | 1 | 1 | 9 | |||
| 10 | Пруток монтажный | 5299-3718430-01 | 2 | 2 | 10 | |||
| 11 | Пруток монтажный | 5299-3718430-02 | 1 | 1 | 11 | |||
| 12 | Заклепка односторонняя 4,9х13 | 4597600520 | 6 | 6 | 12 | |||
| 13 | Шайба плоская 5,45х10х1 | 1/05193/01 | 6 | 6 | 13 |
