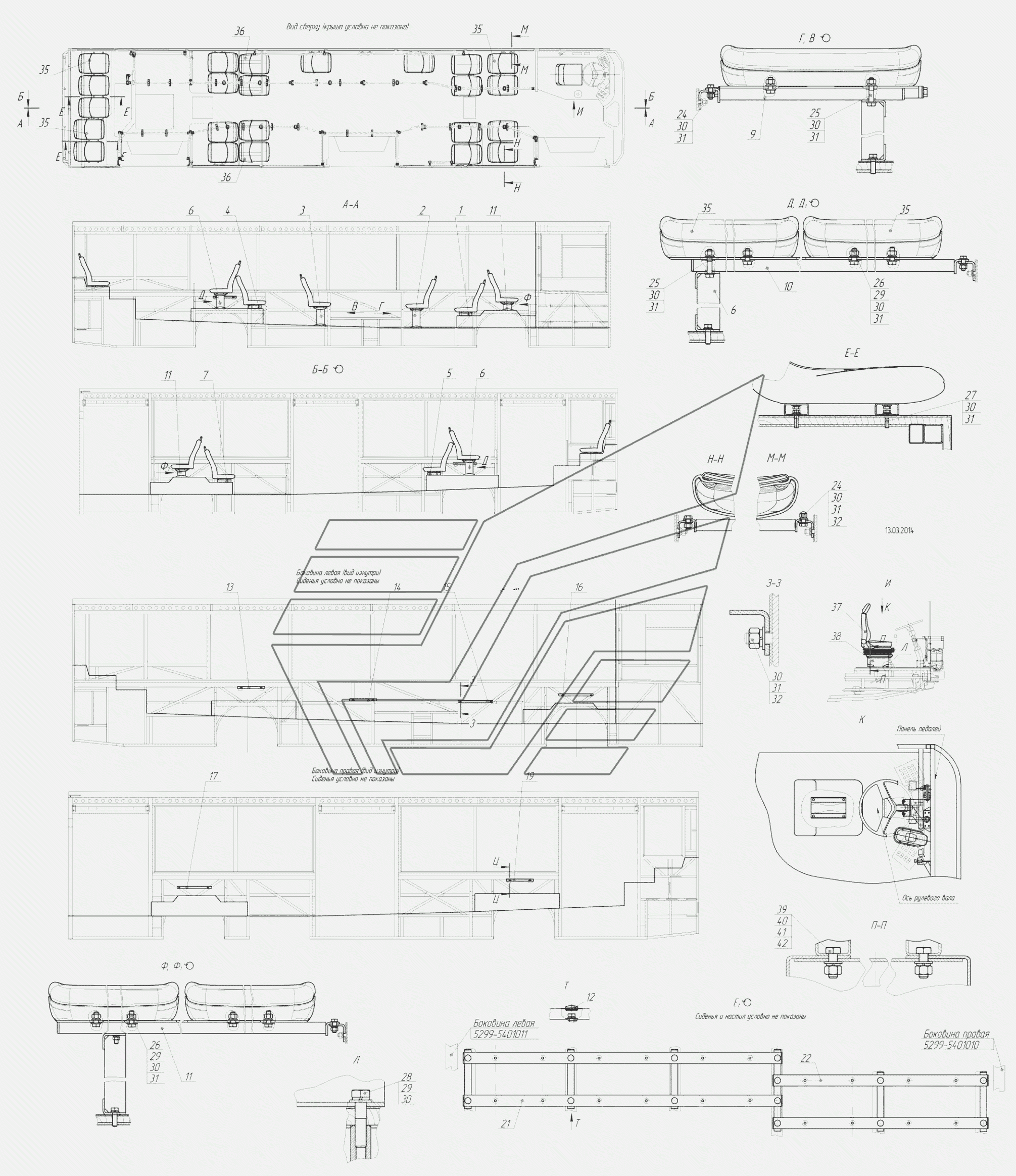

5299-10-5000070-10 – Установка сидений
100%
Название детали
Основание двойное
Заводской номер
5299-10-6851203-05
Количество на модель
1
№
1
Название детали
Ножка-швеллер
Заводской номер
5299-10-6851128
Количество на модель
2
№
2
Название детали
Ножка-швеллер
Заводской номер
5299-10-6851129
Количество на модель
1
№
3
Название детали
Основание двойное
Заводской номер
5299-10-6851203-02
Количество на модель
1
№
4
Название детали
Основание двойное
Заводской номер
5299-10-6851203-03
Количество на модель
1
№
5
Название детали
Ножка-швеллер
Заводской номер
5299-10-6851128-01
Количество на модель
2
№
6
Название детали
Основание двойное
Заводской номер
5299-10-6851203-04
Количество на модель
1
№
7
Название детали
Основание одинарное
Заводской номер
5299-10-6851237-02
Количество на модель
4
№
9
Название детали
Основание двойное
Заводской номер
5299-10-6851236-02
Количество на модель
2
№
10
Название детали
Каркас двойной
Заводской номер
5299-10-6851110-01
Количество на модель
2
№
11
Название детали
Заглушка
Заводской номер
5299-6802009
Количество на модель
14
№
12
Название детали
Уголок крепления к боковине
Заводской номер
5299-10-6851100-02
Количество на модель
1
№
13
Название детали
Уголок крепления к боковине
Заводской номер
5299-6851100-01
Количество на модель
1
№
14
Название детали
Уголок крепления к боковине
Заводской номер
5299-6851101-01
Количество на модель
1
№
15
Название детали
Уголок крепления к боковине
Заводской номер
5299-10-6851112
Количество на модель
1
№
16
Название детали
Уголок крепления к боковине
Заводской номер
5299-10-6851112-01
Количество на модель
1
№
17
Название детали
Уголок крепления к боковине
Заводской номер
5299-10-6851100-03
Количество на модель
1
№
19
Название детали
Труба несущая
Заводской номер
5299-30-6851240-01
Количество на модель
2
№
21
Название детали
Труба несущая
Заводской номер
5299-30-6851241-01
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
356-70553
Количество на модель
18
№
24
Название детали
Болт М10х1,25-6gх50
Заводской номер
1/13438/31
Количество на модель
6
№
25
Название детали
Болт М10-6gх30
Заводской номер
356-70554
Количество на модель
114
№
26
Название детали
Болт М8х1,25-6gх35
Заводской номер
1/59709/21
Количество на модель
48
№
27
Название детали
Болт М10х1,25х45
Заводской номер
1/12347/21
Количество на модель
4
№
28
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
112
№
29
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
206
№
30
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
318
№
31
Название детали
Сиденье мягкое с поручнем на спинке без РБ
Заводской номер
СПГ-20.0.110.100
Количество на модель
19
№
35
Название детали
Сиденье мягкое без поручня на спинке без РБ
Заводской номер
СПГ-20.0.100.100
Количество на модель
4
№
36
Название детали
Сиденье водителя
Заводской номер
Р488СВ/КМ80Н
Количество на модель
1
№
37
Название детали
Подстава сиденья водителя Р488
Заводской номер
Н5256-6807090
Количество на модель
1
№
38
Название детали
Болт крепления сиденья водителя
Заводской номер
БолтМ8х22
Количество на модель
4
№
39
Название детали
Орех М
Заводской номер
ГайкаМ8
Количество на модель
4
№
40
Название детали
Шайба
Заводской номер
Шайба8
Количество на модель
4
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Основание двойное | 5299-10-6851203-05 | 1 | 1 | 1 | |||
| 2 | Ножка-швеллер | 5299-10-6851128 | 2 | 2 | 2 | |||
| 3 | Ножка-швеллер | 5299-10-6851129 | 1 | 1 | 3 | |||
| 4 | Основание двойное | 5299-10-6851203-02 | 1 | 1 | 4 | |||
| 5 | Основание двойное | 5299-10-6851203-03 | 1 | 1 | 5 | |||
| 6 | Ножка-швеллер | 5299-10-6851128-01 | 2 | 2 | 6 | |||
| 7 | Основание двойное | 5299-10-6851203-04 | 1 | 1 | 7 | |||
| 9 | Основание одинарное | 5299-10-6851237-02 | 4 | 4 | 9 | |||
| 10 | Основание двойное | 5299-10-6851236-02 | 2 | 2 | 10 | |||
| 11 | Каркас двойной | 5299-10-6851110-01 | 2 | 2 | 11 | |||
| 12 | Заглушка | 5299-6802009 | 14 | 14 | 12 | |||
| 13 | Уголок крепления к боковине | 5299-10-6851100-02 | 1 | 1 | 13 | |||
| 14 | Уголок крепления к боковине | 5299-6851100-01 | 1 | 1 | 14 | |||
| 15 | Уголок крепления к боковине | 5299-6851101-01 | 1 | 1 | 15 | |||
| 16 | Уголок крепления к боковине | 5299-10-6851112 | 1 | 1 | 16 | |||
| 17 | Уголок крепления к боковине | 5299-10-6851112-01 | 1 | 1 | 17 | |||
| 19 | Уголок крепления к боковине | 5299-10-6851100-03 | 1 | 1 | 19 | |||
| 21 | Труба несущая | 5299-30-6851240-01 | 2 | 2 | 21 | |||
| 22 | Труба несущая | 5299-30-6851241-01 | 2 | 2 | 22 | |||
| 24 | Болт | 356-70553 | 18 | 18 | 24 | |||
| 25 | Болт М10х1,25-6gх50 | 1/13438/31 | 6 | 6 | 25 | |||
| 26 | Болт М10-6gх30 | 356-70554 | 114 | 114 | 26 | |||
| 27 | Болт М8х1,25-6gх35 | 1/59709/21 | 48 | 48 | 27 | |||
| 28 | Болт М10х1,25х45 | 1/12347/21 | 4 | 4 | 28 | |||
| 29 | Гайка | 1/21647/11 | 112 | 112 | 29 | |||
| 30 | Шайба пружинная 8 | 1/05168/70 | 206 | 206 | 30 | |||
| 31 | Шайба плоская 10,6х18х2 | 1/26386/01 | 318 | 318 | 31 | |||
| 35 | Сиденье мягкое с поручнем на спинке без РБ | СПГ-20.0.110.100 | 19 | 19 | 35 | |||
| 36 | Сиденье мягкое без поручня на спинке без РБ | СПГ-20.0.100.100 | 4 | 4 | 36 | |||
| 37 | Сиденье водителя | Р488СВ/КМ80Н | 1 | 1 | 37 | |||
| 38 | Подстава сиденья водителя Р488 | Н5256-6807090 | 1 | 1 | 38 | |||
| 39 | Болт крепления сиденья водителя | БолтМ8х22 | 4 | 4 | 39 | |||
| 40 | Орех М | ГайкаМ8 | 4 | 4 | 40 | |||
| 41 | Шайба | Шайба8 | 4 | 4 | 41 |
