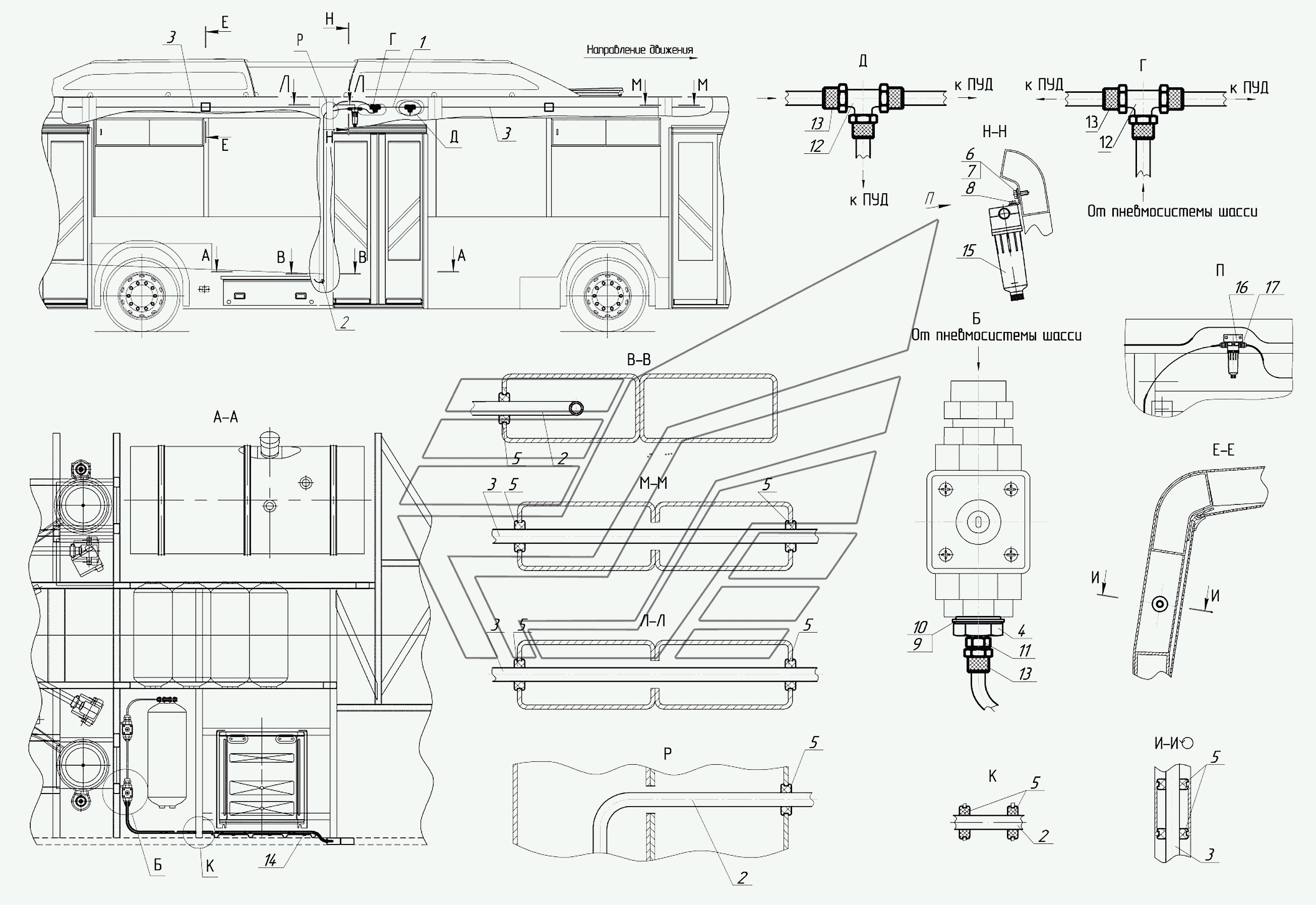

5299-23-6101080 – Установка пневмосистемы к ПУД
100%
Название детали
Фитинг тройник М12х1 с накидной гайкой М12х1
Заводской номер
3003049065
Количество на модель
2
№
Название детали
Трубка
Заводской номер
5299-23-6101071
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
5299-23-6101072
Количество на модель
2
№
2
Название детали
Трубка
Заводской номер
5299-23-6101073
Количество на модель
2
№
3
Название детали
Переходник
Заводской номер
5299-15-6101081
Количество на модель
1
№
4
Название детали
Втулка уплотнительная
Заводской номер
4947-3724048
Количество на модель
16
№
5
Название детали
Винт М- х
Заводской номер
1/32764/01
Количество на модель
2
№
6
Название детали
Шайба плоская 6х15х1
Заводской номер
1/26444/01
Количество на модель
2
№
7
Название детали
Винт М5-6gх10
Заводской номер
1/03893/01
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
861024
Количество на модель
1
№
9
Название детали
Кольцо уплотнительное
Заводской номер
740-1003439
Количество на модель
1
№
10
Название детали
Фитинг прямой 1/8
Заводской номер
15108/6
Количество на модель
1
№
11
Название детали
Фитинг тройник М12/1
Заводской номер
15408/6
Количество на модель
2
№
12
Название детали
Гайка накидная М12х1
Заводской номер
17038/6
Количество на модель
7
№
13
Название детали
Стяжка монтажная
Заводской номер
СтяжкаК-150М
Количество на модель
3
№
14
Название детали
Фильтр
Заводской номер
N204-F00
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
N204-ST
Количество на модель
1
№
16
Название детали
Фитинг
Заводской номер
1511-8/6-1/4
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Фитинг тройник М12х1 с накидной гайкой М12х1 | 3003049065 | 2 | 2 | |||||
| 1 | Трубка | 5299-23-6101071 | 1 | 1 | 1 | |||
| 2 | Трубка | 5299-23-6101072 | 2 | 2 | 2 | |||
| 3 | Трубка | 5299-23-6101073 | 2 | 2 | 3 | |||
| 4 | Переходник | 5299-15-6101081 | 1 | 1 | 4 | |||
| 5 | Втулка уплотнительная | 4947-3724048 | 16 | 16 | 5 | |||
| 6 | Винт М- х | 1/32764/01 | 2 | 2 | 6 | |||
| 7 | Шайба плоская 6х15х1 | 1/26444/01 | 2 | 2 | 7 | |||
| 8 | Винт М5-6gх10 | 1/03893/01 | 2 | 2 | 8 | |||
| 9 | Шайба | 861024 | 1 | 1 | 9 | |||
| 10 | Кольцо уплотнительное | 740-1003439 | 1 | 1 | 10 | |||
| 11 | Фитинг прямой 1/8 | 15108/6 | 1 | 1 | 11 | |||
| 12 | Фитинг тройник М12/1 | 15408/6 | 2 | 2 | 12 | |||
| 13 | Гайка накидная М12х1 | 17038/6 | 7 | 7 | 13 | |||
| 14 | Стяжка монтажная | СтяжкаК-150М | 3 | 3 | 14 | |||
| 15 | Фильтр | N204-F00 | 1 | 1 | 15 | |||
| 16 | Кронштейн | N204-ST | 1 | 1 | 16 | |||
| 17 | Фитинг | 1511-8/6-1/4 | 2 | 2 | 17 |
