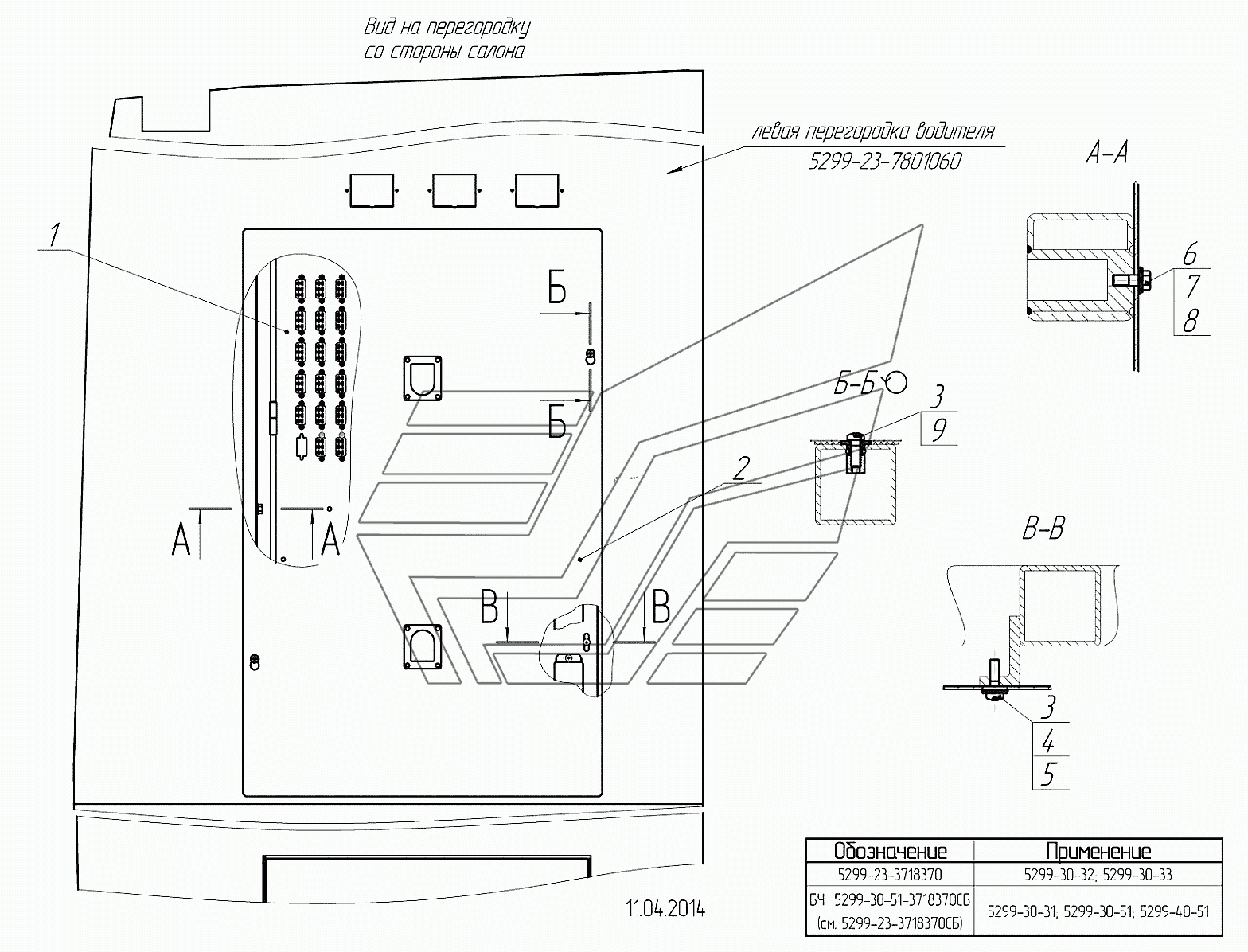

5299-23-3718370 – Установка блока коммутации
100%
Название детали
Блок коммутации
Заводской номер
5299-23-3718360
Количество на модель
1
№
1
Название детали
Крышка блока коммутации
Заводской номер
5299-23-3718371
Количество на модель
1
№
2
Название детали
Винт М- х
Заводской номер
1/32764/01
Количество на модель
10
№
3
Название детали
Шайба плоская 6х15х1
Заводской номер
1/26444/01
Количество на модель
10
№
4
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
2
№
5
Название детали
Болт М6-6gх18
Заводской номер
1/60433/21
Количество на модель
3
№
6
Название детали
Шайба 8х12х1
Заводской номер
1/26427/01
Количество на модель
3
№
7
Название детали
Шайба пружинная 8
Заводской номер
1/0516670
Количество на модель
3
№
8
Название детали
Заклепка с внутренней резьбой М6
Заводской номер
М22126163550/S
Количество на модель
4
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок коммутации | 5299-23-3718360 | 1 | 1 | 1 | |||
| 2 | Крышка блока коммутации | 5299-23-3718371 | 1 | 1 | 2 | |||
| 3 | Винт М- х | 1/32764/01 | 10 | 10 | 3 | |||
| 4 | Шайба плоская 6х15х1 | 1/26444/01 | 10 | 10 | 4 | |||
| 5 | Шайба пружинная 6 | 1/05164/70 | 2 | 2 | 5 | |||
| 6 | Болт М6-6gх18 | 1/60433/21 | 3 | 3 | 6 | |||
| 7 | Шайба 8х12х1 | 1/26427/01 | 3 | 3 | 7 | |||
| 8 | Шайба пружинная 8 | 1/0516670 | 3 | 3 | 8 | |||
| 9 | Заклепка с внутренней резьбой М6 | М22126163550/S | 4 | 4 | 9 |
