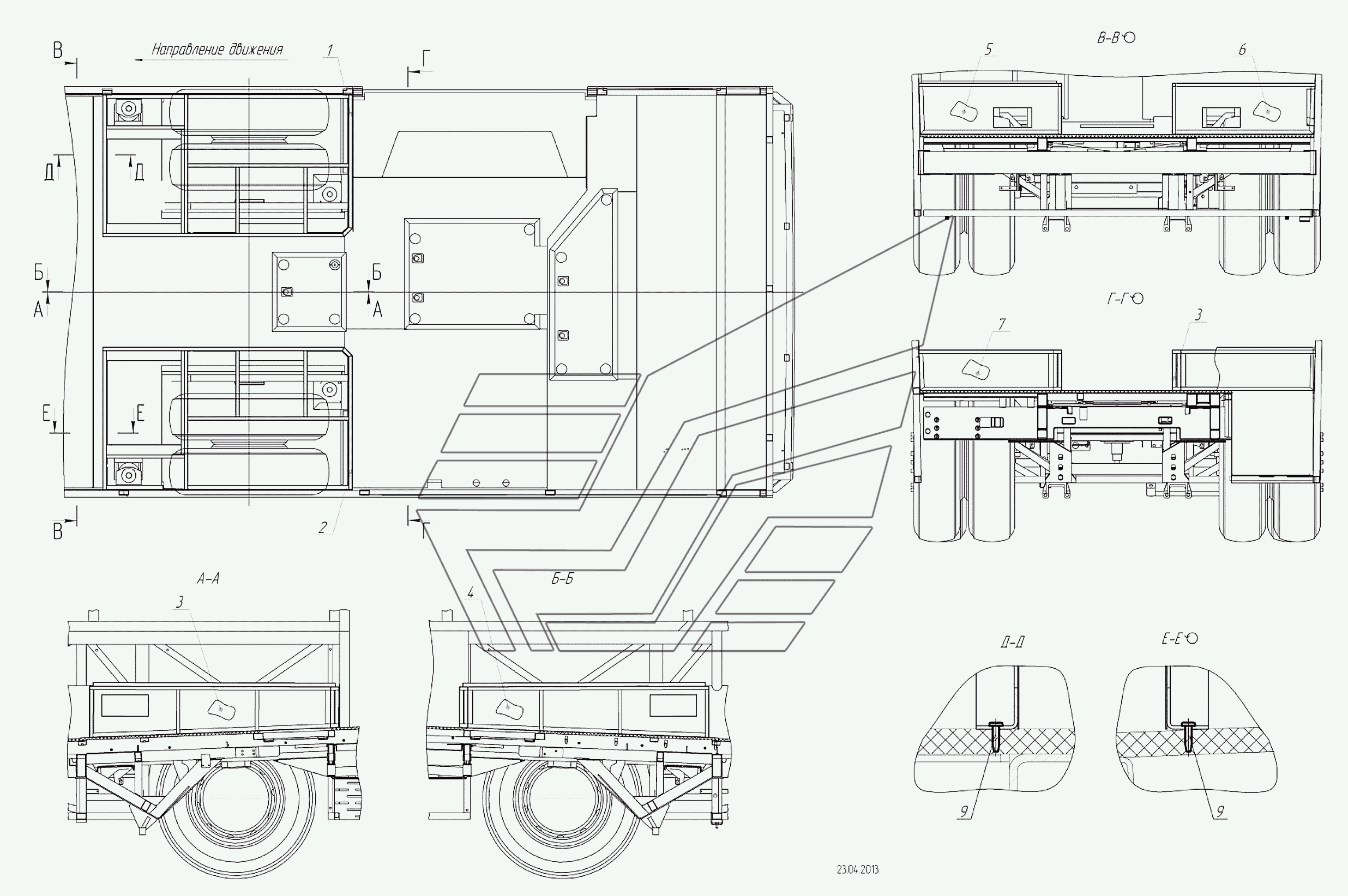

5299-23-5102150 – Установка каркасов арок
100%
Название детали
Каркас арки задней правый
Заводской номер
5299-5102150[3]
Количество на модель
1
№
1
Название детали
Каркас арки задней левый
Заводской номер
5299-5102170[2]
Количество на модель
1
№
2
Название детали
Панель
Заводской номер
5299-5102191-01
Количество на модель
1
№
3
Название детали
Панель
Заводской номер
5299-5102192
Количество на модель
1
№
4
Название детали
Панель
Заводской номер
5299-5102197-01
Количество на модель
1
№
5
Название детали
Панель
Заводской номер
5299-5102198
Количество на модель
1
№
6
Название детали
Панель
Заводской номер
5299-5102199
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
1/76799/01
Количество на модель
48
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Каркас арки задней правый | 5299-5102150[3] | 1 | 1 | 1 | |||
| 2 | Каркас арки задней левый | 5299-5102170[2] | 1 | 1 | 2 | |||
| 3 | Панель | 5299-5102191-01 | 1 | 1 | 3 | |||
| 4 | Панель | 5299-5102192 | 1 | 1 | 4 | |||
| 5 | Панель | 5299-5102197-01 | 1 | 1 | 5 | |||
| 6 | Панель | 5299-5102198 | 1 | 1 | 6 | |||
| 7 | Панель | 5299-5102199 | 1 | 1 | 7 | |||
| 9 | Винт | 1/76799/01 | 48 | 48 | 9 |
