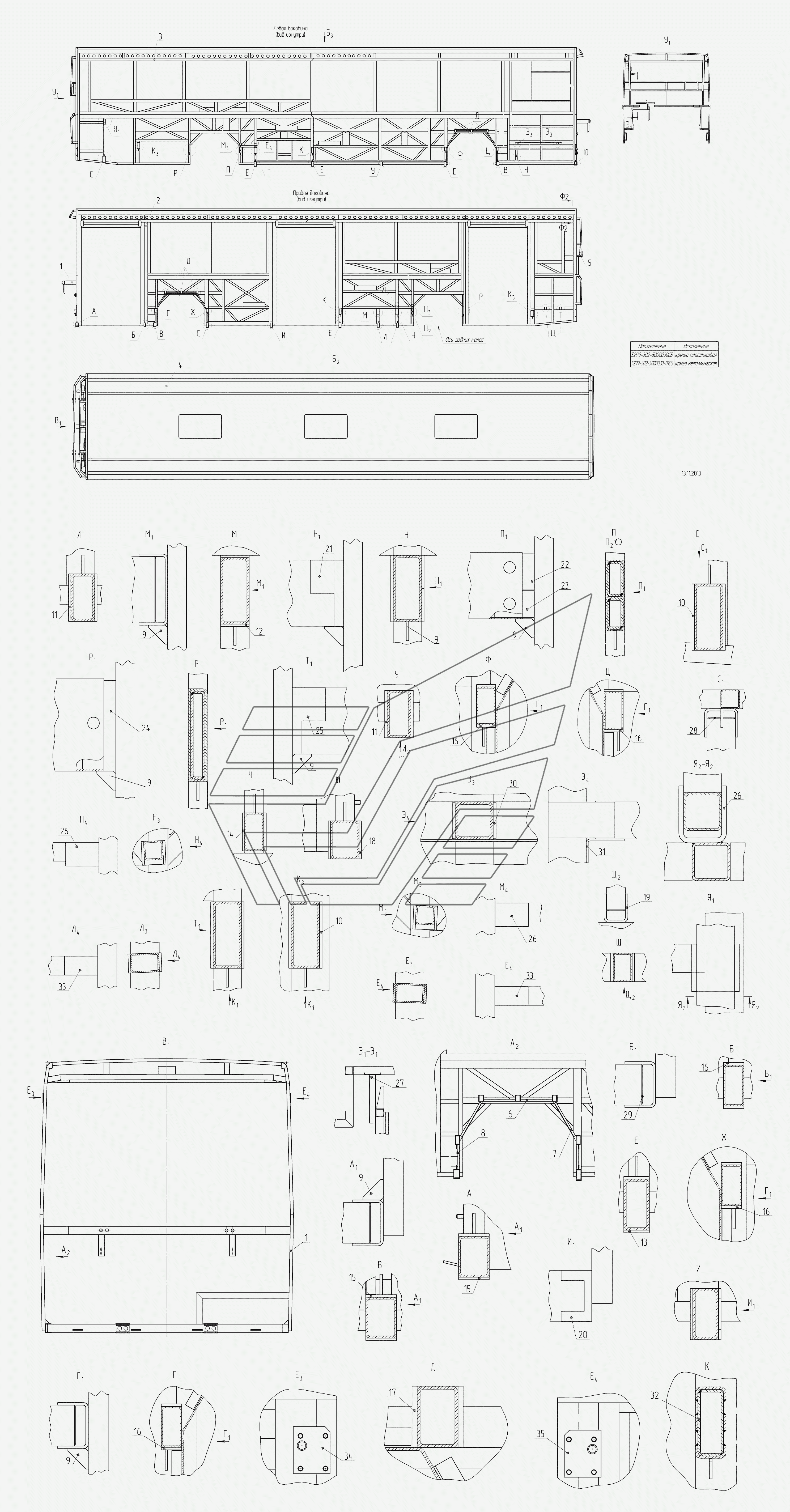

5299-302-5000030-01 – Сборка-сварка каркаса кузова на шасси
100%
Название детали
Каркас передка
Заводской номер
5299-302-5301010
Количество на модель
1
№
1
Название детали
Каркас правой боковины
Заводской номер
5299-302-5401010
Количество на модель
1
№
2
Название детали
Каркас левой боковины
Заводской номер
5299-302-5401011
Количество на модель
1
№
3
Название детали
Крыша в сборе металл. облицовка
Заводской номер
5299-302-5700500-01
Количество на модель
1
№
4
Название детали
Каркас задка
Заводской номер
5299-102-5601010
Количество на модель
1
№
5
Название детали
Уголок
Заводской номер
5299-23-5001055
Количество на модель
4
№
6
Название детали
Уголок
Заводской номер
5299-23-5001057
Количество на модель
4
№
7
Название детали
Уголок
Заводской номер
5299-23-5001059
Количество на модель
4
№
8
Название детали
Косынка
Заводской номер
5299-5101550
Количество на модель
30
№
9
Название детали
Компенсатор
Заводской номер
5299-23-5001032
Количество на модель
3
№
10
Название детали
Компенсатор
Заводской номер
5299-23-5001033
Количество на модель
3
№
11
Название детали
Компенсатор
Заводской номер
5299-23-5001034
Количество на модель
1
№
12
Название детали
Компенсатор
Заводской номер
5299-23-5001035
Количество на модель
5
№
13
Название детали
Компенсатор
Заводской номер
5299-23-5001036
Количество на модель
1
№
14
Название детали
Компенсатор
Заводской номер
5299-23-5001037
Количество на модель
3
№
15
Название детали
Компенсатор
Заводской номер
5299-23-5001038
Количество на модель
5
№
16
Название детали
Компенсатор
Заводской номер
5299-23-5001039
Количество на модель
7
№
17
Название детали
Компенсатор
Заводской номер
5299-23-5001040
Количество на модель
1
№
18
Название детали
Компенсатор
Заводской номер
5299-23-5001041
Количество на модель
2
№
19
Название детали
Компенсатор
Заводской номер
5299-23-5001050
Количество на модель
1
№
20
Название детали
Компенсатор
Заводской номер
5299-08-5001040
Количество на модель
1
№
21
Название детали
Уголок
Заводской номер
5299-5001036-05
Количество на модель
4
№
22
Название детали
Уголок
Заводской номер
5299-5001038-05
Количество на модель
4
№
23
Название детали
Уголок
Заводской номер
5299-5001040-05
Количество на модель
4
№
24
Название детали
Компенсатор
Заводской номер
5299-08-5001039
Количество на модель
1
№
25
Название детали
Компенсатор
Заводской номер
5299-08-5001036
Количество на модель
3
№
26
Название детали
Труба
Заводской номер
5299-5601892-02
Количество на модель
1
№
27
Название детали
Заглушка
Заводской номер
5299-23-5001043
Количество на модель
1
№
28
Название детали
Заглушка
Заводской номер
5299-23-5001045
Количество на модель
1
№
29
Название детали
Пластина
Заводской номер
5299-23-5001049
Количество на модель
4
№
30
Название детали
Уголок
Заводской номер
5299-23-5001051
Количество на модель
1
№
31
Название детали
Уголок
Заводской номер
5299-5001043-05
Количество на модель
4
№
32
Название детали
Компенсатор
Заводской номер
5299-08-5001038
Количество на модель
2
№
33
Название детали
Закладная кронштейна зеркала
Заводской номер
5299-8201309
Количество на модель
1
№
34
Название детали
Закладная кронштейна зеркала
Заводской номер
5299-8201312
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Каркас передка | 5299-302-5301010 | 1 | 1 | 1 | |||
| 2 | Каркас правой боковины | 5299-302-5401010 | 1 | 1 | 2 | |||
| 3 | Каркас левой боковины | 5299-302-5401011 | 1 | 1 | 3 | |||
| 4 | Крыша в сборе металл. облицовка | 5299-302-5700500-01 | 1 | 1 | 4 | |||
| 5 | Каркас задка | 5299-102-5601010 | 1 | 1 | 5 | |||
| 6 | Уголок | 5299-23-5001055 | 4 | 4 | 6 | |||
| 7 | Уголок | 5299-23-5001057 | 4 | 4 | 7 | |||
| 8 | Уголок | 5299-23-5001059 | 4 | 4 | 8 | |||
| 9 | Косынка | 5299-5101550 | 30 | 30 | 9 | |||
| 10 | Компенсатор | 5299-23-5001032 | 3 | 3 | 10 | |||
| 11 | Компенсатор | 5299-23-5001033 | 3 | 3 | 11 | |||
| 12 | Компенсатор | 5299-23-5001034 | 1 | 1 | 12 | |||
| 13 | Компенсатор | 5299-23-5001035 | 5 | 5 | 13 | |||
| 14 | Компенсатор | 5299-23-5001036 | 1 | 1 | 14 | |||
| 15 | Компенсатор | 5299-23-5001037 | 3 | 3 | 15 | |||
| 16 | Компенсатор | 5299-23-5001038 | 5 | 5 | 16 | |||
| 17 | Компенсатор | 5299-23-5001039 | 7 | 7 | 17 | |||
| 18 | Компенсатор | 5299-23-5001040 | 1 | 1 | 18 | |||
| 19 | Компенсатор | 5299-23-5001041 | 2 | 2 | 19 | |||
| 20 | Компенсатор | 5299-23-5001050 | 1 | 1 | 20 | |||
| 21 | Компенсатор | 5299-08-5001040 | 1 | 1 | 21 | |||
| 22 | Уголок | 5299-5001036-05 | 4 | 4 | 22 | |||
| 23 | Уголок | 5299-5001038-05 | 4 | 4 | 23 | |||
| 24 | Уголок | 5299-5001040-05 | 4 | 4 | 24 | |||
| 25 | Компенсатор | 5299-08-5001039 | 1 | 1 | 25 | |||
| 26 | Компенсатор | 5299-08-5001036 | 3 | 3 | 26 | |||
| 27 | Труба | 5299-5601892-02 | 1 | 1 | 27 | |||
| 28 | Заглушка | 5299-23-5001043 | 1 | 1 | 28 | |||
| 29 | Заглушка | 5299-23-5001045 | 1 | 1 | 29 | |||
| 30 | Пластина | 5299-23-5001049 | 4 | 4 | 30 | |||
| 31 | Уголок | 5299-23-5001051 | 1 | 1 | 31 | |||
| 32 | Уголок | 5299-5001043-05 | 4 | 4 | 32 | |||
| 33 | Компенсатор | 5299-08-5001038 | 2 | 2 | 33 | |||
| 34 | Закладная кронштейна зеркала | 5299-8201309 | 1 | 1 | 34 | |||
| 35 | Закладная кронштейна зеркала | 5299-8201312 | 1 | 1 | 35 |
