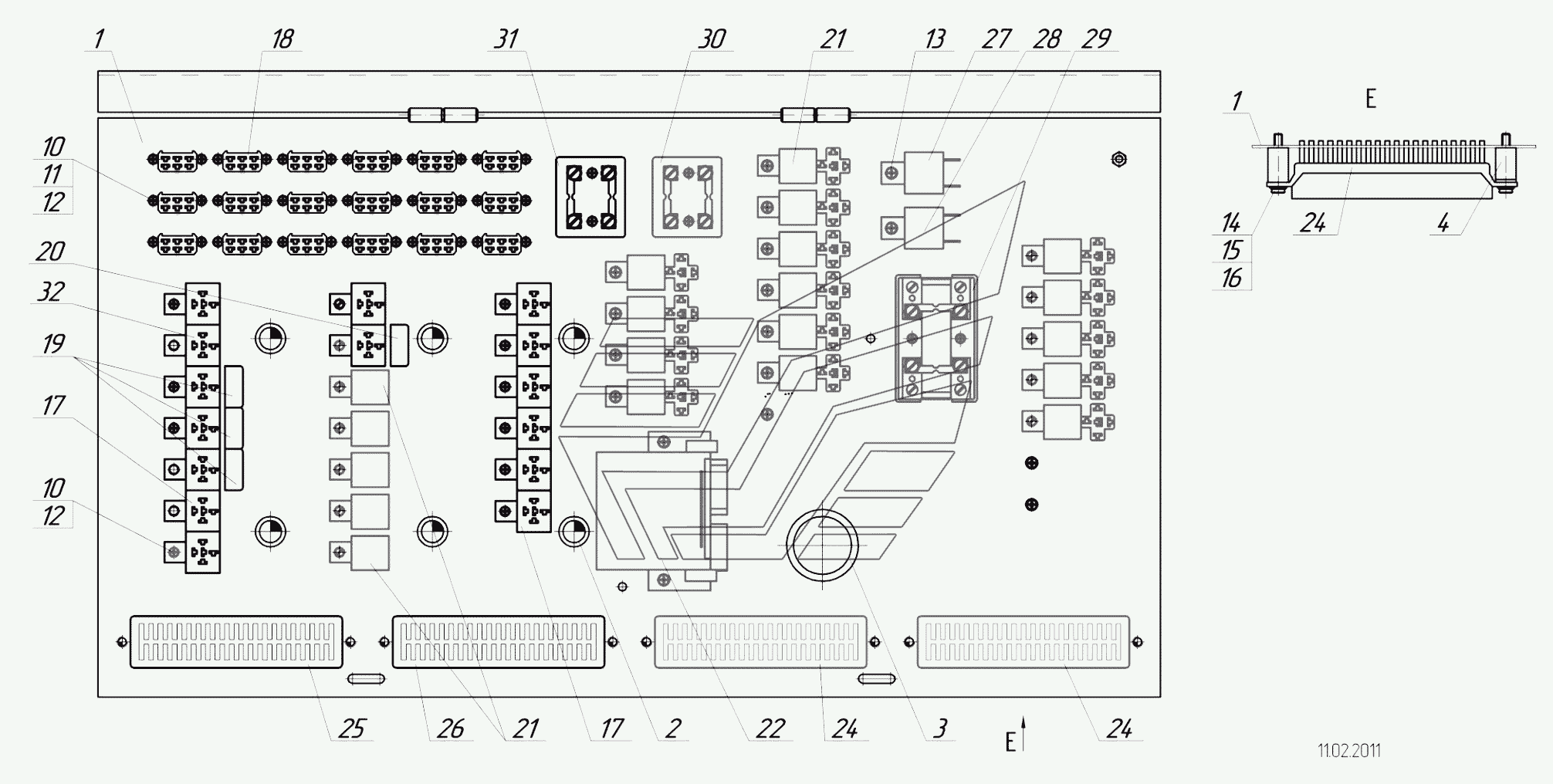

5299-23-3718360 – Блок коммутации в сборе
100%
Название детали
Панель блока коммутации.
Заводской номер
5299-23-3718350
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
3964-3724046
Количество на модель
6
№
2
Название детали
Втулка
Заводской номер
5299-3724027
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
5299-15-3718425
Количество на модель
8
№
4
Название детали
Винт ТС с крестообразным шлицем и цилиндрической головкой М4-6gх14
Заводской номер
1/32721/01
Количество на модель
50
№
10
Название детали
Гайка
Заводской номер
1/07940/11
Количество на модель
36
№
11
Название детали
Шайба
Заводской номер
1/05192/01
Количество на модель
50
№
12
Название детали
Винт М- х
Заводской номер
1/32764/01
Количество на модель
25
№
13
Название детали
Шайба плоская 6х15х1
Заводской номер
1/26444/01
Количество на модель
33
№
14
Название детали
Винт М6х45
Заводской номер
1/32771/01
Количество на модель
8
№
15
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
8
№
16
Название детали
Колодка для реле
Заводской номер
4573739078
Количество на модель
15
№
17
Название детали
Колодка соединительная
Заводской номер
4573739009
Количество на модель
36
№
18
Название детали
Диодная сборка
Заводской номер
АБВГ.402310.002
Количество на модель
3
№
19
Название детали
Диодная сборка
Заводской номер
АБВГ.402310.014.010-01
Количество на модель
1
№
20
Название детали
Реле 75.3777
Заводской номер
751.3777-01
Количество на модель
20
№
21
Название детали
Прерыватель указателей поворота
Заводской номер
РС951А-Т
Количество на модель
1
№
22
Название детали
Блок предохранителей БПР-13-05
Заводской номер
БПР-13-05
Количество на модель
2
№
24
Название детали
Блок предохранителей БПР-13
Заводской номер
БПР-13
Количество на модель
1
№
25
Название детали
Блок предохранителей БПР-13-02
Заводской номер
БПР-13-02
Количество на модель
1
№
26
Название детали
Сигнализатор шумовой
Заводской номер
733.3747-10
Количество на модель
1
№
27
Название детали
Реле стартера-
Заводской номер
738.3747-50
Количество на модель
1
№
28
Название детали
Блок предохранителей в сборе
Заводской номер
111.3722
Количество на модель
1
№
29
Название детали
Блок предохранителей (Ф5.3722.005)
Заводской номер
БПР-2М
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель блока коммутации. | 5299-23-3718350 | 1 | 1 | 1 | |||
| 2 | Втулка | 3964-3724046 | 6 | 6 | 2 | |||
| 3 | Втулка | 5299-3724027 | 1 | 1 | 3 | |||
| 4 | Втулка | 5299-15-3718425 | 8 | 8 | 4 | |||
| 10 | Винт ТС с крестообразным шлицем и цилиндрической головкой М4-6gх14 | 1/32721/01 | 50 | 50 | 10 | |||
| 11 | Гайка | 1/07940/11 | 36 | 36 | 11 | |||
| 12 | Шайба | 1/05192/01 | 50 | 50 | 12 | |||
| 13 | Винт М- х | 1/32764/01 | 25 | 25 | 13 | |||
| 14 | Шайба плоская 6х15х1 | 1/26444/01 | 33 | 33 | 14 | |||
| 15 | Винт М6х45 | 1/32771/01 | 8 | 8 | 15 | |||
| 16 | Шайба пружинная 6 | 1/05164/70 | 8 | 8 | 16 | |||
| 17 | Колодка для реле | 4573739078 | 15 | 15 | 17 | |||
| 18 | Колодка соединительная | 4573739009 | 36 | 36 | 18 | |||
| 19 | Диодная сборка | АБВГ.402310.002 | 3 | 3 | 19 | |||
| 20 | Диодная сборка | АБВГ.402310.014.010-01 | 1 | 1 | 20 | |||
| 21 | Реле 75.3777 | 751.3777-01 | 20 | 20 | 21 | |||
| 22 | Прерыватель указателей поворота | РС951А-Т | 1 | 1 | 22 | |||
| 24 | Блок предохранителей БПР-13-05 | БПР-13-05 | 2 | 2 | 24 | |||
| 25 | Блок предохранителей БПР-13 | БПР-13 | 1 | 1 | 25 | |||
| 26 | Блок предохранителей БПР-13-02 | БПР-13-02 | 1 | 1 | 26 | |||
| 27 | Сигнализатор шумовой | 733.3747-10 | 1 | 1 | 27 | |||
| 28 | Реле стартера- | 738.3747-50 | 1 | 1 | 28 | |||
| 29 | Блок предохранителей в сборе | 111.3722 | 1 | 1 | 29 | |||
| 30 | Блок предохранителей (Ф5.3722.005) | БПР-2М | 1 | 1 | 30 |
