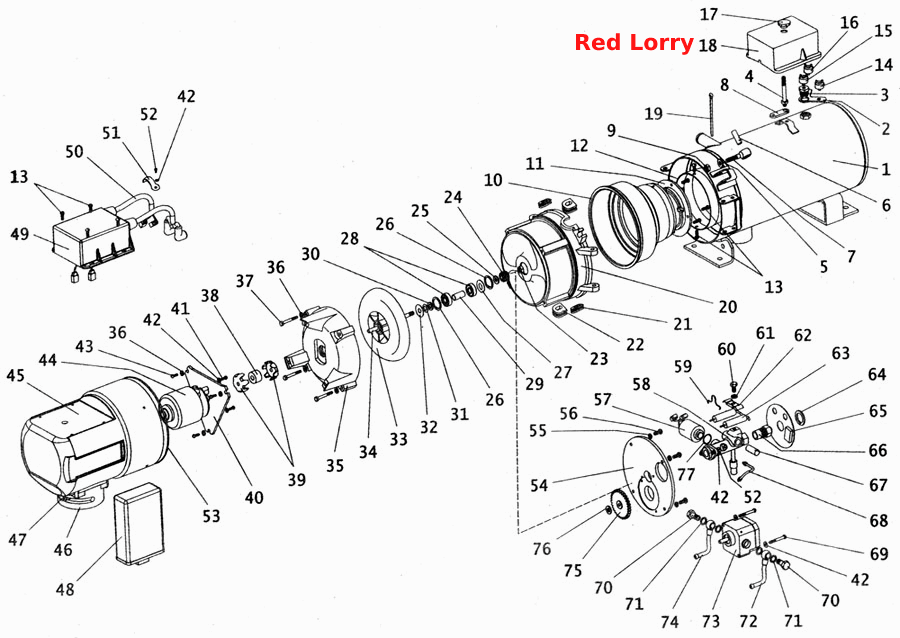

Отопитель жидкостной
100%
Название детали
Вал с крыльчаткой в сборе
Заводской номер
14.8106330
Количество на модель
1
№
Название детали
Терморегулятор электронный
Заводской номер
44.3761000
Количество на модель
1
№
Название детали
Теплообменник в сборе
Заводской номер
141.8106100
Количество на модель
1
№
Название детали
Таймер-часы
Заводской номер
671.3761000
Количество на модель
1
№
Название детали
Раструб с завихрителем в сборе
Заводской номер
14.8106220
Количество на модель
1
№
Название детали
Подогреватель жидкостной в сборе
Заводской номер
141.8106000-03
Количество на модель
1
№
Название детали
Крышка в сборе с форсункой и насосом
Заводской номер
141.8106360-01
Количество на модель
1
№
Название детали
Корпус горелки в сборе с крыльчаткой и подшипниками
Заводской номер
14.8106320
Количество на модель
1
№
Название детали
Камера сгорания в сборе
Заводской номер
14.8106200
Количество на модель
1
№
Название детали
Жгут электропроводов в сборе
Заводской номер
141.8106700
Количество на модель
1
№
Название детали
Горелка в сборе с корпусом и топливопроводами
Заводской номер
141.8106300
Количество на модель
1
№
Название детали
Теплообменник
Заводской номер
14.8106130
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
14.8106104
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
14.8106105
Количество на модель
1
№
3
Название детали
Шпилька
Заводской номер
14.8106120
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
14.8106103
Количество на модель
2
№
5
Название детали
Штифт
Заводской номер
14.8106111
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
14.8106112
Количество на модель
2
№
7
Название детали
Пластина
Заводской номер
14.8106102
Количество на модель
1
№
8
Название детали
Гайка М6
Заводской номер
8Х-1533
Количество на модель
2
№
9
Название детали
Раструб
Заводской номер
15.8106221
Количество на модель
1
№
10
Название детали
Завихритель
Заводской номер
14.8106222
Количество на модель
1
№
11
Название детали
Труба
Заводской номер
14.8106211
Количество на модель
1
№
12
Название детали
Шуруп
Заводской номер
2-4х13
Количество на модель
6
№
13
Название детали
Штифт
Заводской номер
4х12
Количество на модель
6
№
13
Название детали
Датчик температуры
Заводской номер
141.3828000
Количество на модель
1
№
14
Название детали
Термопредохранитель
Заводской номер
19.3722000
Количество на модель
1
№
15
Название детали
Датчик температуры
Заводской номер
142.3828000
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
14.8106002
Количество на модель
1
№
17
Название детали
Кожух
Заводской номер
14.8106004
Количество на модель
1
№
18
Название детали
Шплинт ОСТ 37.001.171-93
Заводской номер
6,3х90
Количество на модель
1
№
19
Название детали
Корпус горелки
Заводской номер
14.8106322
Количество на модель
1
№
20
Название детали
Уплотнение горелки
Заводской номер
14.8106001
Количество на модель
3
№
21
Название детали
Уплотнение горелки
Заводской номер
14.8106001-01
Количество на модель
1
№
22
Название детали
Гайка самоконтрящаяся М6-6Н
Заводской номер
14.8106350
Количество на модель
1
№
23
Название детали
Гайка самоконтрящаяся МН
Заводской номер
1/25742/11
Количество на модель
1
№
23
Название детали
Шестерня
Заводской номер
14.8106323
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
14.8106325
Количество на модель
1
№
25
Название детали
Кольцо Б22
Заводской номер
14.8106326
Количество на модель
2
№
26
Название детали
Шайба компенсационная
Заводской номер
14.8106324
Количество на модель
1
№
27
Название детали
Подшипник ГОСТ 520-89
Заводской номер
76-618К
Количество на модель
2
№
28
Название детали
Втулка
Заводской номер
14.8106328
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
14.8106329
Количество на модель
1
№
30
Название детали
Пружина тарельчатая
Заводской номер
14.8106327-01
Количество на модель
1
№
31
Название детали
Пружина тарельчатая
Заводской номер
14.8106327
Количество на модель
1
№
32
Название детали
Крыльчатка
Заводской номер
14.8106333
Количество на модель
1
№
33
Название детали
Вал
Заводской номер
14.8106331
Количество на модель
1
№
34
Название детали
Корпус вентилятора
Заводской номер
14.8106304
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
5Т
Количество на модель
11
№
36
Название детали
Винт М5-6gх35 ОСТ 37.001.127-81
Заводской номер
4211.3708.054-01
Количество на модель
4
№
37
Название детали
Муфта
Заводской номер
141.8106304
Количество на модель
1
№
38
Название детали
Полумуфта
Заводской номер
141.8106301
Количество на модель
2
№
39
Название детали
Пластина
Заводской номер
14.8106311
Количество на модель
1
№
40
Название детали
Винт ОСТ 37.001.127-81
Заводской номер
М4-6gх14
Количество на модель
2
№
41
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012-Т
Количество на модель
8
№
42
Название детали
Винт крепленая панели
Заводской номер
МХ-0097
Количество на модель
7
№
43
Название детали
Электродвигатель
Заводской номер
49.3730000
Количество на модель
1
№
44
Название детали
Кожух горелки в сборе
Заводской номер
141.8106050
Количество на модель
1
№
45
Название детали
Заслонка патрубка кожуха
Заводской номер
14.8106053
Количество на модель
1
№
46
Название детали
Патрубок кожуха
Заводской номер
14.8106052
Количество на модель
1
№
46
Название детали
Блок управления
Заводской номер
31.3761000
Количество на модель
1
№
48
Название детали
Корпус высоковольтного источника напряжения
Заводской номер
ЮЯЛК-453741.001-01
Количество на модель
1
№
49
Название детали
Источник напряжения высоковольтный в сборе
Заводской номер
4001.3734.000
Количество на модель
1
№
49
Название детали
Источник напряжения высоковольтный в сборе
Заводской номер
15.8106 500
Количество на модель
1
№
49
Название детали
Колпачок защитный
Заводской номер
14.8106571
Количество на модель
1
№
50
Название детали
Колпачок защитный
Заводской номер
14.8106572
Количество на модель
1
№
50
Название детали
Провод высокого напряжения в сборе
Заводской номер
14.8106570
Количество на модель
1
№
50
Название детали
Провод высокого напряжения с наконечником
Заводской номер
14.8106580
Количество на модель
1
№
50
Название детали
Хомутик
Заводской номер
15.8106007
Количество на модель
1
№
51
Название детали
Винт М4-6gх12 ОСТ 37.001.127-81
Заводской номер
14.8106008
Количество на модель
4
№
52
Название детали
Кольцо
Заводской номер
14.8106012
Количество на модель
1
№
53
Название детали
Крышка корпуса горелки
Заводской номер
14.8106361-01
Количество на модель
1
№
54
Название детали
Электромагнит
Заводской номер
1182.3741000-01
Количество на модель
1
№
57
Название детали
Держатель форсунки
Заводской номер
21.1112172
Количество на модель
1
№
58
Название детали
Скоба
Заводской номер
14.8106361
Количество на модель
1
№
59
Название детали
Болт
Заводской номер
Х-4111
Количество на модель
1
№
60
Название детали
Шайба 6
Заводской номер
Х-1482-Т
Количество на модель
1
№
61
Название детали
Скоба
Заводской номер
14.8106363
Количество на модель
1
№
62
Название детали
Электрод запальный
Заводской номер
37.3707000
Количество на модель
2
№
63
Название детали
Кольцо
Заводской номер
14.8106367
Количество на модель
1
№
64
Название детали
Индикатор пламени в сборе с диском
Заводской номер
22.3741000
Количество на модель
1
№
65
Название детали
Форсунка
Заводской номер
212.1112.020-10
Количество на модель
1
№
66
Название детали
Электронагреватель
Заводской номер
14.8106400-01
Количество на модель
1
№
67
Название детали
Топливопровод
Заводской номер
14.8106380
Количество на модель
1
№
68
Название детали
Винт
Заводской номер
144.8106361
Количество на модель
2
№
69
Название детали
Штуцер
Заводской номер
14.8106302
Количество на модель
2
№
70
Название детали
Шайба
Заводской номер
14.8106303
Количество на модель
4
№
71
Название детали
Топливопровод
Заводской номер
14.8106390-01
Количество на модель
1
№
72
Название детали
Насос топливный
Заводской номер
66516А
Количество на модель
1
№
73
Название детали
Насос топливный
Заводской номер
181.1106.010-01
Количество на модель
1
№
73
Название детали
Насос топливный
Заводской номер
181.1106.010
Количество на модель
1
№
73
Название детали
Топливопровод
Заводской номер
14.8106390
Количество на модель
1
№
74
Название детали
Колесо зубчатое
Заводской номер
14.8106362
Количество на модель
1
№
75
Название детали
Кольцо А6 ГОСТ 13942-68
Заводской номер
14.8106365
Количество на модель
1
№
76
Название детали
Кольцо 012-015-19-2-4 ГОСТ 9833-73
Заводской номер
14.8106366
Количество на модель
1
№
77
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал с крыльчаткой в сборе | 14.8106330 | 1 | 1 | |||||
| Терморегулятор электронный | 44.3761000 | 1 | 1 | |||||
| Теплообменник в сборе | 141.8106100 | 1 | 1 | |||||
| Таймер-часы | 671.3761000 | 1 | 1 | |||||
| Раструб с завихрителем в сборе | 14.8106220 | 1 | 1 | |||||
| Подогреватель жидкостной в сборе | 141.8106000-03 | 1 | 1 | |||||
| Крышка в сборе с форсункой и насосом | 141.8106360-01 | 1 | 1 | |||||
| Корпус горелки в сборе с крыльчаткой и подшипниками | 14.8106320 | 1 | 1 | |||||
| Камера сгорания в сборе | 14.8106200 | 1 | 1 | |||||
| Жгут электропроводов в сборе | 141.8106700 | 1 | 1 | |||||
| Горелка в сборе с корпусом и топливопроводами | 141.8106300 | 1 | 1 | |||||
| 1 | Теплообменник | 14.8106130 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 14.8106104 | 1 | 1 | 2 | |||
| 3 | Штуцер | 14.8106105 | 1 | 1 | 3 | |||
| 4 | Шпилька | 14.8106120 | 1 | 1 | 4 | |||
| 5 | Шайба | 14.8106103 | 2 | 2 | 5 | |||
| 6 | Штифт | 14.8106111 | 1 | 1 | 6 | |||
| 7 | Болт | 14.8106112 | 2 | 2 | 7 | |||
| 8 | Пластина | 14.8106102 | 1 | 1 | 8 | |||
| 9 | Гайка М6 | 8Х-1533 | 2 | 2 | 9 | |||
| 10 | Раструб | 15.8106221 | 1 | 1 | 10 | |||
| 11 | Завихритель | 14.8106222 | 1 | 1 | 11 | |||
| 12 | Труба | 14.8106211 | 1 | 1 | 12 | |||
| 13 | Шуруп | 2-4х13 | 6 | 6 | 13 | |||
| 13 | Штифт | 4х12 | 6 | 6 | 13 | |||
| 14 | Датчик температуры | 141.3828000 | 1 | 1 | 14 | |||
| 15 | Термопредохранитель | 19.3722000 | 1 | 1 | 15 | |||
| 16 | Датчик температуры | 142.3828000 | 1 | 1 | 16 | |||
| 17 | Гайка | 14.8106002 | 1 | 1 | 17 | |||
| 18 | Кожух | 14.8106004 | 1 | 1 | 18 | |||
| 19 | Шплинт ОСТ 37.001.171-93 | 6,3х90 | 1 | 1 | 19 | |||
| 20 | Корпус горелки | 14.8106322 | 1 | 1 | 20 | |||
| 21 | Уплотнение горелки | 14.8106001 | 3 | 3 | 21 | |||
| 22 | Уплотнение горелки | 14.8106001-01 | 1 | 1 | 22 | |||
| 23 | Гайка самоконтрящаяся М6-6Н | 14.8106350 | 1 | 1 | 23 | |||
| 23 | Гайка самоконтрящаяся МН | 1/25742/11 | 1 | 1 | 23 | |||
| 24 | Шестерня | 14.8106323 | 1 | 1 | 24 | |||
| 25 | Шайба | 14.8106325 | 1 | 1 | 25 | |||
| 26 | Кольцо Б22 | 14.8106326 | 2 | 2 | 26 | |||
| 27 | Шайба компенсационная | 14.8106324 | 1 | 1 | 27 | |||
| 28 | Подшипник ГОСТ 520-89 | 76-618К | 2 | 2 | 28 | |||
| 29 | Втулка | 14.8106328 | 1 | 1 | 29 | |||
| 30 | Шайба | 14.8106329 | 1 | 1 | 30 | |||
| 31 | Пружина тарельчатая | 14.8106327-01 | 1 | 1 | 31 | |||
| 32 | Пружина тарельчатая | 14.8106327 | 1 | 1 | 32 | |||
| 33 | Крыльчатка | 14.8106333 | 1 | 1 | 33 | |||
| 34 | Вал | 14.8106331 | 1 | 1 | 34 | |||
| 35 | Корпус вентилятора | 14.8106304 | 1 | 1 | 35 | |||
| 36 | Шайба | 5Т | 11 | 11 | 36 | |||
| 37 | Винт М5-6gх35 ОСТ 37.001.127-81 | 4211.3708.054-01 | 4 | 4 | 37 | |||
| 38 | Муфта | 141.8106304 | 1 | 1 | 38 | |||
| 39 | Полумуфта | 141.8106301 | 2 | 2 | 39 | |||
| 40 | Пластина | 14.8106311 | 1 | 1 | 40 | |||
| 41 | Винт ОСТ 37.001.127-81 | М4-6gх14 | 2 | 2 | 41 | |||
| 42 | Шайба 4 пружинная | Х-1012-Т | 8 | 8 | 42 | |||
| 43 | Винт крепленая панели | МХ-0097 | 7 | 7 | 43 | |||
| 44 | Электродвигатель | 49.3730000 | 1 | 1 | 44 | |||
| 45 | Кожух горелки в сборе | 141.8106050 | 1 | 1 | 45 | |||
| 46 | Заслонка патрубка кожуха | 14.8106053 | 1 | 1 | 46 | |||
| 46 | Патрубок кожуха | 14.8106052 | 1 | 1 | 46 | |||
| 48 | Блок управления | 31.3761000 | 1 | 1 | 48 | |||
| 49 | Корпус высоковольтного источника напряжения | ЮЯЛК-453741.001-01 | 1 | 1 | 49 | |||
| 49 | Источник напряжения высоковольтный в сборе | 4001.3734.000 | 1 | 1 | 49 | |||
| 49 | Источник напряжения высоковольтный в сборе | 15.8106 500 | 1 | 1 | 49 | |||
| 50 | Колпачок защитный | 14.8106571 | 1 | 1 | 50 | |||
| 50 | Колпачок защитный | 14.8106572 | 1 | 1 | 50 | |||
| 50 | Провод высокого напряжения в сборе | 14.8106570 | 1 | 1 | 50 | |||
| 50 | Провод высокого напряжения с наконечником | 14.8106580 | 1 | 1 | 50 | |||
| 51 | Хомутик | 15.8106007 | 1 | 1 | 51 | |||
| 52 | Винт М4-6gх12 ОСТ 37.001.127-81 | 14.8106008 | 4 | 4 | 52 | |||
| 53 | Кольцо | 14.8106012 | 1 | 1 | 53 | |||
| 54 | Крышка корпуса горелки | 14.8106361-01 | 1 | 1 | 54 | |||
| 57 | Электромагнит | 1182.3741000-01 | 1 | 1 | 57 | |||
| 58 | Держатель форсунки | 21.1112172 | 1 | 1 | 58 | |||
| 59 | Скоба | 14.8106361 | 1 | 1 | 59 | |||
| 60 | Болт | Х-4111 | 1 | 1 | 60 | |||
| 61 | Шайба 6 | Х-1482-Т | 1 | 1 | 61 | |||
| 62 | Скоба | 14.8106363 | 1 | 1 | 62 | |||
| 63 | Электрод запальный | 37.3707000 | 2 | 2 | 63 | |||
| 64 | Кольцо | 14.8106367 | 1 | 1 | 64 | |||
| 65 | Индикатор пламени в сборе с диском | 22.3741000 | 1 | 1 | 65 | |||
| 66 | Форсунка | 212.1112.020-10 | 1 | 1 | 66 | |||
| 67 | Электронагреватель | 14.8106400-01 | 1 | 1 | 67 | |||
| 68 | Топливопровод | 14.8106380 | 1 | 1 | 68 | |||
| 69 | Винт | 144.8106361 | 2 | 2 | 69 | |||
| 70 | Штуцер | 14.8106302 | 2 | 2 | 70 | |||
| 71 | Шайба | 14.8106303 | 4 | 4 | 71 | |||
| 72 | Топливопровод | 14.8106390-01 | 1 | 1 | 72 | |||
| 73 | Насос топливный | 66516А | 1 | 1 | 73 | |||
| 73 | Насос топливный | 181.1106.010-01 | 1 | 1 | 73 | |||
| 73 | Насос топливный | 181.1106.010 | 1 | 1 | 73 | |||
| 74 | Топливопровод | 14.8106390 | 1 | 1 | 74 | |||
| 75 | Колесо зубчатое | 14.8106362 | 1 | 1 | 75 | |||
| 76 | Кольцо А6 ГОСТ 13942-68 | 14.8106365 | 1 | 1 | 76 | |||
| 77 | Кольцо 012-015-19-2-4 ГОСТ 9833-73 | 14.8106366 | 1 | 1 | 77 |
