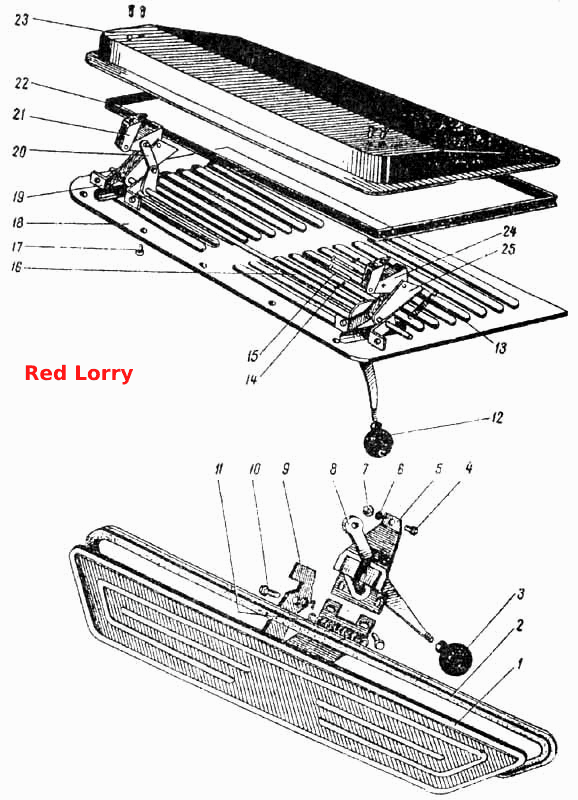

Вентиляции кузова
100%
Название детали
Шплинт 2,5х20
Заводской номер
258025-П2
Количество на модель
1
№
Название детали
Рычаг люка опорный
Заводской номер
672-8104162
Количество на модель
1
№
Название детали
Уплотнитель люка вентиляции
Заводской номер
672-8104062-А
Количество на модель
4
№
Название детали
Усилитель кронштейна
Заводской номер
672-8104198
Количество на модель
4
№
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
8
№
Название детали
Шайба 8
Заводской номер
252038-П8
Количество на модель
1
№
Название детали
Шайба диам 5
Заводской номер
252133-П2
Количество на модель
5
№
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
16
№
Название детали
Шплинт 2х12
Заводской номер
258012-П2
Количество на модель
8
№
Название детали
Шплинт 4х60
Заводской номер
258059-П8
Количество на модель
8
№
Название детали
Ручка фиксатора наклона подушки
Заводской номер
190-6205340
Количество на модель
6
№
Название детали
Головка рукоятки переключения передач в сборе
Заводской номер
110-1703088
Количество на модель
6
№
Название детали
Рамка уплотнителя с петлями люка в сборе
Заводской номер
652-8104130
Количество на модель
1
№
Название детали
Болт М6х40
Заводской номер
201428-П8
Количество на модель
16
№
Название детали
Винт кронштейна
Заводской номер
220077-П29
Количество на модель
2
№
Название детали
Гайка М5
Заводской номер
250464-П8
Количество на модель
5
№
Название детали
Гайка М6х1
Заводской номер
250508-П8
Количество на модель
16
№
Название детали
Гайка М8
Заводской номер
250510-П13
Количество на модель
4
№
Название детали
Заклепка 6х10
Заводской номер
252701-П8
Количество на модель
24
№
Название детали
Заклепка серьги рычага
Заводской номер
672-8104026
Количество на модель
8
№
Название детали
Механизм подъема люка в сборе
Заводской номер
672-8104180-А
Количество на модель
1
№
Название детали
Ось подъемных рычагов
Заводской номер
362040-П29
Количество на модель
16
№
Название детали
Палец
Заводской номер
260023-П29
Количество на модель
8
№
Название детали
Палец соединительного звена рычага включения привода стартера
Заводской номер
260031-П8
Количество на модель
1
№
Название детали
Крышка вентиляции в сборе
Заводской номер
672-8104110
Количество на модель
1
№
1
Название детали
Уплотнитель крышки люка в сборе
Заводской номер
652-8104206-А
Количество на модель
1
№
2
Название детали
Винт М5х16 крепления механизма подъема
Заводской номер
220080-П8
Количество на модель
3
№
4
Название детали
Кронштейн ручки механизма подъема люка в сборе
Заводской номер
672-8104190
Количество на модель
1
№
5
Название детали
Ручка подъема крышки в оборе
Заводской номер
672-8104182
Количество на модель
1
№
8
Название детали
Рычаг люка опорный в сборе
Заводской номер
672-8104160
Количество на модель
1
№
9
Название детали
Ось рычага
Заводской номер
652-8104166
Количество на модель
1
№
10
Название детали
Пружина люка вентиляции
Заводской номер
652-8104204
Количество на модель
2
№
11
Название детали
Пружина подъемных рычагов
Заводской номер
652-8104016
Количество на модель
8
№
13
Название детали
Шплинт разводной
Заводской номер
258037-П2
Количество на модель
8
№
14
Название детали
Ось подъемных рычагов
Заводской номер
260043-П8
Количество на модель
8
№
15
Название детали
Вал привода в сборе
Заводской номер
672-8104014
Количество на модель
4
№
16
Название детали
Винт М4х12
Заводской номер
240818-П8
Количество на модель
20
№
17
Название детали
Панель люка вентиляции облицовочная
Заводской номер
672-8104064
Количество на модель
4
№
18
Название детали
Кронштейн вата привода
Заводской номер
672-8104208
Количество на модель
16
№
19
Название детали
Серьга рычага
Заводской номер
672-8104025
Количество на модель
8
№
20
Название детали
Кронштейн подъемных рычагов верхний левый
Заводской номер
672-8104042
Количество на модель
8
№
21
Название детали
Крышка люка вентиляции в сборе
Заводской номер
672-8104038-01
Количество на модель
4
№
23
Название детали
Рычаг подъемный верхний
Заводской номер
672-8104032-10
Количество на модель
8
№
24
Название детали
Рычаг подъемный нижний
Заводской номер
672-8104220-10
Количество на модель
8
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шплинт 2,5х20 | 258025-П2 | 1 | 1 | |||||
| Рычаг люка опорный | 672-8104162 | 1 | 1 | |||||
| Уплотнитель люка вентиляции | 672-8104062-А | 4 | 4 | |||||
| Усилитель кронштейна | 672-8104198 | 4 | 4 | |||||
| Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 8 | 8 | |||||
| Шайба 8 | 252038-П8 | 1 | 1 | |||||
| Шайба диам 5 | 252133-П2 | 5 | 5 | |||||
| Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 16 | 16 | |||||
| Шплинт 2х12 | 258012-П2 | 8 | 8 | |||||
| Шплинт 4х60 | 258059-П8 | 8 | 8 | |||||
| Ручка фиксатора наклона подушки | 190-6205340 | 6 | 6 | |||||
| Головка рукоятки переключения передач в сборе | 110-1703088 | 6 | 6 | |||||
| Рамка уплотнителя с петлями люка в сборе | 652-8104130 | 1 | 1 | |||||
| Болт М6х40 | 201428-П8 | 16 | 16 | |||||
| Винт кронштейна | 220077-П29 | 2 | 2 | |||||
| Гайка М5 | 250464-П8 | 5 | 5 | |||||
| Гайка М6х1 | 250508-П8 | 16 | 16 | |||||
| Гайка М8 | 250510-П13 | 4 | 4 | |||||
| Заклепка 6х10 | 252701-П8 | 24 | 24 | |||||
| Заклепка серьги рычага | 672-8104026 | 8 | 8 | |||||
| Механизм подъема люка в сборе | 672-8104180-А | 1 | 1 | |||||
| Ось подъемных рычагов | 362040-П29 | 16 | 16 | |||||
| Палец | 260023-П29 | 8 | 8 | |||||
| Палец соединительного звена рычага включения привода стартера | 260031-П8 | 1 | 1 | |||||
| 1 | Крышка вентиляции в сборе | 672-8104110 | 1 | 1 | 1 | |||
| 2 | Уплотнитель крышки люка в сборе | 652-8104206-А | 1 | 1 | 2 | |||
| 4 | Винт М5х16 крепления механизма подъема | 220080-П8 | 3 | 3 | 4 | |||
| 5 | Кронштейн ручки механизма подъема люка в сборе | 672-8104190 | 1 | 1 | 5 | |||
| 8 | Ручка подъема крышки в оборе | 672-8104182 | 1 | 1 | 8 | |||
| 9 | Рычаг люка опорный в сборе | 672-8104160 | 1 | 1 | 9 | |||
| 10 | Ось рычага | 652-8104166 | 1 | 1 | 10 | |||
| 11 | Пружина люка вентиляции | 652-8104204 | 2 | 2 | 11 | |||
| 13 | Пружина подъемных рычагов | 652-8104016 | 8 | 8 | 13 | |||
| 14 | Шплинт разводной | 258037-П2 | 8 | 8 | 14 | |||
| 15 | Ось подъемных рычагов | 260043-П8 | 8 | 8 | 15 | |||
| 16 | Вал привода в сборе | 672-8104014 | 4 | 4 | 16 | |||
| 17 | Винт М4х12 | 240818-П8 | 20 | 20 | 17 | |||
| 18 | Панель люка вентиляции облицовочная | 672-8104064 | 4 | 4 | 18 | |||
| 19 | Кронштейн вата привода | 672-8104208 | 16 | 16 | 19 | |||
| 20 | Серьга рычага | 672-8104025 | 8 | 8 | 20 | |||
| 21 | Кронштейн подъемных рычагов верхний левый | 672-8104042 | 8 | 8 | 21 | |||
| 23 | Крышка люка вентиляции в сборе | 672-8104038-01 | 4 | 4 | 23 | |||
| 24 | Рычаг подъемный верхний | 672-8104032-10 | 8 | 8 | 24 | |||
| 25 | Рычаг подъемный нижний | 672-8104220-10 | 8 | 8 | 25 |
