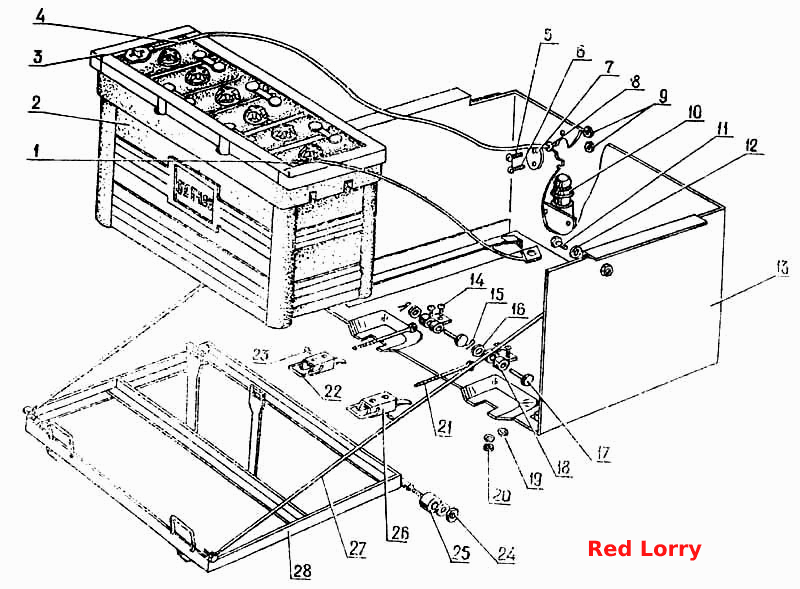

Аккумуляторная батарея и ее установка
100%
Название детали
Шплинт
Заводской номер
258053-П2
Количество на модель
2
№
Название детали
Планка
Заводской номер
672-3703045
Количество на модель
2
№
Название детали
Ролик салазок
Заводской номер
672-3703038
Количество на модель
2
№
Название детали
Прокладка
Заводской номер
672-3703078
Количество на модель
1
№
Название детали
Рамка-прижим аккумуляторной батареи в сборе
Заводской номер
672-3703050-Б
Количество на модель
1
№
Название детали
Нож выключателя аккумуляторной батареи с ручкой в сборе
Заводской номер
122-3703117
Количество на модель
1
№
Название детали
Скоба внутренняя в сборе
Заводской номер
672-3703068
Количество на модель
2
№
Название детали
Скоба наружная
Заводской номер
672-3703074
Количество на модель
2
№
Название детали
Стяжка в сборе
Заводской номер
672-3703066
Количество на модель
2
№
Название детали
Трос растяжки салазок
Заводской номер
672-3703108
Количество на модель
2
№
Название детали
Тяга прижима
Заводской номер
672-3703062-Б
Количество на модель
2
№
Название детали
Шайба 8
Заводской номер
252005-П8
Количество на модель
4
№
Название детали
Шайба 8,2
Заводской номер
293270-П29
Количество на модель
1
№
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
4
№
Название детали
Шайба 8,5
Заводской номер
252005-П2
Количество на модель
2
№
Название детали
Шайба
Заводской номер
252004-П2
Количество на модель
2
№
Название детали
Шплинт 1,5х15
Заводской номер
258012-П8
Количество на модель
2
№
Название детали
Шплинт разводной
Заводской номер
258037-П2
Количество на модель
4
№
Название детали
Петля стяжная
Заводской номер
672-3703076
Количество на модель
2
№
Название детали
Панель капота передняя в сборе
Заводской номер
672-8402040
Количество на модель
1
№
Название детали
Винт М8х22
Заводской номер
220165-П8
Количество на модель
2
№
Название детали
Винт М4х12
Заводской номер
240818-П8
Количество на модель
1
№
Название детали
Гайка М4
Заводской номер
250462-П8
Количество на модель
2
№
Название детали
Гайка М6х1
Заводской номер
250508-П8
Количество на модель
6
№
Название детали
Болт M- x
Заводской номер
201454-П8
Количество на модель
1
№
Название детали
Заглушка
Заводской номер
652Б-3703042
Количество на модель
1
№
Название детали
Контакт выключателя пружины токоприемный
Заводской номер
122-3703110
Количество на модель
1
№
Название детали
Болт ножа выключателя
Заводской номер
301089-П10
Количество на модель
1
№
Название детали
Контакт ножа выключателя пружинный
Заводской номер
122-3703111
Количество на модель
1
№
Название детали
Винт М6-6gх18 ОСТ 37.001.125-81
Заводской номер
221606-П29
Количество на модель
4
№
Название детали
Заклепка 4х26
Заводской номер
252581-П29
Количество на модель
2
№
Название детали
Кронштейн тяги прижима
Заводской номер
672-3703060
Количество на модель
2
№
Название детали
Гайка М6
Заводской номер
250508-1129
Количество на модель
4
№
Название детали
Ось ролика
Заводской номер
672-3703040-10
Количество на модель
2
№
Название детали
Палец 6х35
Заводской номер
260018-П29
Количество на модель
2
№
Название детали
ВинтМ4х12
Заводской номер
220052-П8
Количество на модель
2
№
Название детали
Провод «массы» аккумуляторной батареи в сборе
Заводской номер
672-3724106
Количество на модель
1
№
1
Название детали
Батарея аккумуляторная
Заводской номер
6СТ-105
Количество на модель
1
№
2
Название детали
Провод от аккумуляторной батареи к стартеру
Заводской номер
672-372044
Количество на модель
1
№
4
Название детали
Втулка для пучка проводов
Заводской номер
20-1101092
Количество на модель
1
№
8
Название детали
Ящик аккумуляторной батареи
Заводской номер
672-3703084
Количество на модель
1
№
13
Название детали
Растяжка салазок в сборе
Заводской номер
672-3703106
Количество на модель
2
№
27
Название детали
Салазки аккумуляторной батареи в сборе
Заводской номер
672-3703100
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шплинт | 258053-П2 | 2 | 2 | |||||
| Планка | 672-3703045 | 2 | 2 | |||||
| Ролик салазок | 672-3703038 | 2 | 2 | |||||
| Прокладка | 672-3703078 | 1 | 1 | |||||
| Рамка-прижим аккумуляторной батареи в сборе | 672-3703050-Б | 1 | 1 | |||||
| Нож выключателя аккумуляторной батареи с ручкой в сборе | 122-3703117 | 1 | 1 | |||||
| Скоба внутренняя в сборе | 672-3703068 | 2 | 2 | |||||
| Скоба наружная | 672-3703074 | 2 | 2 | |||||
| Стяжка в сборе | 672-3703066 | 2 | 2 | |||||
| Трос растяжки салазок | 672-3703108 | 2 | 2 | |||||
| Тяга прижима | 672-3703062-Б | 2 | 2 | |||||
| Шайба 8 | 252005-П8 | 4 | 4 | |||||
| Шайба 8,2 | 293270-П29 | 1 | 1 | |||||
| Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 4 | 4 | |||||
| Шайба 8,5 | 252005-П2 | 2 | 2 | |||||
| Шайба | 252004-П2 | 2 | 2 | |||||
| Шплинт 1,5х15 | 258012-П8 | 2 | 2 | |||||
| Шплинт разводной | 258037-П2 | 4 | 4 | |||||
| Петля стяжная | 672-3703076 | 2 | 2 | |||||
| Панель капота передняя в сборе | 672-8402040 | 1 | 1 | |||||
| Винт М8х22 | 220165-П8 | 2 | 2 | |||||
| Винт М4х12 | 240818-П8 | 1 | 1 | |||||
| Гайка М4 | 250462-П8 | 2 | 2 | |||||
| Гайка М6х1 | 250508-П8 | 6 | 6 | |||||
| Болт M- x | 201454-П8 | 1 | 1 | |||||
| Заглушка | 652Б-3703042 | 1 | 1 | |||||
| Контакт выключателя пружины токоприемный | 122-3703110 | 1 | 1 | |||||
| Болт ножа выключателя | 301089-П10 | 1 | 1 | |||||
| Контакт ножа выключателя пружинный | 122-3703111 | 1 | 1 | |||||
| Винт М6-6gх18 ОСТ 37.001.125-81 | 221606-П29 | 4 | 4 | |||||
| Заклепка 4х26 | 252581-П29 | 2 | 2 | |||||
| Кронштейн тяги прижима | 672-3703060 | 2 | 2 | |||||
| Гайка М6 | 250508-1129 | 4 | 4 | |||||
| Ось ролика | 672-3703040-10 | 2 | 2 | |||||
| Палец 6х35 | 260018-П29 | 2 | 2 | |||||
| ВинтМ4х12 | 220052-П8 | 2 | 2 | |||||
| 1 | Провод «массы» аккумуляторной батареи в сборе | 672-3724106 | 1 | 1 | 1 | |||
| 2 | Батарея аккумуляторная | 6СТ-105 | 1 | 1 | 2 | |||
| 4 | Провод от аккумуляторной батареи к стартеру | 672-372044 | 1 | 1 | 4 | |||
| 8 | Втулка для пучка проводов | 20-1101092 | 1 | 1 | 8 | |||
| 13 | Ящик аккумуляторной батареи | 672-3703084 | 1 | 1 | 13 | |||
| 27 | Растяжка салазок в сборе | 672-3703106 | 2 | 2 | 27 | |||
| 28 | Салазки аккумуляторной батареи в сборе | 672-3703100 | 1 | 1 | 28 |
