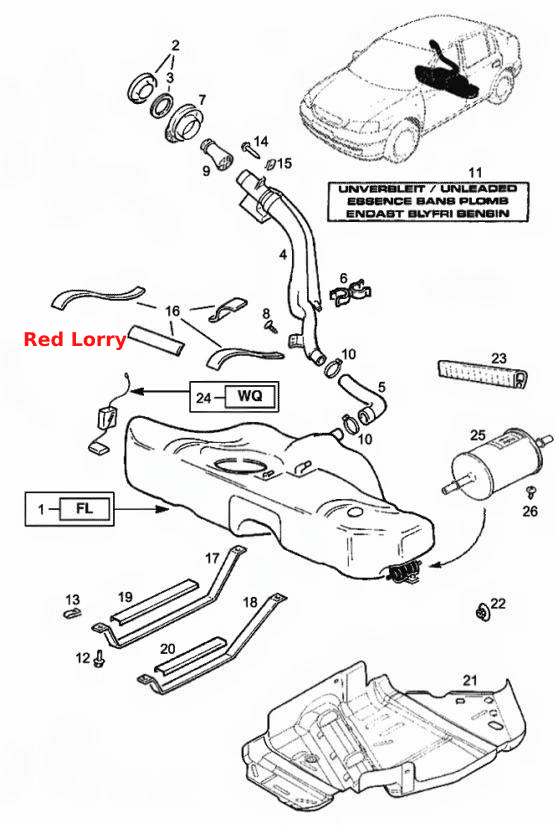

Топливный бак
100%
Название детали
Бак топливный в сборе, без топливного датчика и топливного насоса
Заводской номер
8 02 145
Количество на модель
1
№
1
Название детали
Колпачок резьбовой, труба топливоналивной горловины
Заводской номер
8 08 203
Количество на модель
1
№
2
Название детали
Прокладка крышки топливозаливной трубки
Заводской номер
8 08 475
Количество на модель
1
№
3
Название детали
Трубка топливоналивная, топливный бак
Заводской номер
58 06 005
Количество на модель
1
№
4
Название детали
Шланг коленчатый, топливозаливная трубка
Заводской номер
58 06 104
Количество на модель
1
№
5
Название детали
Зажим, соединитель, шланг к заливной топливной трубке
Заводской номер
8 06 718
Количество на модель
1
№
6
Название детали
Уплотнение, топливоналивная трубка
Заводской номер
8 06 857
Количество на модель
1
№
7
Название детали
Винт с шестигранной головкой М8
Заводской номер
8 02 965
Количество на модель
1
№
8
Название детали
Затвор предохранительный обратный, топливозаливная трубка
Заводской номер
8 02 474
Количество на модель
1
№
9
Название детали
Зажим 32-50мм, трубка наливной топливной горловины
Заводской номер
20 94 319
Количество на модель
2
№
10
Название детали
Ярлык, информация о заполнении бака, крышка топливозаливной трубки
Заводской номер
8 06 928
Количество на модель
1
№
11
Название детали
Гайка зажимная М8, топливный бак к нижней части кузова
Заводской номер
8 02 300
Количество на модель
4
№
13
Название детали
Винт с шестигранной головкой 5х16
Заводской номер
20 26 744
Количество на модель
1
№
14
Название детали
Гайка зажимная М8, топливоналивная трубка
Заводской номер
8 06 866
Количество на модель
1
№
15
Название детали
Комплект, демпферная лента, изоляция топливного бака
Заводской номер
8 02 838
Количество на модель
1
№
16
Название детали
Стяжка крепежная, крепление топливного бака, правая сторона
Заводской номер
8 12 112
Количество на модель
1
№
17
Название детали
Стяжка, крепежная, крепление топливного бака, левая сторона
Заводской номер
8 12 011
Количество на модель
1
№
18
Название детали
Накладка демпферная, стяжка топливного бака, правая сторона
Заводской номер
8 12 400
Количество на модель
1
№
19
Название детали
Накладка демпферная, стяжка топливного бака, левая сторона
Заводской номер
8 12 399
Количество на модель
1
№
20
Название детали
Пластина защитная топливного бака
Заводской номер
8 02 639
Количество на модель
1
№
21
Название детали
Гайка, листовой металл, защитная плита топливного бака
Заводской номер
8 02 968
Количество на модель
3
№
22
Название детали
Нащельник, топливный бак, черный
Заводской номер
23 36 856
Количество на модель
1
№
23
Название детали
Датчик топлива
Заводской номер
12 54 530
Количество на модель
1
№
24
Название детали
Фильтр топливный в сборе
Заводской номер
8 18 568
Количество на модель
1
№
25
Название детали
Винт, листовой металл, 4,2х19, топливный фильтр к топливному баку
Заводской номер
20 36 807
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный в сборе, без топливного датчика и топливного насоса | 8 02 145 | 1 | 1 | 1 | |||
| 2 | Колпачок резьбовой, труба топливоналивной горловины | 8 08 203 | 1 | 1 | 2 | |||
| 3 | Прокладка крышки топливозаливной трубки | 8 08 475 | 1 | 1 | 3 | |||
| 4 | Трубка топливоналивная, топливный бак | 58 06 005 | 1 | 1 | 4 | |||
| 5 | Шланг коленчатый, топливозаливная трубка | 58 06 104 | 1 | 1 | 5 | |||
| 6 | Зажим, соединитель, шланг к заливной топливной трубке | 8 06 718 | 1 | 1 | 6 | |||
| 7 | Уплотнение, топливоналивная трубка | 8 06 857 | 1 | 1 | 7 | |||
| 8 | Винт с шестигранной головкой М8 | 8 02 965 | 1 | 1 | 8 | |||
| 9 | Затвор предохранительный обратный, топливозаливная трубка | 8 02 474 | 1 | 1 | 9 | |||
| 10 | Зажим 32-50мм, трубка наливной топливной горловины | 20 94 319 | 2 | 2 | 10 | |||
| 11 | Ярлык, информация о заполнении бака, крышка топливозаливной трубки | 8 06 928 | 1 | 1 | 11 | |||
| 13 | Гайка зажимная М8, топливный бак к нижней части кузова | 8 02 300 | 4 | 4 | 13 | |||
| 14 | Винт с шестигранной головкой 5х16 | 20 26 744 | 1 | 1 | 14 | |||
| 15 | Гайка зажимная М8, топливоналивная трубка | 8 06 866 | 1 | 1 | 15 | |||
| 16 | Комплект, демпферная лента, изоляция топливного бака | 8 02 838 | 1 | 1 | 16 | |||
| 17 | Стяжка крепежная, крепление топливного бака, правая сторона | 8 12 112 | 1 | 1 | 17 | |||
| 18 | Стяжка, крепежная, крепление топливного бака, левая сторона | 8 12 011 | 1 | 1 | 18 | |||
| 19 | Накладка демпферная, стяжка топливного бака, правая сторона | 8 12 400 | 1 | 1 | 19 | |||
| 20 | Накладка демпферная, стяжка топливного бака, левая сторона | 8 12 399 | 1 | 1 | 20 | |||
| 21 | Пластина защитная топливного бака | 8 02 639 | 1 | 1 | 21 | |||
| 22 | Гайка, листовой металл, защитная плита топливного бака | 8 02 968 | 3 | 3 | 22 | |||
| 23 | Нащельник, топливный бак, черный | 23 36 856 | 1 | 1 | 23 | |||
| 24 | Датчик топлива | 12 54 530 | 1 | 1 | 24 | |||
| 25 | Фильтр топливный в сборе | 8 18 568 | 1 | 1 | 25 | |||
| 26 | Винт, листовой металл, 4,2х19, топливный фильтр к топливному баку | 20 36 807 | 1 | 1 | 26 |
