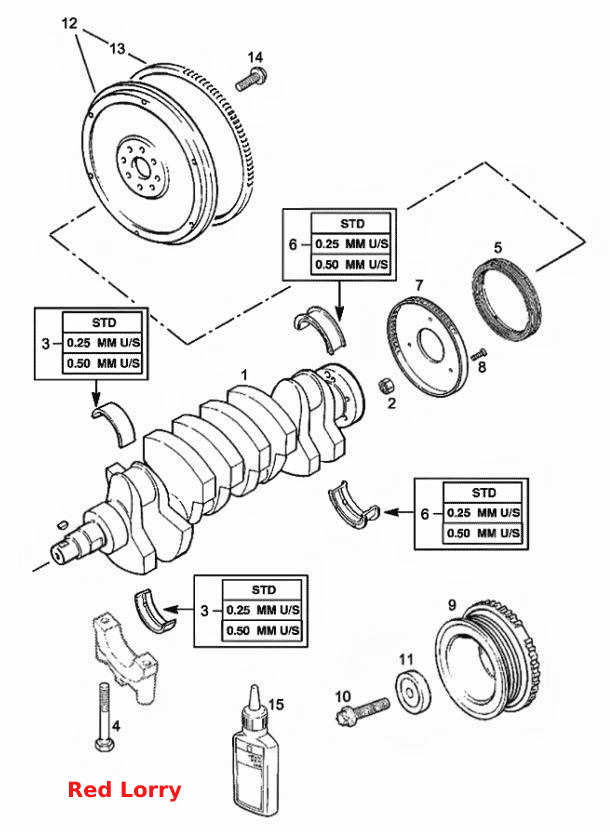

Коленчатый вал
100%
Название детали
Коленвал
Заводской номер
6 14 028
Количество на модель
1
№
1
Название детали
Втулка (используется с трансмиссией ручного управления)
Заводской номер
6 14 730
Количество на модель
1
№
2
Название детали
Подшипник, коленвал верхний и нижний, 0,25мм ниже ном. разм.
Заводской номер
6 18 770
Количество на модель
4
№
3
Название детали
Подшипник, коленвал верхний и нижний, 0,50мм ниже ном. разм.
Заводской номер
6 18 776
Количество на модель
4
№
3
Название детали
Подшипник, коленвал верхний и нижний, стд.
Заводской номер
6 18 746
Количество на модель
4
№
3
Название детали
Винт, TORX, М10х52, крышка подшипника коленвала к блоку цилиндров
Заводской номер
6 10 508
Количество на модель
10
№
4
Название детали
Винт, TORX, М10х72, крышка подшипника коленвала к блоку цилиндров
Заводской номер
6 10 482
Количество на модель
10
№
4
Название детали
Уплотнение кольцевое, задний подшипник коленвала
Заводской номер
56 14 844
Количество на модель
1
№
5
Название детали
Направляющая, подшипник коленвала, верхний и нижний, стд.
Заводской номер
6 18 745
Количество на модель
1
№
6
Название детали
Направляющая, подшипник коленвала, верхний и нижний, 0,50мм ниже ном. разм.
Заводской номер
6 18 778
Количество на модель
1
№
6
Название детали
Направляющая, подшипник коленвала верхнего и нижнего, 0,25мм ниже ном. разм.
Заводской номер
6 18 722
Количество на модель
1
№
6
Название детали
Колесо, импульсный генератор, привод зажигания
Заводской номер
6 16 868
Количество на модель
1
№
7
Название детали
Винт с потайной головкой М6х16, маховик импульсного генератора к коленвалу
Заводской номер
6 16 908
Количество на модель
3
№
8
Название детали
Шкив коленвала
Заводской номер
56 14 425
Количество на модель
1
№
9
Название детали
Винт М12х1,50х62
Заводской номер
6 14 932
Количество на модель
1
№
10
Название детали
Шайба упорная, шкив к зубчатому колесу привода коленвал
Заводской номер
56 14 660
Количество на модель
1
№
11
Название детали
Маховик в сборе
Заводской номер
6 16 169
Количество на модель
1
№
12
Название детали
Шестерня кольцевая, маховик
Заводской номер
6 16 190
Количество на модель
1
№
13
Название детали
Винт с шестигранной головкой М9х21 маховика к коленвалу
Заводской номер
6 16 270
Количество на модель
6
№
14
Название детали
Состав закрепляющий (50мл), крышка заднего приводного ремня к головке цилиндра
Заводской номер
15 10 181
Количество на модель
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коленвал | 6 14 028 | 1 | 1 | 1 | |||
| 2 | Втулка (используется с трансмиссией ручного управления) | 6 14 730 | 1 | 1 | 2 | |||
| 3 | Подшипник, коленвал верхний и нижний, 0,25мм ниже ном. разм. | 6 18 770 | 4 | 4 | 3 | |||
| 3 | Подшипник, коленвал верхний и нижний, 0,50мм ниже ном. разм. | 6 18 776 | 4 | 4 | 3 | |||
| 3 | Подшипник, коленвал верхний и нижний, стд. | 6 18 746 | 4 | 4 | 3 | |||
| 4 | Винт, TORX, М10х52, крышка подшипника коленвала к блоку цилиндров | 6 10 508 | 10 | 10 | 4 | |||
| 4 | Винт, TORX, М10х72, крышка подшипника коленвала к блоку цилиндров | 6 10 482 | 10 | 10 | 4 | |||
| 5 | Уплотнение кольцевое, задний подшипник коленвала | 56 14 844 | 1 | 1 | 5 | |||
| 6 | Направляющая, подшипник коленвала, верхний и нижний, стд. | 6 18 745 | 1 | 1 | 6 | |||
| 6 | Направляющая, подшипник коленвала, верхний и нижний, 0,50мм ниже ном. разм. | 6 18 778 | 1 | 1 | 6 | |||
| 6 | Направляющая, подшипник коленвала верхнего и нижнего, 0,25мм ниже ном. разм. | 6 18 722 | 1 | 1 | 6 | |||
| 7 | Колесо, импульсный генератор, привод зажигания | 6 16 868 | 1 | 1 | 7 | |||
| 8 | Винт с потайной головкой М6х16, маховик импульсного генератора к коленвалу | 6 16 908 | 3 | 3 | 8 | |||
| 9 | Шкив коленвала | 56 14 425 | 1 | 1 | 9 | |||
| 10 | Винт М12х1,50х62 | 6 14 932 | 1 | 1 | 10 | |||
| 11 | Шайба упорная, шкив к зубчатому колесу привода коленвал | 56 14 660 | 1 | 1 | 11 | |||
| 12 | Маховик в сборе | 6 16 169 | 1 | 1 | 12 | |||
| 13 | Шестерня кольцевая, маховик | 6 16 190 | 1 | 1 | 13 | |||
| 14 | Винт с шестигранной головкой М9х21 маховика к коленвалу | 6 16 270 | 6 | 6 | 14 | |||
| 15 | Состав закрепляющий (50мл), крышка заднего приводного ремня к головке цилиндра | 15 10 181 | 15 |
