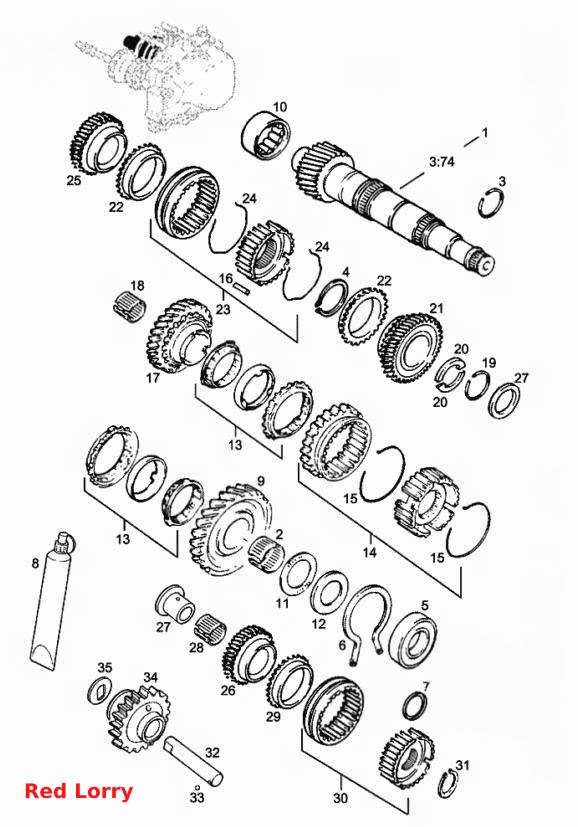

Вторичный вал коробки передач
100%
Название детали
Главный передаточный вал 19зуб., трансмиссия, (коэффициент 3,74)
Заводской номер
57 16 026
Количество на модель
1
№
1
Название детали
Подшипник игольчатый 37х41х15,5мм, главный приводной вал
Заводской номер
7 20 211
Количество на модель
4
№
2
Название детали
Кольцо упорное 34х1,75мм, главный вал
Заводской номер
57 18 701
Количество на модель
1
№
3
Название детали
Кольцо упорное 37х1,75мм, главный вал
Заводской номер
7 16 185
Количество на модель
1
№
3
Название детали
Кольцо упорное 1,82мм, главный вал, коричневый
Заводской номер
7 16 741
Количество на модель
1
№
4
Название детали
Кольцо упорное 1,89мм, главный вал, синий
Заводской номер
7 16 742
Количество на модель
1
№
4
Название детали
Подшипник 25х60х17мм, многовенцовое зубчатое колесо
Заводской номер
7 08 474
Количество на модель
1
№
5
Название детали
Кольцо упорное, подшипник к удлинителю картера
Заводской номер
7 20 122
Количество на модель
1
№
6
Название детали
Шайба упорная 41,8х37,1х2мм, главный вал
Заводской номер
7 16 100
Количество на модель
1
№
7
Название детали
Смазка консистентная (200гр.), шлицы шестерни главного привода
Заводской номер
19 48 568
Количество на модель
1
№
8
Название детали
Шестерня, первая скорость
Заводской номер
7 08 018
Количество на модель
1
№
9
Название детали
Подшипник роликовый, главный приводной вал
Заводской номер
7 08 014
Количество на модель
1
№
10
Название детали
Подшипник игольчатый 31,5х47,2х2мм, первая передача
Заводской номер
57 20 535
Количество на модель
1
№
11
Название детали
Пластина компенсации износа, первая передача
Заводской номер
7 16 102
Количество на модель
1
№
12
Название детали
Комплект, конус синхронизатора, первая и вторая передача
Заводской номер
16 07 280
Количество на модель
2
№
13
Название детали
Сцепление и ступица, в сборе, первая и вторая передача
Заводской номер
16 07 317
Количество на модель
1
№
14
Название детали
Пружина, синхронизатор
Заводской номер
7 18 951
Количество на модель
2
№
15
Название детали
Ключ, конус синхронизатора
Заводской номер
57 34 124
Количество на модель
3
№
16
Название детали
Шестерня, вторая скорость, 47зуб.
Заводской номер
57 18 050
Количество на модель
1
№
17
Название детали
Подшипник игольчатый, вторая передача
Заводской номер
57 20 536
Количество на модель
№
18
Название детали
Кольцо упорное, вторая передача
Заводской номер
7 18 747
Количество на модель
1
№
19
Название детали
Шайба упорная, вторая передача
Заводской номер
7 18 690
Количество на модель
2
№
20
Название детали
Шестерня, третья скорость, 41зуб.
Заводской номер
57 18 051
Количество на модель
1
№
21
Название детали
Конус, синхронизатор, третья и четвертая передачи
Заводской номер
57 18 858
Количество на модель
2
№
22
Название детали
Сцепление и ступица в сборе, третья и четвертая передачи
Заводской номер
16 07 287
Количество на модель
1
№
23
Название детали
Пружина, синхронизатор
Заводской номер
7 18 939
Количество на модель
1
№
24
Название детали
Шестерня, пятая скорость, 33зуб.
Заводской номер
57 18 053
Количество на модель
1
№
26
Название детали
Кольцо внутреннее, игольчатый подшипник, пятая передача
Заводской номер
7 18 755
Количество на модель
1
№
27
Название детали
Подшипник игольчатый 30х34х17, пятая передача
Заводской номер
7 18 797
Количество на модель
2
№
28
Название детали
Конус, синхронизатор, пятая передача
Заводской номер
57 18 047
Количество на модель
1
№
29
Название детали
Набор ремонтный, кольцо синхронизатора, пятая передача
Заводской номер
16 07 289
Количество на модель
1
№
30
Название детали
Кольцо стопорное 1,75мм, сцепление и ступица в сборе, пятая передача
Заводской номер
7 18 740
Количество на модель
1
№
31
Название детали
Вал, передача заднего хода
Заводской номер
7 06 026
Количество на модель
1
№
32
Название детали
Шар (d=4мм), вал задней скорости
Заводской номер
20 88 000
Количество на модель
1
№
33
Название детали
Шестерня и втулка в сборе, заднего хода
Заводской номер
7 04 002
Количество на модель
1
№
34
Название детали
Шайба упорная, передача заднего хода
Заводской номер
7 04 410
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Главный передаточный вал 19зуб., трансмиссия, (коэффициент 3,74) | 57 16 026 | 1 | 1 | 1 | |||
| 2 | Подшипник игольчатый 37х41х15,5мм, главный приводной вал | 7 20 211 | 4 | 4 | 2 | |||
| 3 | Кольцо упорное 34х1,75мм, главный вал | 57 18 701 | 1 | 1 | 3 | |||
| 3 | Кольцо упорное 37х1,75мм, главный вал | 7 16 185 | 1 | 1 | 3 | |||
| 4 | Кольцо упорное 1,82мм, главный вал, коричневый | 7 16 741 | 1 | 1 | 4 | |||
| 4 | Кольцо упорное 1,89мм, главный вал, синий | 7 16 742 | 1 | 1 | 4 | |||
| 5 | Подшипник 25х60х17мм, многовенцовое зубчатое колесо | 7 08 474 | 1 | 1 | 5 | |||
| 6 | Кольцо упорное, подшипник к удлинителю картера | 7 20 122 | 1 | 1 | 6 | |||
| 7 | Шайба упорная 41,8х37,1х2мм, главный вал | 7 16 100 | 1 | 1 | 7 | |||
| 8 | Смазка консистентная (200гр.), шлицы шестерни главного привода | 19 48 568 | 1 | 1 | 8 | |||
| 9 | Шестерня, первая скорость | 7 08 018 | 1 | 1 | 9 | |||
| 10 | Подшипник роликовый, главный приводной вал | 7 08 014 | 1 | 1 | 10 | |||
| 11 | Подшипник игольчатый 31,5х47,2х2мм, первая передача | 57 20 535 | 1 | 1 | 11 | |||
| 12 | Пластина компенсации износа, первая передача | 7 16 102 | 1 | 1 | 12 | |||
| 13 | Комплект, конус синхронизатора, первая и вторая передача | 16 07 280 | 2 | 2 | 13 | |||
| 14 | Сцепление и ступица, в сборе, первая и вторая передача | 16 07 317 | 1 | 1 | 14 | |||
| 15 | Пружина, синхронизатор | 7 18 951 | 2 | 2 | 15 | |||
| 16 | Ключ, конус синхронизатора | 57 34 124 | 3 | 3 | 16 | |||
| 17 | Шестерня, вторая скорость, 47зуб. | 57 18 050 | 1 | 1 | 17 | |||
| 18 | Подшипник игольчатый, вторая передача | 57 20 536 | 18 | |||||
| 19 | Кольцо упорное, вторая передача | 7 18 747 | 1 | 1 | 19 | |||
| 20 | Шайба упорная, вторая передача | 7 18 690 | 2 | 2 | 20 | |||
| 21 | Шестерня, третья скорость, 41зуб. | 57 18 051 | 1 | 1 | 21 | |||
| 22 | Конус, синхронизатор, третья и четвертая передачи | 57 18 858 | 2 | 2 | 22 | |||
| 23 | Сцепление и ступица в сборе, третья и четвертая передачи | 16 07 287 | 1 | 1 | 23 | |||
| 24 | Пружина, синхронизатор | 7 18 939 | 1 | 1 | 24 | |||
| 26 | Шестерня, пятая скорость, 33зуб. | 57 18 053 | 1 | 1 | 26 | |||
| 27 | Кольцо внутреннее, игольчатый подшипник, пятая передача | 7 18 755 | 1 | 1 | 27 | |||
| 28 | Подшипник игольчатый 30х34х17, пятая передача | 7 18 797 | 2 | 2 | 28 | |||
| 29 | Конус, синхронизатор, пятая передача | 57 18 047 | 1 | 1 | 29 | |||
| 30 | Набор ремонтный, кольцо синхронизатора, пятая передача | 16 07 289 | 1 | 1 | 30 | |||
| 31 | Кольцо стопорное 1,75мм, сцепление и ступица в сборе, пятая передача | 7 18 740 | 1 | 1 | 31 | |||
| 32 | Вал, передача заднего хода | 7 06 026 | 1 | 1 | 32 | |||
| 33 | Шар (d=4мм), вал задней скорости | 20 88 000 | 1 | 1 | 33 | |||
| 34 | Шестерня и втулка в сборе, заднего хода | 7 04 002 | 1 | 1 | 34 | |||
| 35 | Шайба упорная, передача заднего хода | 7 04 410 | 1 | 1 | 35 |
