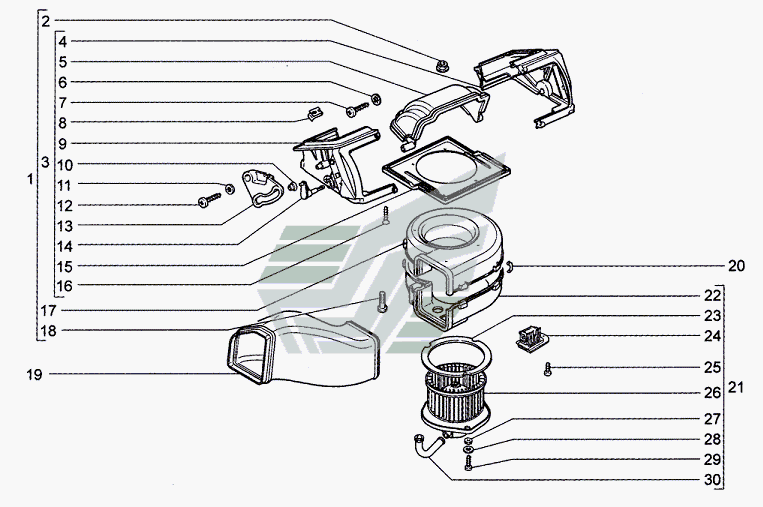

Вентилятор климатической установки
100%
Название детали
Улитка вентилятора верхняя в сборе
Заводской номер
21230-8118030-00-0
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
00001-0038318-01-0
Количество на модель
4
№
2
Название детали
Воздухозаборник
Заводской номер
21230-8119020-00-0
Количество на модель
1
№
3
Название детали
Корпус воздухозаборника правый
Заводской номер
21230-8119022-00-0
Количество на модель
1
№
4
Название детали
Заслонка рециркуляции
Заводской номер
11180-8119030-00-0
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
00001-0026052-70-0
Количество на модель
4
№
6
Название детали
Винт
Заводской номер
00001-0076702-01-0
Количество на модель
4
№
7
Название детали
Гайка пружинная
Заводской номер
21010-8109137-00-0
Количество на модель
4
№
8
Название детали
Корпус воздухозаборника левый
Заводской номер
21230-8119023-00-0
Количество на модель
1
№
9
Название детали
Втулка привода заслонки
Заводской номер
21230-8101569-00-0
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
00001-0026381-01-0
Количество на модель
1
№
11
Название детали
Винт
Заводской номер
00001-0076701-01-0
Количество на модель
1
№
12
Название детали
Рычаг заслонки воздухозаборника
Заводской номер
21230-8119044-00-0
Количество на модель
1
№
13
Название детали
Рычаг привода заслонки
Заводской номер
21230-8101392-00-0
Количество на модель
1
№
14
Название детали
Щиток воздухозаборника
Заводской номер
21230-8119042-00-0
Количество на модель
1
№
15
Название детали
Винт
Заводской номер
00001-0076797-01-0
Количество на модель
4
№
16
Название детали
Улитка вентилятора верхняя
Заводской номер
21230-8118036-00-0
Количество на модель
1
№
17
Название детали
Винт
Заводской номер
00001-0032992-01-0
Количество на модель
4
№
18
Название детали
Воздухопровод промежуточный
Заводской номер
21230-8119124-00-0
Количество на модель
1
№
19
Название детали
Улитка вентилятора нижняя в сборе
Заводской номер
21230-8118031-00-0
Количество на модель
1
№
21
Название детали
Улитка вентилятора нижняя
Заводской номер
21230-8118037-00-0
Количество на модель
1
№
22
Название детали
Уплотнитель фланца вентилятора
Заводской номер
21230-8118097-00-0
Количество на модель
1
№
23
Название детали
Резистор добавочный
Заводской номер
21230-8118022-00-0
Количество на модель
1
№
24
Название детали
Резистор добавочный
Заводской номер
21230-8118022-01-0
Количество на модель
1
№
24
Название детали
Винт
Заводской номер
00001-0076691-01-0
Количество на модель
1
№
25
Название детали
Скоба
Заводской номер
21080-8101110-00-0
Количество на модель
6
№
26
Название детали
Электровентилятор отопителя
Заводской номер
11180-8118020-00-0
Количество на модель
1
№
26
Название детали
Электровентилятор отопителя
Заводской номер
11180-8118020-01-0
Количество на модель
1
№
26
Название детали
Электровентилятор отопителя
Заводской номер
11180-8118020-02-0
Количество на модель
1
№
26
Название детали
Шайба крепления вентилятора
Заводской номер
21080-8101137-00-0
Количество на модель
3
№
27
Название детали
Шайба
Заводской номер
00001-0006153-70-0
Количество на модель
3
№
28
Название детали
Винт
Заводской номер
00001-0076692-01-0
Количество на модель
3
№
29
Название детали
Патрубок подвода воздуха
Заводской номер
21230-8118096-00-0
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Улитка вентилятора верхняя в сборе | 21230-8118030-00-0 | 1 | 1 | 1 | |||
| 2 | Гайка | 00001-0038318-01-0 | 4 | 4 | 2 | |||
| 3 | Воздухозаборник | 21230-8119020-00-0 | 1 | 1 | 3 | |||
| 4 | Корпус воздухозаборника правый | 21230-8119022-00-0 | 1 | 1 | 4 | |||
| 5 | Заслонка рециркуляции | 11180-8119030-00-0 | 1 | 1 | 5 | |||
| 6 | Шайба | 00001-0026052-70-0 | 4 | 4 | 6 | |||
| 7 | Винт | 00001-0076702-01-0 | 4 | 4 | 7 | |||
| 8 | Гайка пружинная | 21010-8109137-00-0 | 4 | 4 | 8 | |||
| 9 | Корпус воздухозаборника левый | 21230-8119023-00-0 | 1 | 1 | 9 | |||
| 10 | Втулка привода заслонки | 21230-8101569-00-0 | 1 | 1 | 10 | |||
| 11 | Шайба | 00001-0026381-01-0 | 1 | 1 | 11 | |||
| 12 | Винт | 00001-0076701-01-0 | 1 | 1 | 12 | |||
| 13 | Рычаг заслонки воздухозаборника | 21230-8119044-00-0 | 1 | 1 | 13 | |||
| 14 | Рычаг привода заслонки | 21230-8101392-00-0 | 1 | 1 | 14 | |||
| 15 | Щиток воздухозаборника | 21230-8119042-00-0 | 1 | 1 | 15 | |||
| 16 | Винт | 00001-0076797-01-0 | 4 | 4 | 16 | |||
| 17 | Улитка вентилятора верхняя | 21230-8118036-00-0 | 1 | 1 | 17 | |||
| 18 | Винт | 00001-0032992-01-0 | 4 | 4 | 18 | |||
| 19 | Воздухопровод промежуточный | 21230-8119124-00-0 | 1 | 1 | 19 | |||
| 21 | Улитка вентилятора нижняя в сборе | 21230-8118031-00-0 | 1 | 1 | 21 | |||
| 22 | Улитка вентилятора нижняя | 21230-8118037-00-0 | 1 | 1 | 22 | |||
| 23 | Уплотнитель фланца вентилятора | 21230-8118097-00-0 | 1 | 1 | 23 | |||
| 24 | Резистор добавочный | 21230-8118022-00-0 | 1 | 1 | 24 | |||
| 24 | Резистор добавочный | 21230-8118022-01-0 | 1 | 1 | 24 | |||
| 25 | Винт | 00001-0076691-01-0 | 1 | 1 | 25 | |||
| 26 | Скоба | 21080-8101110-00-0 | 6 | 6 | 26 | |||
| 26 | Электровентилятор отопителя | 11180-8118020-00-0 | 1 | 1 | 26 | |||
| 26 | Электровентилятор отопителя | 11180-8118020-01-0 | 1 | 1 | 26 | |||
| 26 | Электровентилятор отопителя | 11180-8118020-02-0 | 1 | 1 | 26 | |||
| 27 | Шайба крепления вентилятора | 21080-8101137-00-0 | 3 | 3 | 27 | |||
| 28 | Шайба | 00001-0006153-70-0 | 3 | 3 | 28 | |||
| 29 | Винт | 00001-0076692-01-0 | 3 | 3 | 29 | |||
| 30 | Патрубок подвода воздуха | 21230-8118096-00-0 | 1 | 1 | 30 |
