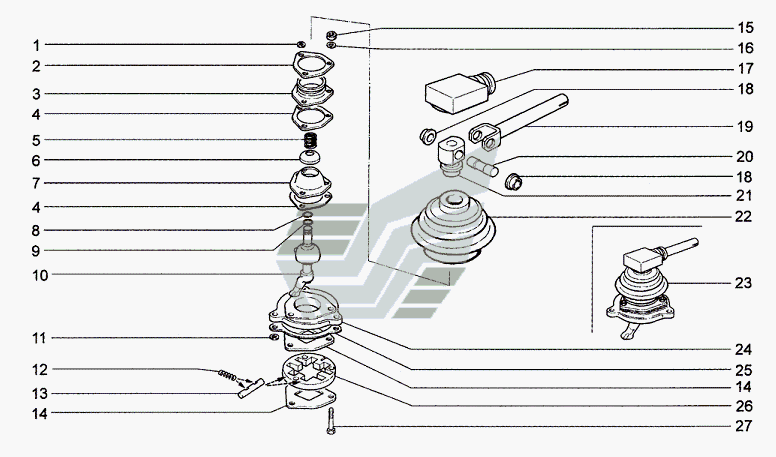

Привод механизма выбора передач
100%
Название детали
Шайба
Заводской номер
00001-0026397-01-0
Количество на модель
1
№
1
Название детали
Кольцо прижимное
Заводской номер
21230-1703386-00-0
Количество на модель
1
№
2
Название детали
Фланец крепления уплотнителя рычага
Заводской номер
21070-1703092-00-0
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
21230-1703089-01-0
Количество на модель
2
№
4
Название детали
Пружина рычага выбора передач
Заводской номер
21230-1703120-00-0
Количество на модель
1
№
5
Название детали
Шайба сферическая шаровой опоры рычага
Заводской номер
21230-1703094-00-0
Количество на модель
1
№
6
Название детали
Опора шаровая рычага выбора передач
Заводской номер
21070-1703091-00-0
Количество на модель
1
№
7
Название детали
Кольцо стопорное
Заводской номер
21230-1703198-00-0
Количество на модель
1
№
8
Название детали
Кольцо уплотнительное
Заводской номер
21230-1703210-00-0
Количество на модель
1
№
9
Название детали
Рычаг выбора передач со штифтом в сборе
Заводской номер
21230-1703057-00-0
Количество на модель
1
№
10
Название детали
Кольцо уплотнительное
Заводской номер
21070-1703210-00-0
Количество на модель
3
№
11
Название детали
Пружина направляющей планки
Заводской номер
21070-1703076-00-0
Количество на модель
4
№
12
Название детали
Планка направляющая
Заводской номер
21070-1703097-00-0
Количество на модель
2
№
13
Название детали
Шайба направляющей пластины
Заводской номер
21070-1703098-00-0
Количество на модель
2
№
14
Название детали
Гайка
Заводской номер
00001-0058962-11-0
Количество на модель
3
№
15
Название детали
Шайба
Заводской номер
00001-0005164-70-0
Количество на модель
3
№
16
Название детали
Чехол тяги передний
Заводской номер
21230-1703145-00-0
Количество на модель
1
№
17
Название детали
Втулка оси рычага переключения передач
Заводской номер
21100-1703138-00-0
Количество на модель
2
№
18
Название детали
Тяга привода управления коробкой передач
Заводской номер
21230-1703138-00-0
Количество на модель
1
№
19
Название детали
Ось шарнира тяги
Заводской номер
21230-1703178-00-0
Количество на модель
1
№
20
Название детали
Корпус шарнира тяги привода управления
Заводской номер
21230-1703162-00-0
Количество на модель
1
№
21
Название детали
Чехол корпуса переднего шарнира
Заводской номер
21230-1703225-00-0
Количество на модель
1
№
22
Название детали
Механизм выбора передач в сборе
Заводской номер
21230-1703050-00-0
Количество на модель
1
№
23
Название детали
Корпус рычага выбора передач
Заводской номер
21070-1703204-00-0
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
21230-1703240-01-0
Количество на модель
1
№
25
Название детали
Пластина направляющая рычага коробки передач
Заводской номер
21070-1703090-00-0
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
00001-0009030-21-0
Количество на модель
3
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 00001-0026397-01-0 | 1 | 1 | 1 | |||
| 2 | Кольцо прижимное | 21230-1703386-00-0 | 1 | 1 | 2 | |||
| 3 | Фланец крепления уплотнителя рычага | 21070-1703092-00-0 | 1 | 1 | 3 | |||
| 4 | Прокладка | 21230-1703089-01-0 | 2 | 2 | 4 | |||
| 5 | Пружина рычага выбора передач | 21230-1703120-00-0 | 1 | 1 | 5 | |||
| 6 | Шайба сферическая шаровой опоры рычага | 21230-1703094-00-0 | 1 | 1 | 6 | |||
| 7 | Опора шаровая рычага выбора передач | 21070-1703091-00-0 | 1 | 1 | 7 | |||
| 8 | Кольцо стопорное | 21230-1703198-00-0 | 1 | 1 | 8 | |||
| 9 | Кольцо уплотнительное | 21230-1703210-00-0 | 1 | 1 | 9 | |||
| 10 | Рычаг выбора передач со штифтом в сборе | 21230-1703057-00-0 | 1 | 1 | 10 | |||
| 11 | Кольцо уплотнительное | 21070-1703210-00-0 | 3 | 3 | 11 | |||
| 12 | Пружина направляющей планки | 21070-1703076-00-0 | 4 | 4 | 12 | |||
| 13 | Планка направляющая | 21070-1703097-00-0 | 2 | 2 | 13 | |||
| 14 | Шайба направляющей пластины | 21070-1703098-00-0 | 2 | 2 | 14 | |||
| 15 | Гайка | 00001-0058962-11-0 | 3 | 3 | 15 | |||
| 16 | Шайба | 00001-0005164-70-0 | 3 | 3 | 16 | |||
| 17 | Чехол тяги передний | 21230-1703145-00-0 | 1 | 1 | 17 | |||
| 18 | Втулка оси рычага переключения передач | 21100-1703138-00-0 | 2 | 2 | 18 | |||
| 19 | Тяга привода управления коробкой передач | 21230-1703138-00-0 | 1 | 1 | 19 | |||
| 20 | Ось шарнира тяги | 21230-1703178-00-0 | 1 | 1 | 20 | |||
| 21 | Корпус шарнира тяги привода управления | 21230-1703162-00-0 | 1 | 1 | 21 | |||
| 22 | Чехол корпуса переднего шарнира | 21230-1703225-00-0 | 1 | 1 | 22 | |||
| 23 | Механизм выбора передач в сборе | 21230-1703050-00-0 | 1 | 1 | 23 | |||
| 24 | Корпус рычага выбора передач | 21070-1703204-00-0 | 1 | 1 | 24 | |||
| 25 | Прокладка | 21230-1703240-01-0 | 1 | 1 | 25 | |||
| 26 | Пластина направляющая рычага коробки передач | 21070-1703090-00-0 | 2 | 2 | 26 | |||
| 27 | Болт | 00001-0009030-21-0 | 3 | 3 | 27 |
